Проверка правильности включения комбинированного фильтра I+ kI органа  манипуляции. При проверке измеряется ток во вторичной обмотке трансформатора 2-TL  (cм. рис. 9.1) органа манипуляции чувствительным миллиамперметром переменного тока или напряжение на выходе органа манипуляции вольтметром с малым потреблением (можно использовать вольтметр прибора ВАФ-85) при подаче на панель защиты обратного и прямого чередований фаз токов. Отношение напряжения (тока), измеренного при обратном чередовании, к напряжению (току), измеренного при прямом чередовании, должно быть примерно равно коэффициенту k комбинированного фильтра. При больших нагрузках, когда загораются стабилитроны, и при очень малых нагрузках, когда сильно проявляется нелинейность цепей со сталью, полученные при проверке значения коэффициента k различаются значительно. При проверке защиты ДФЗ-503 цепи напряжения отсоединяются от трансформаторов напряжения и закорачиваются на входе панели.

Проверка правильности включения, настройки и уставки устройства компенсации емкостных токов в органе манипуляции.  При первом включении  защиты  необходима проверка соответствия заданных уставок устройства компенсации фактическим емкостным токам линии при отключении ее с противоположного конца.

.

При таком режиме в линии со стороны, где она включена, проходит чисто емкостный ток, равный полному емкостному току линии  (при наличии на линии реакторов они должны быть  отключены только на противоположной стороне).

Для проверки компенсации емкостных токов обратной последовательности на входе панели перекрещиваются фазы тока В и С и фазы напряжения В и С. На выходе органа манипуляции подключается электронный вольтметр. При поочередной подаче на панель только тока обратной последовательности, только напряжения обратной последовательности и совместной подаче тока и напряжения измеряются напряжения на выходе органа манипуляции. При подаче только тока обратной последовательности вольтметр измеряет напряжение U, соответствующее полному емкостному току линии, при подаче только напряжения обратной последовательности - напряжение компенсации, при совместной подаче - напряжение U  с учетом компенсации. Если уставками задана компенсация половины емкостных токов, то два последних измерения должны быть примерно равны между собой, а сумма их должна быть равна первому измерению.

Для проверки компенсации емкостных токов прямой последовательности на вход панели поочередно подаются только ток прямой последовательности, только напряжение прямой последовательности и ток и напряжение вместе. Особенностью проверки являются значительно меньшие значения U и искажение результатов при имеющейся несимметрии первичных токов или напряжений.

Дополнительно проверяется правильность включения устройства компенсации емкостных токов обратной последовательности под рабочим током. Электронным вольтметром измеряется напряжение на выходе органа манипуляции также при подведении к панели только напряжения обратной последовательности (перекрещены фазы В и С), при поочередном подведении только тока одной из фаз тока в фазу А панели и при их совместном подведении к панели.

При одновременной подаче на панель напряжения обратной последовательности и тока одной из фаз напряжения U  во всех трех сочетаниях будут значительно отличаться друг от друга и будут зависеть от значения тока и угла сдвига фаз нагрузки:

U= IZ - j UуZ,

где I - составляющая тока обратной последовательности фазы А от соответствующего тока, подводимого к панели защиты; j UуZ - напряжение компенсации обратной последовательности (при перекрещенных фазах напряжения В и С); U - результирующее напряжение обратной последовательности на выходе органа манипуляции.

Если данные построения векторной диаграммы (рис. 9.8) и результаты измерений совпадают, значит, устройство компенсации емкостных токов включено правильно.

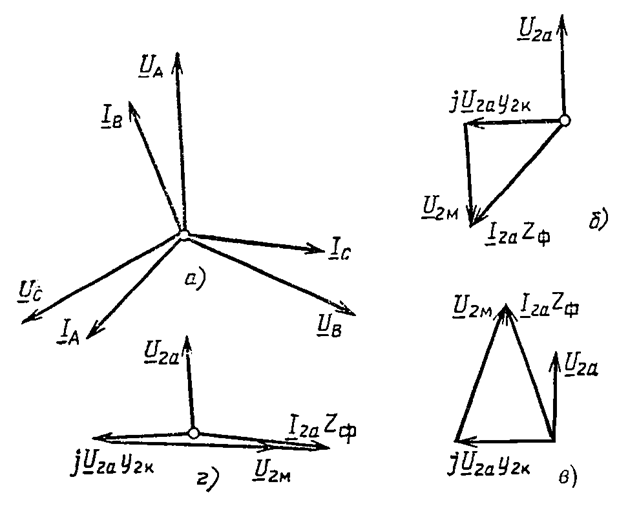

Рис. 9.8. Векторные диаграммы, поясняющие проверку правильности включения компенсирующего устройства емкостных токов обратной последовательности органа манипуляции защиты ДФЗ-503 током нагрузки линии:

а - векторная  диаграмма первичных токов и напряжений линии; б - к защите

подведен ток фазы А; в - к защите подведен  ток фазы В; г - к защите подведен

ток фазы С
