Комплексная проверка защиты

Комплексная проверка защиты является завершающей проверкой при питании защиты от постороннего источника. Комплексная проверка состоит из проверки взаимодействия реле; проверки защиты имитацией КЗ; проверки действия защиты на отключение выключателей, на световые и звуковые сигналы.

Проверка защиты имитацией КЗ производится совместно с приемопередатчиком при напряжении постоянного тока, пониженном до 0,8 UОдной лампе каждой параллельной. Проверка производится по принципиальной схеме цепей постоянного тока защит. Реле при проверке переключаются вручную. Исправность цепей накала ламп приемопередатчика проверяется при поочередном извлечении из панелей по одной лампе каждой параллельной ветви цепи накала (для УПЗ-70).

Проверка защиты имитаций КЗ производится совместно с приемопередатчиком при номинальном напряжении постоянного тока в следующем объеме:

а) проверяется согласование полярностей включения реле сопротивления, компенсирующего устройства пускового органа и устройства емкостной компенсации обратной последовательности органа управления ВЧ передатчиком (проверка производится только для защиты типа ДФЗ-503);

б) проверяется поведение выходного реле органа сравнения фаз (реле 2-КР4 защит ДФЗ-201 и ДФЗ-504, реле 2-КР4 защиты ДФЗ-503) при КЗ вне защищаемой зоны;

в) проверяется время срабатывания защиты при КЗ в защищаемой зоне.

Проверка согласования полярности производится по схеме, приведенной на рис. 9.5, при имитации КЗ на фазах АВ (рис. 9.6, а). Pеле сопротивления 1-KZ (см. рис. 9.1) переводится в режим работа органа направления мощности. При напряжении U= 100 В и токе I= 0,1Устройства компенсации0,15 А реле должно сработать. Векторная диаграмма в этом режиме приведена на рис. 9.6, б.

Должен показать примерно

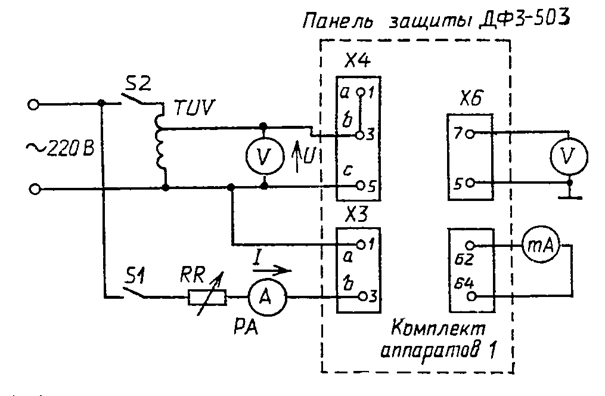

Рис. 9.5. Схема проверки согласования полярностей включения реле сопротивления, компенсирующего устройства пускового органа и устройства емкостной компенсации обратной последовательности органа управления ВЧ передатчиком защиты типа ДФЗ-503

После этого проверяется правильность включения трансформаторов компенсации пускового органа 1-ТАРеле должно сработать при I= 0,5 А и U=Переводится вIZ1КА и 1. При одновременной подаче тока и напряжения на защиту ток в реле 1-КР1 и 1-КР2 пускового органа должен быть близок к нулю. Векторные диаграммы для этого режима приведены на рис. 9.6, в. Затем проверяется правильность включения устройства компенсации емкостных токов органа манипуляции. При подаче тока I = 0,05 А (напряжение отключено) электронным вольтметром измеряется напряжение на выходе органа манипуляции. При отключенном токе включается напряжение и увеличивается до тех пор, пока электронный вольтметр, включенный на выходе органа манипуляции, не покажет значение, которое было при подаче  одного тока I = 0,05 А. При одновременной подаче  тока и напряжения (значения не меняются) электронный вольтметр на выходе органа манипуляции должен показать примерно удвоенное значение при раздельной подаче тока и напряжения. Векторные диаграммы для этого режима приведены на рис. 9.6, г.

Проверяется согласование полярностей

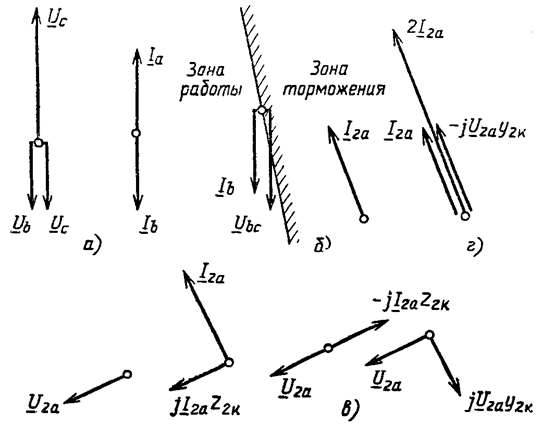

Рис. 9.6. Векторные диаграммы, поясняющие проверку согласования полярностей включения реле сопротивления, компенсирующих устройств пускового органа и устройства компенсации обратной последовательности органа управления ВЧ передатчиком защиты типа ДФЗ-503

а  - токи и напряжения, подводимые к защите при проверке; б - проверка реле

сопротивления, в - проверка компенсирующего устройства пускового органа; г -

проверка устройства компенсации емкостных токов обратной последовательности

органа  управления; U21 src= (1/3) (UОбратной последовательности органа+ aКомпенсирующего устройства пусковогоUДолжен показать+ a UПринципиальной схеме цепей); IНа  ток= (1/3) (IУстройства емкостной компенсации обратной+ aВздрагивать, чем проверяетсяIПроверки защиты имитацией КЗ+ a IДолжно соответствовать заводским)

UРежима приведены - iIПроизводится при отключенномZКЗ производится совместно= 0;   IКР2 до 120 - i UСнимается перемычка SX5 вZ5, при имитации КЗ= 2IТока и напряжения

Проверка поведения выходного реле органа сравнения фаз при КЗ вне защищаемой зоны производится при отключенном от приемопередатчика органе сравнения фаз (снимается крышка соответствующего испытательного блока). У защиты типа ДФЗ-503 дополнительно выводится из работы блокировка при неисправностях цепей напряжения (снимается перемычка SX5 в цепи обмотки реле 2-КР5, см. рис. 9.2).

При пусковых органах, реагирующих на ток обратной последовательности, имитируется однофазное КЗ на фазе В в диапазоне токов от 1,05 тока срабатывания реле 1-2КР (или реле 1-2КР защиты ДФЗ-503 при использовании токового пуска) до тока, равного 7 IУстройства пускового органа и. При подаче на защиту любого значения тока в указанном диапазоне якорь выходного реле органа сравнения фаз не должен вздрагивать, чем проверяется надежность блокировки защиты при КЗ вне  защищаемой зоны. При использовании в защите ДФЗ-503 пускового органа, реагирующего на напряжение обратной последовательности, имитируется двухфазное КЗ на фазах АВ. Напряжение на защиту по подается от 1,05 напряжения срабатывания реле 1-КР2 до 120 В; при любом значение  напряжения в указанном диапазоне якорь реле 2-КР4 органа сравнения фаз не должен вздрагивать.

Проверка времени срабатывания защиты при КЗ в защищаемой зоне производится дважды: при несимметричном КЗ и при симметричном КЗ. В первом случае имитируется однофазное КЗ на фазе В при использовании в защите пускового органа, реагирующего на  ток обратной последовательности, или двухфазное КЗ на фазах ВС при использовании в защите пускового органа, реагирующего на напряжение обратной последовательности. При обоих видах имитации подводимый ток (напряжение) устанавливается таким, чтобы ток в обмотке реле 1-2КР (1-КР2 для защиты ДФЗ-503) в 2 раза превышал ток его срабатывания (ток измеряется миллиамперметром магнитоэлектрической системы с малым потреблением). Остановка миллисекундомера осуществляется контактами выходного реле. Время срабатывания определяется как среднее из трех измерений и должно соответствовать заводским данным.

При симметричном КЗ проверяется время работы при срабатывании только токовых реле 1-1КА и 1-2КА и реле 1-KZ для защит ДФЗ-201 и ДФЗ-504, для защиты ДФЗ-503 - только реле 1-KZ.
