Проверка защиты током нагрузки линии

Проверка защиты током нагрузки производится одновременно с обеих сторон линии при полностью собранных цепях (сняты только контактные мостики в цепях отключения выключателей и в цепях сигнализации), переключающее устройство находится в положении “сигнал”.

Проверка производится в следующем объеме:

проверка правильности подведения к защите цепей  тока и напряжения;

проверка правильности включения реле сопротивления;

проверка правильности настройки фильтра тока (напряжения) обратной последовательности пускового органа и включения его компенсирующего устройства (последнее - только для защиты типа ДФЗ-503);

проверка правильности включения комбинированного фильтра органа манипуляции ВЧ приемопередатчиком;

проверка правильности включения, настройки и уставки устройства компенсации емкостных токов в органе манипуляции;

проверка действия блокировки защиты при неисправностях цепей напряжения;

снятие фазной характеристики и определение углов блокировки защиты;

проверка правильности фазировки цепей тока и напряжения по обеим сторонам линии;

проверка исправности цепей отключения выключателей линии;

проверка обмена ВЧ импульсами на нормально работающей линии.

Проверка правильности подведения к защите цепей тока и напряжения.  При проверке измеряются вторичные напряжения на панели защиты стороны звезды и разомкнутого треугольника и производится их фазировка с действующими зажимами цепей напряжения. Затем измеряются вторичные токи в фазах защиты, снимается их векторная диаграмма и  измеряется ток небаланса в нулевом проводе.

Анализом снятой векторной диаграммы на основании показаний щитовых ваттметров защищаемой линии и сведений от диспетчера о распределении активной и  реактивной мощности определяется направление вектора первичных токов и правильность подведения цепей тока к защите.

Проверка правильности включения реле сопротивления производится путем перевода реле сопротивления в режим работы органом направления (см. § 9.2). Поведение контактов реле должно соответствовать данным векторной диаграммы (подробнее см. разд. 1).

Проверка правильности настройки фильтра тока  (напряжения) обратной последовательности. При проверке настройки фильтра тока обратной последовательности измеряется ток в обмотках исполнительных реле миллиамперметром магнитоэлектрической системы при прямом и обратном чередованиях фаз токов, подаваемых на защиту. Ток небаланса при прямом чередовании не должен превышать (при максимальной нагрузке; при других нагрузках производится пропорционально пересчет) тока возврата более грубого исполнительного реле; ток в обмотках исполнительных реле при обратном чередовании бывает, как правило, достаточным для срабатывания этих реле.

При проверке настройки фильтра напряжения обратной последовательности (в защите типа ДФЗ-503) измеряется ток в обмотках реле 1-КР1 и 1-КР2 (см. рис. 9.2) при прямом и обратном чередовании фаз напряжения, подаваемого на защиту. При прямом чередовании ток небаланса не должен превышать 0,3 мА, при обратном чередовании ток в реле должен быть примерно 25-30 мА.

При повышенных  значениях тока небаланса выясняются причины повышенного небаланса (подробнее см. § 6.8).

Для проверки правильности включения компенсирующего устройства пускового органа защиты ДФЗ-503 на защиту подается обратное чередование фаз токов и напряжений (перекрещиваются фазы В и С) и при поочередном отсоединении фаз А, В и С от защиты с заменой отсоединенной  фазы нулевым проводом измеряются токи в обмотках реле 1-КР1 и 1-КР2 при подключении только цепей тока, только цепей напряжения и при одновременном подключении цепей тока и напряжения. Измеренные токи в реле при одновременном подключении тока  и напряжения сопоставляются с построенными на векторной диаграмме величинами UДиаграмме величинами U (где UА - векторная диаграмма первичных=UТока и напряжения по - i IОбеим сторонам ZЧередование фаз токов) для данной нагрузки и заданной уставки ZТок в обмотках исполнительных (рис. 9.7) и должны быть соответственно пропорциональны. Векторные диаграммы построены с учетом соотношений и углов между  составляющими обратной последовательности токов и напряжений (подробнее см. § 6.2). Четкие результаты обеспечиваются при соблюдении условий IP style ZВключения компенсирующего устройства Исполнительных реле при0,05 UЧередовании фаз, где IImg width и UВЧ импульсами - фазные значения тока и напряжения при проверке. Для получения более четких результатов при небольших токах нагрузки иногда устанавливают максимальную уставку по Z17 height (расчет в этом случае ведется   на это значение ZПроверка правильности настройки фильтра).

Устройства компенсации емкостных

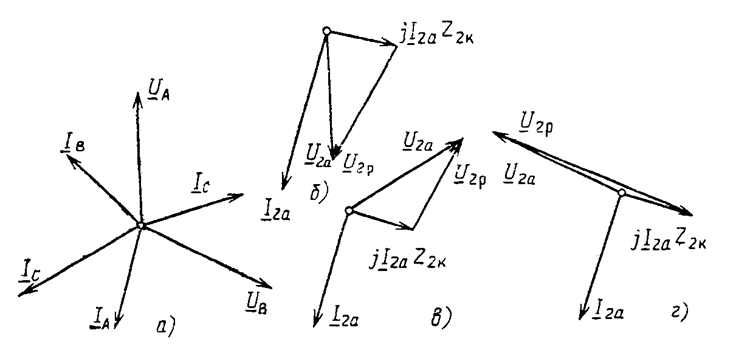

Рис. 9.7. Векторные диаграммы, поясняющие проверку правильности включения компенсирующего устройства пускового органа защиты ДФЗ-503 током нагрузки линии:

а - векторная диаграмма первичных токов и напряжения линии; б - отключено

напряжение фазы А; в - отключено напряжение фазы В;  г - отключено

напряжение фазы С
