Схемы устройств релейной защиты и автоматики на переменном оперативном токе

В качестве примера приведено несколько типовых схем устройств РЗА на переменном оперативном токе, применяемых для трансформаторных подстанций типа КТПБ 110/6 - 10 кВ и 110/35/6 - 10 кВ.

Схема организации переменного оперативного тока, цепей управления, сигнализации и телемеханики. Питание цепей осуществляется от трансформаторов собственных нужд. Шинки 1ЕС, 2ЕС, 1ЕН, 2ЕН образуются от шинок обеспеченного питания EY.N, EY.О, питающихся от стабилизатора напряжения TSV1 (рис. 13.5). Схемы выполняются с автоматическим включением резервного источника питания (контакторы KL1, KL2). Питание оперативным током от трансформаторов напряжения применяется для цепей АВР.

О, питающихся от

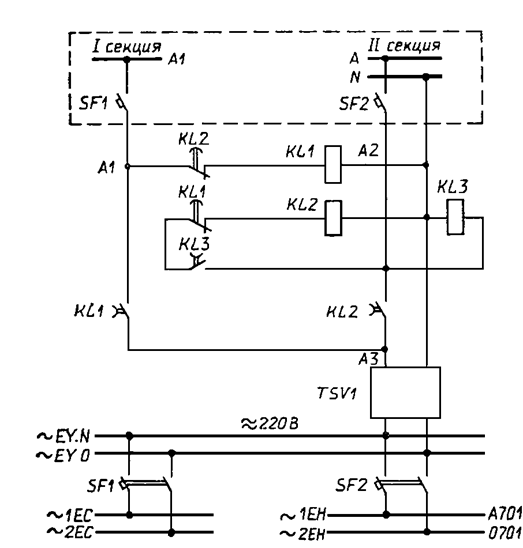

Рис. 13.5. Схема организации переменного оперативного тока

Цепи управления, сигнализации, телемеханики. На рис. 13.6 представлена схема управления выключателем. Шинки управления запитываются через автоматический выключатель SF типа АП-50/2 МТ с IБК-402 на= 3,5 IПринципиальная схема управления. Включение выключателя может осуществляться как непосредственно ключом управления, так и по цепям АПВ и телеуправления, для чего предусмотрен переключатель положения типа ПКЧЗ-12Е3035. Отключение также может осуществляться по цепям телеотключения, например при АЧР.

P style

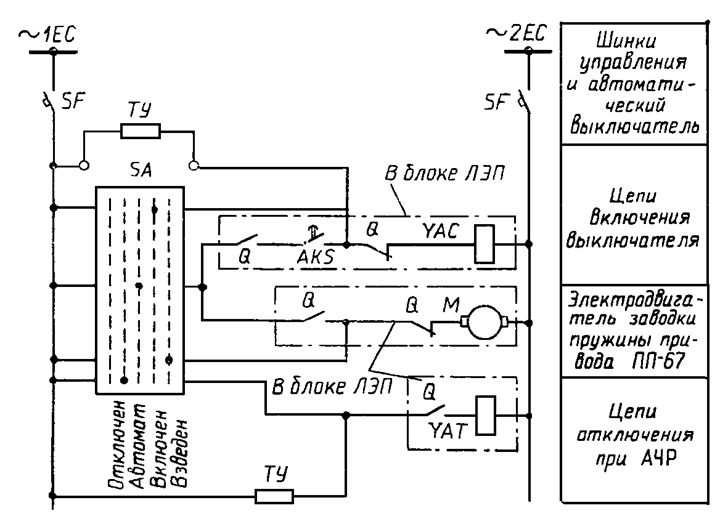

Рис. 13.6. Принципиальная схема управления выключателем

Максимальная защита. Поясняющая схема и цепи защиты даны на рис. 13.7. В схеме используются встроенные реле прямого действия РТМ1, РТМ2, промежуточные реле KL1, KL2 типа РП-341, реле  времени КТ типа РВМ-12. Защита выполнена на переменном оперативном токе с дешунтированием катушек отключения. Амперметр РА служит для измерения тока линии.

Питание цепей осуществляется от

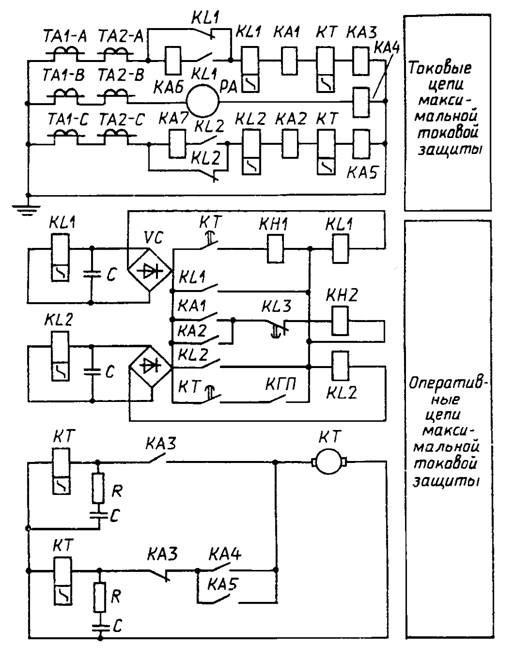

Рис. 13.7. Принципиальная схема токовых цепей и оперативных цепей максимальной токовой защиты линии 35 кВ

Защиты силового трансформатора 110/6-10 кВ. На  рис. 13.8 представлена поясняющая схема зaщиты, трансформатора, а на рис. 13.9 - токовые цепи и цепи оперативного тока  дифференциальной токовой защиты, максимальной токовой защиты, защиты от перегрузки, реле  обдува трансформатора и реле контроля тока короткозамыкателя. В схеме используются реле типа ДЗТ-11 (KAW1, KAW2), РТ 40/Р5 (KSA1), РТ 40 (KA1-KA4), реле промежуточное РП-321 (KLF1, KLF2), реле времени РВМ 12 (КТ1).

АПВ и телеуправления, для

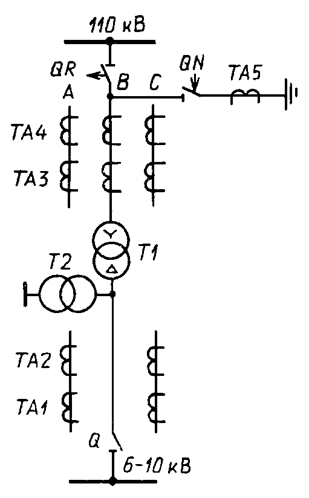

Рис. 13.8. Поясняющая схема защиты силового трансформатора 110/6 - 10 кВ

Автоматическим включением резервного

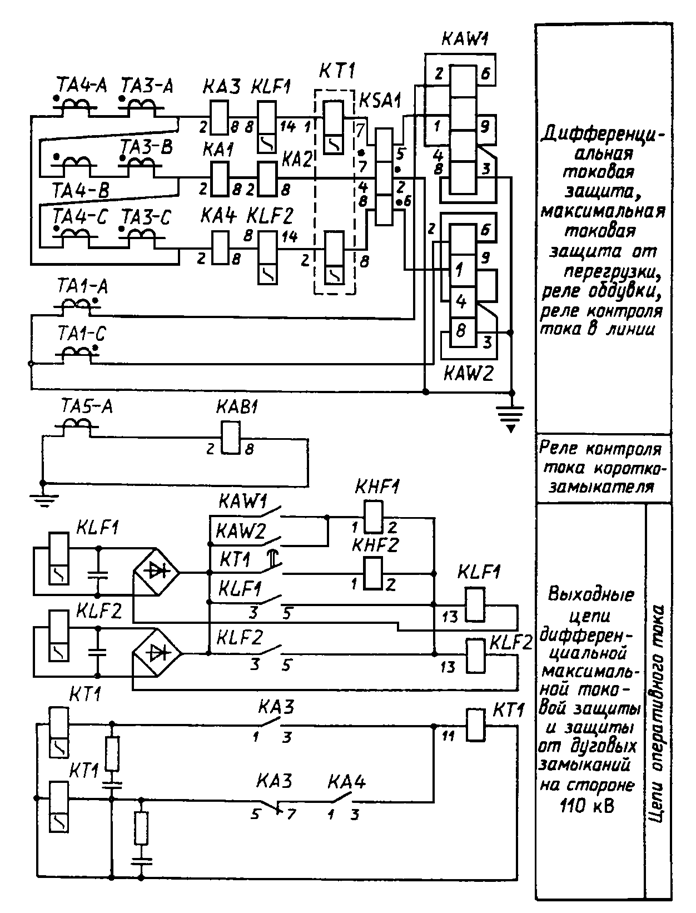

Рис. 13.9. Схема токовых цепей и цепей оперативного тока дифференциальной защиты, максимальной защиты, защиты от перегрузки силового трансформатора 110/6 - 10 кВ

На рис. 13.10 приведена схема цепей оперативного тока газовой защиты трансформатора (контакты KSG1, KSG2) и цепи отключения отделителя и включения короткозамыкателя с использованием блока питания и  заряда конденсаторов типа БПЗ-401 (UGC1) на 220 В, подключаемого к шинкам EY.N, EY.O блоков конденсаторов БК-402 на 80 мкФ и 400 В и БК-401 на 40 мкФ и 400 В.

Трансформаторных подстанций типа

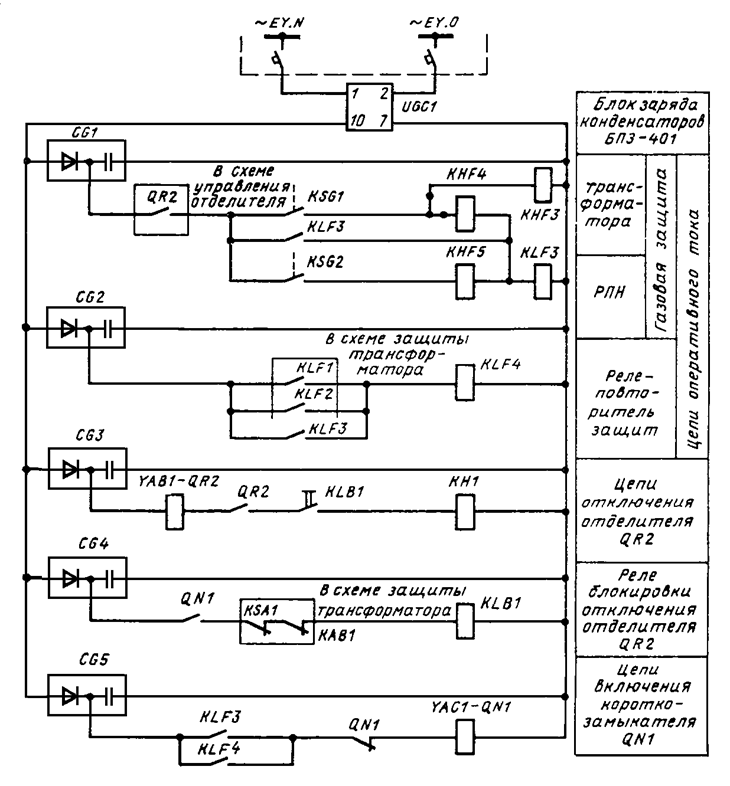

Рис. 13.10. Схема цепей оперативного тока газовой защиты силового трансформатора 110/6 - 10 кВ и цепи отключения отделителя и включения короткозамыкателя

Включение короткозамыкателя производится от действия защит (контакты KLF3, KLF4) на электромагнит включения короткозамыкателя YAC1-QN1 220 В. Отключение отделителя производится контактом реле блокировки KLB1 с контролем отсутствия тока линии (KSA1) и  тока через короткозамыкатель (КАВ1).

На схеме показаны цепи заряда и разряда блоков конденсаторов, лампы и сопротивления разряда блоков конденсаторов, применяемых в реальной схеме.

Питание газовой защиты по рассмотренной схеме допустимо только при наличии дифференциальной защиты трансформатора.
