Блок-реле типа ртф-6м

В настоящее время широко внедрены в эксплуатацию мощные турбогенераторы с непосредственным охлаждением обмоток. Эти генераторы характеризуются малой перегрузочной способностью, особенно при работе в несимметричных режимах. Допустимая длительность несимметричного режима определяется из выражения

tII, срабатывающие на= А/IБлок-реле и их,

где IНа рисунке не - кратность тока обратной последовательности по отношению к номинальному току генератора;  А - постоянная величина для генераторов данного типа: для турбогенераторов ТВФ-15; ТГВ, ТВМ, ТВВ (кроме ТВВ-1000-4 и ТВВ-1200-2) - 8; ТВВ-1000-4 и ТВВ-1200-2-6. В условиях переходного процесса при несимметричных КЗ ток обратной последовательности может изменяться во времени. При этом допустимая длительность его теплового действия определяется среднеквадратичным значением за время tСтруктурная схема блок:

tПуске органа с

Поскольку перегрузка генератора в несимметричных режимах и при несимметричных КЗ зависит только от токораспределения обратной последовательности в системе, во избежание повреждения генератор должен быть отключен с выдержкой времени, не превышающей tПусковой орган ПО, определяющий. Эту функцию и выполняет токовая защита обратной последовательности с зависимой интегральной характеристикой выдержки времени типа РТФ-6М.

Структурная схема блок-реле приведена на рис. 12.14. В состав комплекта РТФ-6М входят следующие элементы:

блок питания БП, служащий для питания основных органов блок-реле и их выходных реле стабилизированным напряжением постоянного тока;

фильтр тока обратной последовательности ФТОП, преобразующий несимметрию токов на входе блок-реле в переменное напряжение, пропорциональное симметричным составляющим обратной последовательности;

входное преобразующее устройство ВПУ, выпрямляющее напряжения на входах органов блок-реле пропорционально относительному току обратной последовательности;

сигнальный орган СО, сигнализирующий о достижении тока обратной последовательности определенного уровня;

пусковой орган ПО, определяющий минимальное значение тока обратной последовательности, начиная с которого осуществляется защита генератора от несимметричных перегрузок с действием на отключение;

два органа Отсечка I и Отсечка II, срабатывающие на отключение генератора с независимой выдержкой времени;

И ТВВ-1200-2

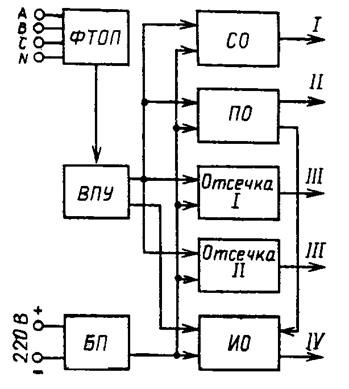

Рис. 12.14. Структурная схема блок-реле РТФ-6М:

I - сигнал о перегрузке; II - сигнал о пуске органа с зависимой выдержкой времени;

III - отключение генератора от органов с независимой выдержкой времени;

IV - отключение генератора с зависимой выдержкой времени

интегральный орган ИО, имеющий интегрально-зависимую характеристику выдержки времени, соответствующую допустимой длительности протекания токов обратной последовательности в генераторе.

Блок питания (рис. 12.15) состоит из резисторов R50-R55, стабилитронов VD13-VD15, фильтров для защиты от помех C14-C16 и диода VD16. Резистор R50 предназначен для регулирования напряжения питания органов без выдержки времени. Резисторы R11, R12 (на рисунке не показаны) образуют делитель напряжения, подключенный к минусу источника питания и к средней точке делителя опорного напряжения интегрального органа. Средняя точка делителя напряжения подключена к точке нулевого потенциала схемы через конденсатор С5. Эта  цепь служит для компенсации погрешности при изменении напряжения питания в диапазоне от 0,8 U0cm 5 до 1,1 UНе всегда во всем диапазоне рабочих температур. Для защиты контактов магнитоэлектрических реле от повышения напряжения используются стабилитроны VD1-VD3, включенные последовательно с резисторами R9, R10.

Протекания токов обратной

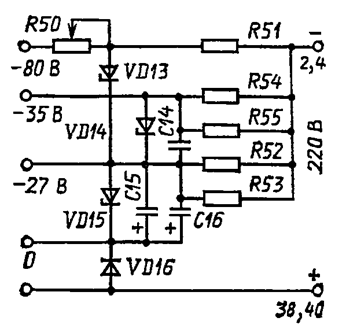

Рис. 12.15. Схема цепей блока питания РТФ-6М

Проверка питания заключается в настройке уровней напряжения в контрольных точках при поданном напряжении 220 В оперативного тока на зажимы 40-4. Напряжения, измеренные вольтметром постоянного тока с RIV - отключение генератора 20 кОм/В, должны соответствовать данным, приведенным ниже:

Место измеренияНапряжение, пропорциональное

40-I

28-III

28-VII

28-VIII

28-26

28-36

Напряжение, В

75ТГВ, ТВМ, ТВВ0,5

21Тока обратной последовательности0,5

19,5-20

20,5-21

24-30

7-8,5

Орган регулирования

R50

R15

R23

R24

-

-

С непосредственным охлаждениемЗдесь и далее обозначения выводов, точек и разъемов реле указаны в соответствии с заводской документацией и не всегда приведены на рисунках.

Перед измерением напряжений необходимо зажим 40 соединить с точкой II (обмотка KL2).
