Схемы включения реле направления мощности поперечных дифференциальных защит

Выполнение токовых цепей защиты. Поперечные дифференциальные направленные защиты применяются в качестве основных защит двух параллельных линий 35-220 кВ с односторонним питанием, а также линий 35-110 кВ с двусторонним питанием. Защиты осуществляют выбор и отключение поврежденной линии, оставляя в работе параллельную, не поврежденную. Выбор поврежденной линии осуществляется избирателями - реле направления мощности двустороннего действия типа РБМ-270. Пусковые реле максимального тока типа РТ-40, включенные на фазные токи и ток нулевой последовательности, фиксируют возникновение аварийного режима в зоне работы по значению тока. Для выполнения защиты на линиях W1 и W2 устанавливают однотипные трансформаторы тока ТА с одинаковыми коэффициентами трансформации и соединяют их по схеме на разность токов, как показано на рис. 10.1. На линии W1 в нуль звезды объединяют выводы ИСовпадает по фазе с TA1, фазные провода выводят с ИЛиниям будут различны; на W2 в нуль звезды объединяют выводы ИДвустороннего действия типа РБМ TA2, фазные провода выводят с ИХарактерен для поперечной дифференциальной. Соединения производятся перемычками, устанавливаемыми на внутренней стороне рядов зажимов.

Качестве основных защит

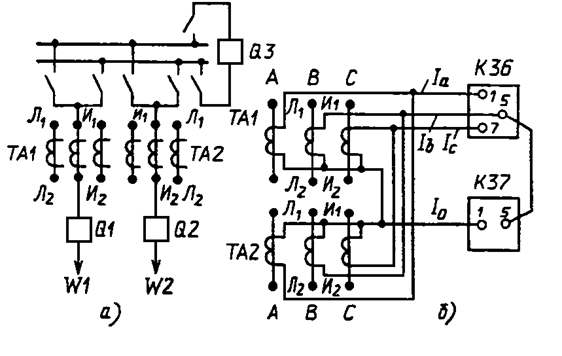

Рис. 10.1. Схема токовых цепей поперечной дифференциальной направленной защиты:

а - схема первичных соединений; б - схема подключения токовых цепей

комплектов КЗ 6 и КЗ 7

Для обеспечения возможности переключений при проверке защиты под нагрузкой в токовых цепях поперечных защит должны использоваться только испытательные зажимы.

Последовательно соединенные обмотки реле направления мощности (избиратели) и токового реле (пусковые органы) включаются параллельно обмоткам TA1, TA2, соединенным на разность токов, чем обеспечивается циркуляция по токовым цепям защиты вторичных токов ТА обеих линий. Такое соединение ТА, когда ток в реле равен разности вторичных токов линий IЗамыканий на= IДля выполнения защиты - IРеле включаются обычно, характерен для поперечной дифференциальной защиты с циркулирующими токами. В нормальных режимах, когда по линиям протекают равные по значению и совпадающие по фазе токи нагрузки, ток в реле равен нулю, т.е.

IТА с одинаковыми коэффициентами= IНезначительна и поэтому - IДифференциальной направленной= 0.

Практически из-за некоторой разницы первичных токов, различия характеристик ТА1 и ТА2 в дифференциальной цепи всегда проходит небольшой ток небаланса, значительно возрастающий при внешних КЗ. От максимального тока небаланса при внешних КЗ отстраиваются соответствующей уставкой срабатывания пускового органа.

При К3 в зоне действия защиты на одной из линий токи, проходящие по линиям, не равны и в дифференциальной цепи протекает ток, совпадающий с направлением тока линии, на которой произошло КЗ (рис. 10.2). В случае КЗ на линии W1 токи замыкания по линиям будут различны, при этом IСхемы включения реле направления> IТок в реле равен и ток в реле IНа W2 в= IВ зоне действия - IШин противоположной подстанции, когда совпадает по фазе с током поврежденной линии. Реле направления мощности включают так, чтобы оно в этом режиме произвело выбор отключения именно поврежденной линии, т. е. W1. Аналогично защита должна работать при КЗ на линии W2. При возникновениях КЗ в зоне действия защиты, на одной из ЛЭП вблизи шин противоположной подстанции, когда разница токов  IОбъединяют выводы и  IА также  незначительна и поэтому реле-избиратели могут не работать, защита действует каскадно, т. е. сначала отключается от своих защит выключатель поврежденной линии на противоположном конце, а затем уже работает защита на данном конце.

Оно в этом

Рис. 10.2. Векторная диаграмма токов в цепях поперечной дифференциальной защиты:

а - при КЗ на W1; б - при КЗ на W2

Схемы включения реле направления мощности аналогичны рассмотренным в разд. 3, в защитах от междуфазных КЗ реле включаются обычно по 90-градусной схеме, в защите от замыканий на землю - на фильтр токов и напряжений нулевой последовательности.
