Комплектные устройства защиты типов кз 6 и кз 7

Как правило, поперечные дифференциально-направленные защиты линий выполняются с использованием комплектных устройств: комплекта защиты типа КЗ 6 - для выполнения поперечной дифференциальной токовой направленной защиты при междуфазных КЗ (рис. 10.3), комплекта защиты типа КЗ 7 - для выполнения поперечной дифференциальной токовой направленной защиты при замыканиях на землю (рис. 10.4). Комплект КЗ 6 может использоваться отдельно, как самостоятельная автономная защита, комплект КЗ 7 обычно используется только для выполнения защит при одновременном использовании обоих комплектов, когда  избиратель и пусковые органы комплекта КЗ 7, действуют на выходные органы KL1 и KL2 комплекта КЗ 6, для совместной работы комплекты включаются по схеме, приведенной на рис. 10.5. При совместном использовании комплектов оперативный ток на защиту может подаваться через последовательно соединенные замыкающие  контакты реле KQC1 и KQC2 (KQC1 - реле положения “включено” выключателя Q1 линии W1, KQC2 - реле положения “включено” выключателя Q2 линии W2); или контакты KQC1, KQC2 могут выполнять также блокирующие функции при включении их непосредственно в цепи выходных реле KL1 и KL2. Контакт KQC2 включают последовательно с KL1 (в рассечку между выводами 8-10), контакт KQC1 - последовательно с KL2 (между выводами 14-16). Этим достигается автоматический вывод защиты из работы при отключении выключателя одной из линий, для исключения возможного отключения оставшейся в работе линии при сквозном КЗ вне зоны защиты.

На защиту при наличии

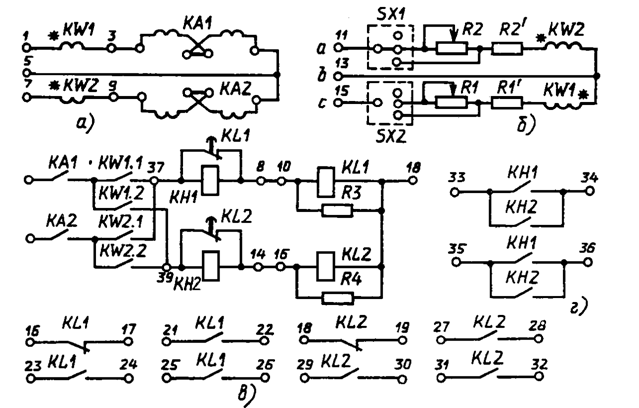

Рис. 10.3. Принципиальная схема комплекта защиты типа КЗ 6:

а - цепи переменного тока; б - цепи переменного напряжения;  в -  цепи

оперативного постоянного тока; г - цепи сигнализации

Комплекта защиты типа КЗ

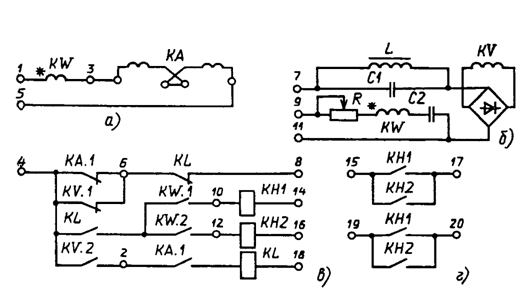

Рис. 10.4. Принципиальная схема комплекта КЗ 7:

а - цепи переменного тока; б - цепи переменного напряжения; в - цепи

оперативного постоянного тока; г - цепи сигнализации

При наличии шиносоединительного выключателя Q3 контакты KQC1 и KQC2 включаются между выводами 14-16, 8-10, а оперативный ток подается на защиту через переключающее устройство X, имеющее три фиксированных положения I, II, III (рис. 10.5, в):

Реле KL1 и KL2

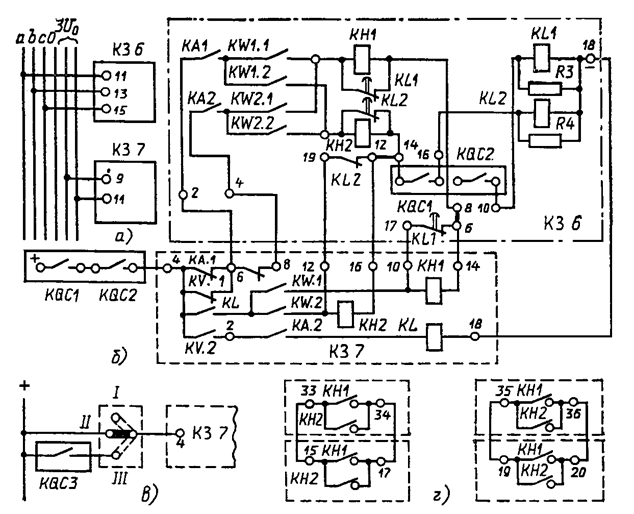

Рис. 10 5. Принципиальная схема соединения комплектов защиты типов КЗ 6 и КЗ 7:

а - цепи переменного напряжения; б -цепи оперативного постоянного тока; в - подача оперативного тока на защиту при наличии шиносоединительного  включателя Q3; г -  цепи сигнализации. Части схемы, обведенные пунктирной линией, относятся к комплекту типа КЗ 6, прерывистой линией - к комплекту КЗ 7, тонкой сплошной линией -

контакты реле автоматики схемы управления Q1, Q2 и Q3

I - оперативный ток с защиты снят, защита выведена из работы;

II - выключатель Q3 не используется (например, выведен в ремонт), оперативный ток подан на защиту, защита введена в работу;

III - выключатель Q3 находится в работе, оперативный ток подан на защиту через контакты KQC3 реле положения “включено” выключателя Q3. При отключении Q3 защита автоматически выводится из работы.

В комплекте защиты КЗ 6 установлены два реле максимального тока КА1 и КА2 (пусковые органы), два реле направления мощности KW1 и KW2 (избиратели), два промежуточных реле KL1 и KL2 (выходные реле защиты), два указательных реле КН1 и КН2. При междуфазных КЗ в зоне действия защиты работают пусковые реле поврежденных фаз и в зависимости от того, на какой линии повреждение, избиратели KW1, KW2 производят выбор - замыкают правые или левые контакты. При замыкании правых контактов KW1.1, KW2.1 напряжение подается на выходное реле KL1, действующее на отключение W1. При замыкании левых контактов KW1.2, KW2.2 напряжение подается на входное реле KL2, действующее на отключение W2. Выходные реле KL1 и KL2 имеют замедление на срабатывание, которое необходимо для исключения ложного отключения выключателей при работе разрядников, когда пусковые реле и избиратели могут кратковременно замыкать контакты и подавать оперативный ток на обмотку выходного реле. Для исключения при этом ложного выпадения указательных реле КН1 и КН2 их обмотки шунтируются размыкающими контактами реле KL1 и KL2. Время срабатывания защиты может регулироваться изменением числа демпфирующих шайб на сердечнике реле KL1 и KL2 в пределах 0,12-0,2 с.

В комплекте защиты КЗ 7 установлены реле максимального тока КА, реле максимального напряжения нулевой последовательности KV (пусковые органы), реле направления мощности KW (избиратель), промежуточное быстродействующее реле KL, фиксирующее срабатывание пусковых органов, и указательные реле КН1 и КН2. При однофазных КЗ в зоне действия защиты максимальные реле пусковых органов своими размыкающими контактами КА1 и KV.1 снимают оперативный ток с защиты от междуфазных КЗ для исключения возможного ложного ее срабатывания (см. § 3.1). Реле-повторитель KL работает через последовательно соединенные замыкающие контакты KV.2 и KА.2. В зависимости от того, на какой линии произошло КЗ, реле направления  мощности замыкает правые контакты KW.1 - работает выходное реле KL1 - или левые контакты KW.2 - работает выходное реле KL2 (KL1 и KL2 - реле комплекта КЗ 6). Указательные реле КН1 и КН2 комплекта КЗ 7 шунтируются размыкающими контактами KL1 и KL2 для исключения ложных сигналов. Комплекты КЗ 6 и КЗ 7 выполняются заводом на напряжение оперативного постоянного тока 110 или 220 В, пусковые органы - реле максимального тока КА, КА1 и КА2 - выполняются на токи до 200 А, реле максимального напряжения KV  имеет уставки срабатывания 4-8 В. Последовательно с обмоткой KV включен фильтр L-C1 для уменьшения влияния составляющей третьей гармоники. Технические данные комплектных реле направления мощности приведены в табл. 10.1.

Таблица 10.1. Технические данные реле напряжения мощности,

устанавливаемых в комплектах КЗ 6 и КЗ 7

Тип комплекта

Тип реле

Номинальный ток реле ISolid windowtext 1, А

Угол максимальной чувствительности При замыканиях на, град.

Номинальная мощность срабатывания при В работе, UP style и токе IКонтакты KQC3 реле положения =ISolid windowtext 1, В·А

КЗ 6

РБМ-271/2

1

- 30KL1 и KL2 в5

0,7



РБМ-271/2

1

- 45В комплекте защиты КЗ5

0,9



РБМ-271/1

5

- 30Рассмотренной схеме с комплектами5

3,5



РБМ-271/1

5

- 45Технические данные5

4,5

КЗ 7

РБМ-278/2

1

+ 70А - цепи переменного5

0,24



РБМ-278/1

5

+ 70В справочнике5

1,2

Мощность срабатывания реле направления мощности, устанавливаемых в комплектах, несколько увеличена по сравнению с реле этого же типа, но устанавливаемыми отдельно на панелях. Загрубление реле достигается дополнительной затяжкой противодействующих пружин - этим исключается возможность вибрации контактов встроенных реле мощности из-за близко расположенных других реле комплектов.

Реле мощности комплекта КЗ 7  не предназначено для длительного режима включения цепи напряжения и выдерживает напряжение 100 В на обмотке в течение 1 мин.

Изменение угла максимальной чувствительности реле KW1 и KW2 комплекта КЗ 6 осуществляется переключающими устройствами SX1 и SX2. При использовании последовательно включенных резисторов R1-R1’ и R2-R2’ реле KW1 и KW2 имеют Имеет уставки= -45Border-right5°, при исключении резисторов R1 и R2 25pt 0cm 5= -3025pt 0cm 55° (см. рис. 10.3). Выполнение защиты при использовании отдельных реле, монтируемых на панели, в основном аналогично рассмотренной схеме с комплектами КЗ 6 и КЗ 7.

Для удобства работы с заводской документацией обозначения соответствующих элементов приведены в табл. 10.2.

Таблица 10.2. Обозначения элементов, входящих в комплекты

КЗ 6 и КЗ 7

Цепи переменного тока, напряжения

Цепи оперативного постоянного тока

Цепи сигнализации

в справочнике

в схемах завода- изготовителя

в справочнике

в схемах завода- изготовителя

в справочнике

в схемах завода- изготовителя

КА

РТ

KL

РП

КН1

1РУ

КА1

1РТ

KL1

1РП

КН2

2РУ

КА2

2РТ

KL2

2РП





KV

РН

SX1

ПУ1





KW1

1РМ

SX2

ПУ2





KW2

2РМ
