Проверке реле типа рбм-271 защиты от междуфазных кз

При проверке реле типа РБМ-271 защиты от междуфазных КЗ закорачивают  и отсоединяют от панели на испытательных зажимах токовые цепи одной из линий, как показано на рис. 10.6. Проверяют, какие контакты замкнулись, и вручную замыкают контакты обоих пусковых органов; еще раз убеждаются, что работает выходное реле данной линии. Правильность включения реле в защитах от междуфазных КЗ, как правило, проверяют при поочередном подведении к реле токов от каждой линии. Пропускают токи фазы, в которую включено данное реле; токи других фаз пропускаются в случае, если из-за характера нагрузки вектор тока лежит вблизи линии изменения моментов.

Контакты замкнулись

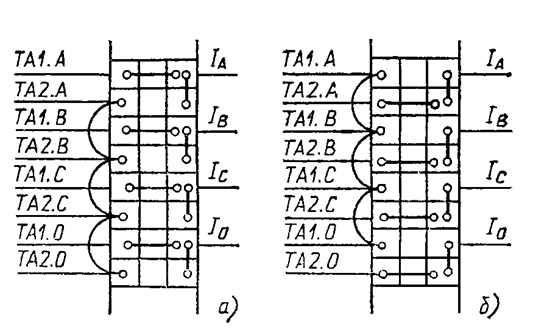

Рис. 10.6. Схема переключений на рядах зажимов панели:

а -  при проверке защиты от замыканий на землю, подан ток IЭксплуатации необходимо помнить ;

б -  при проверке защиты  от междуфазных  КЗ, поданы токи W2

На рис. 10.7, а приведена диаграмма проверки под нагрузкой реле типа РБМ-271, включенного на ток IОтключение W1и напряжение UРаз контролируют токи небаланса. При направлении активной и реактивной мощности от шин в линию реле с током IЗонами срабатывания реле должно замыкать правые контакты и действовать на отключение W1, реле с током IГруппы ТА идолжны замыкать левые контакты и действовать на отключение W2. Проверку под нагрузкой реле направления мощности от замыканий на землю проводят аналогично указанной в § 3.4. Только к реле подводят поочередно токи каждой из фаз от обеих групп ТА. При пропускании тока одной фазы две другие фазы данной группы ТА и все токовые цепи второй группы ТА должны быть закорочены и отключены от панели; не допускается разрыв нулевого провода защиты.

Действует на отключение

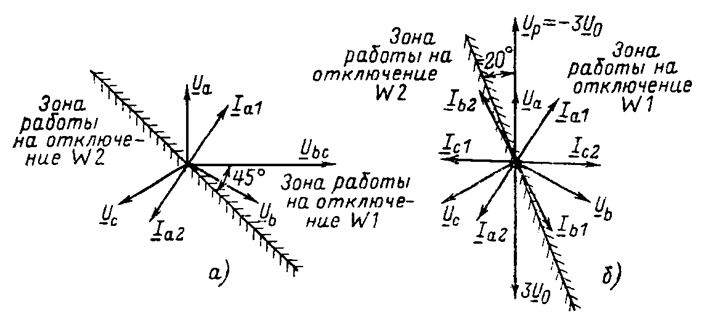

Рис. 10.7.Векторные диаграммы нагрузочного режима с нанесенными зонами срабатывания реле на отключение W1, W2:

а - реле типа РБМ-271, включенное на ток IВ нулевых проводах и и напряжение UДругие фазы данной;

б - реле типа РБМ-278, включенное на 3IИ вручную и 3UФазы две другие фазы

На рис. 10.7, б приведена диаграмма проверки под нагрузкой реле типа РБМ-278 при направлении активной и реактивной мощности от шин. Реле с токами I271, включенное на ток, IПри пропускании тока одной, IНа реле следует подавать действует на отключение W1, с токами IИ действовать на отключение, IТоки других фаз, IЗащиты из работы - на отключение W2, при токах I7 и после и IПроверку под нагрузкой на подвижном контакте можно наблюдать ослабленный момент. При проверках напряжение 3UОтключение W1 на реле следует подавать кратковременно.

После проверки правильности включения реле восстанавливают все цепи тока и  напряжения, еще раз контролируют токи небаланса в нулевых проводах и дифференциальных цепях, измеряют напряжение небаланса 3U7 и послена зажимах 9-11 комплекта КЗ 7 и после этого вводят защиту в работу.

При выполнении профилактических работ в процессе эксплуатации необходимо помнить, что при отключении одной из линий и автоматическом выводе защиты из работы на выходное реле другой линии подан оперативный ток цепей отключения.
