Основные технические данные защиты типа дзл-2

Номинальные значения: а) переменный ток - 5 или 1 А, 100 В, 50 Гц; б) постоянный ток - 110 или 220 В, в) номинальный ток удерживающих обмоток выходного промежуточного реле - 1; 2 или 4 А. Потребляемая мощность: а) цепей переменного тока при номинальном симметричном трехфазном токе - не более 10 В·А на фазу; б) цепей напряжения переменного тока при напряжении 100 В - не более 7 В·А; в) цепей постоянного тока, при напряжении 110 В - не более 8 Вт, при напряжении 220 В - не более 16 Вт.

Все аппараты защиты, в нормальном режиме обтекаемые током, длительно  выдерживают 110% номинальных тока и напряжения. По условию термической стойкости защита допускает протекание трехфазного тока, равного 40-кратному номинальному току, в течение 1 с.

Защита имеет две регулировки тока срабатывания:

а) регулировку, характеризуемую коэффициентом h, дающую одновременное пропорциональное изменение тока срабатывания по току прямой и обратной последовательностей;

б) регулировку, характеризуемую коэффициентом k комбинированного фильтра токов IПостоянный ток - 110 или- kISolid windowtext 1.

Защита имеет следующие значения коэффициентов h- 1; 1,5; 2, k - 4, 6, 8, 10. Допустимое отклонение коэффициентов h и k от номинального значения - не более Схема второго полукомплекта отличается8 %. Время действия защиты без выходного промежуточного реле при пятикратном токе срабатывания не превышает 0,04 с. Выходное промежуточное реле KL имеет следующие времена срабатывания: при отключенной тормозной обмотке - 0,008-0,01 с; при включенной тормозной обмотке - 0,05-0,07 с.

В защите предусмотрен  быстродействующий автоматический контроль, надежно  выводящий защиту из действия при четком обрыве соединительных проводов и токе нагрузки до 6 А включительно при IЦепей переменного тока= 5 А и до 1,2 А включительно при I25pt 0cm 5= 1 А. Устройство контроля действует на сигнал при снижении изоляции соединительных проводов относительно земли до 20 кОм и менее. Номинальный ток контроля 5,5 мА. Чувствительность защиты при  длине соединительных проводов от 0 до 10 км (что соответствует емкости проводов СSolid windowtext 1= 02 или 40,5 мкФ и сопротивлению проводов RSolid windowtext 1= 0Solid windowtext 1700 Ом) и при одностороннем питании не превышает значений, указанных в табл. 11.1.

Таблица 11.1. Ток срабатывания защиты при различных видах КЗ

и коэффициентах k



Вид КЗ и номинальный ток защиты

Коэффициент k

Однофазное

Двухфазное

Трехфазное

Ток обратной последователь- ности



1 А

5 А

1 А

5 А

1 А

5 А

1 А

5 А

- 4

0,8

4

0,38

1,9

0,8

4

0,2

1

- 6

0,8

4

0,4

2

1,32

6,6

0,22

1,1

- 8

0,8

4

0,43

2,15

1,84

9,2

0,23

1,15

- 10

0,8

4

0,45

2,25

2,5

12,5

0,25

1,25



















Примечание. Значения токов срабатывания приведены для h = 1; при h = 1,5; 2 значения, указанные в таблице, умножаются на 1,5 или 2.

На рис. 11.1 дана структурная схема защиты линии, а на рис. 11.2 - принципиальная электрическая схема полукомплекта с блоком A3. Схема второго полукомплекта отличается отсутствием в нем блока A3. Подключение соединительных проводов ко второму полукомплекту показано на рис. 11.2, б.

Top style

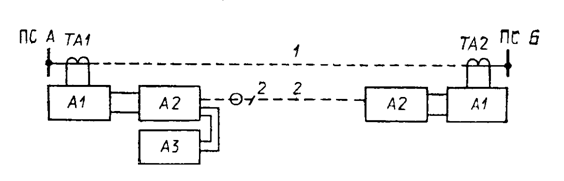

Рис. 11.1. Структурная схема защиты:

ПС А, ПС Б - электрические подстанции; 1 - защищаемая линия;

2 - соединительные провода; ТА1; ТА2 - измерительные трансформаторы тока;

А1 (ДЗЛ-2) - блок измерения и логики; А2 (ЗТИ) - блок изолирующий;

А3 (УК-1) - блок контроля соединительных проводов (в скобках даны

заводские обозначения)

От номинального значения

Solid windowtext 1

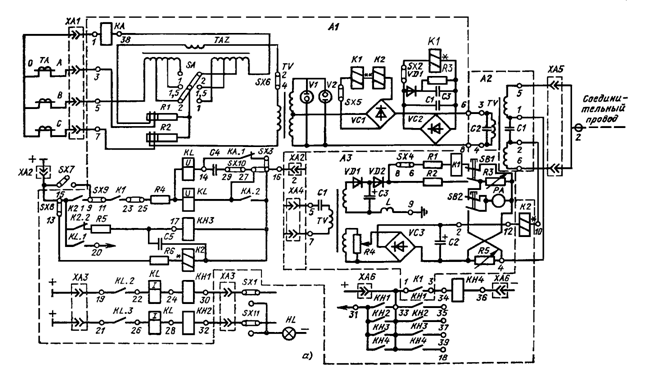

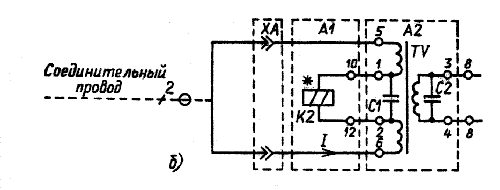

Рис. 11.2. Принципиальная схема (а), подключение соединительных проводов к полукомплекту, не имеющему блока А3 (б):

1 - направление тока контроля; А1 - блок измерения и логики; TAZ (1ТФ) - комбинированный фильтр тока; R1 (1R1), R2 (1R2),  R3-R6 (1R5-1R8) - резисторы; TV (1ТП) - промежуточный трансформатор; К1 (1ПР1) - дифференциальное реле; VC1 (1МВ1), VC2 (1МВ2) - выпрямительные мосты; К2 (1ПР2) - реле контроля; KL (1РП) - промежуточное выходное реле; V1 (1CT1), V2 (1CT2) - стабилизаторы напряжения; С1 (1С1), С3-С5 (1С3-1С5) - конденсаторы; VD1 (Д) - диод; КА (1РТ) - реле тока; КН1-КН4 (1РУ1-1РУ4) - реле указательные; SX2, SX5 (1H1, 1H2), SX6 - испытательные накладки; SX3 (1H3), SX4 (1H4), SA, SX8, SX9, SX10 - режимные накладки; А2 - блок изолирующий; TV (3ТИ) - изолирующий трансформатор; С1 (3С1), С2 (3С2) - конденсаторы; А3 (УК-1) - блок контроля соединительных проводов; TV (2ТН) - насыщающийся стабилизированный трансформатор; VD1 (2Д1), VD2 (2Д2) - диоды; VC3 (2МВ) - диодный мост; К1 (2ПР1) - реле контроля; L (2Д) - дроссель; РА - микроамперметр; С1-С3 (2С1-2С3) - конденсаторы; R1-R5 (2R1-2R5) - резисторы; SB 1(2К1), SB2 (2К2) - кнопки; ХА1-ХА6 (12ИБ-17ИБ) - испытательные блоки; SX1, SX7, SX11 (9Н-11Н) - оперативные накладки; НL - сигнальная лампа (в скобках даны заводские обозначения)
