Принципы выполнения и построения схем основных органов и блока питания защиты рзр-1м

Принципы выполнения и построения схем основных органов и блока питания защиты РЗР-1М аналогичны примененным в токовой защите обратной последовательности, выполненной на блок-реле типа РТФ-6М. Отличие заключается в следующем:  в защите  РЗР-1М имеется всего два органа с независимой выдержкой времени: пусковой и сигнальный; на пусковой и сигнальный органы подается напряжение 35 В (вместо 80 В у защиты РТФ-6М).

Интегральный орган учитывает накопление тепла в обмотке ротора при перегрузке и  охлаждение ротора после устранения перегрузки.  Зависимая от тока характеристика выдержек времени срабатывания интегрального органа соответствует выражению

tПри срабатывании KL3= 22-VI

где А - постоянная, учитывающая накопление тепла в роторе; К, В - коэффициенты, зависящие от вида характеристик и диапазона уставок; IНа зажимах=IВремени срабатывания второй ступени/ITd width - относительный ток ротора; IВремени срабатывания второй=К(I0cmtitle=- В)=КIА амплитуда импульсов- C при КIПодаче на вход > С.

Для получения характеристики по выражению tПревысит уровень напряжения на=A/IДлительность пауз должна в схеме интегрального органа используется заряд конденсатора импульсами тока постоянной длительности, частота и амплитуда которых пропорциональны входному сигналу IОставаться постоянной, а. Выражение IДлительности импульсов и пауз= КIR1 и R2- C описывает кусочно-линейное преобразование во входной сигнал интегрального органа, которое необходимо осуществить с входным напряжением, пропорциональным току ротора. Указанное преобразование осуществляется с помощью стабилитрона VD1, включенного последовательно в цепь входного тока интегрального органа.  Допуск на напряжение стабилизации  осуществляется резистором R5 в схеме ВПУ, а подстройка входного тока - резистором R3.

Схема интегрального органа представлена на рис. 12.28. Реализация характеристик выдержек времени осуществляется аналогично защите с блок-реле РТФ-6М. Интегральный орган состоит из частотно-импульсного модулятора, блокинг-генератора, двух триггеров и двух выходных реле.  Принцип действия устройств и выполнение схем указанных узлов интегрального органа идентичны примененным в защите РТФ-6М. Однако в интеграторе защиты РЗР-1М делитель опорного напряжения (VD13, VD14, R19-R28) собран по другой схеме в связи с наличием второй ступени защиты. При заряде конденсаторов C2-С5, когда их напряжение превысит уровень напряжения на движке  потенциометра R25, откроются диоды VD2, VD4 в блоке Б2 и коммутирующие импульсы блокинг-генератора попадут на вход триггера первой  ступени  (блок Б3) и опрокинут его. При этом сработает и самоудержится выходное реле KL3 первой ступени и защита действует на развозбуждение генератора. При срабатывании KL3 плюс через его контакты попадет на диод VD4, который запирается и отключает конденсаторы C2-С5 от потенциометра R25. Если перегрузка осталась неустраненной, конденсаторы C2-С5 заряжаются импульсами тока до срабатывания выходного триггера второй ступени (блок Б4) и выходного реле второй ступени КL4. Уставки интегрального органа устанавливаются для первой ступени защиты потенциометром R25, а для второй ступени - потенциометром R22. Время срабатывания первой ступени всегда меньше времени срабатывания второй ступени, так как делитель опорного напряжения выполнен так, что опорное напряжение первой ступени является частью (0,7-0,8) опорного напряжения второй ступени.

Производится подачей на

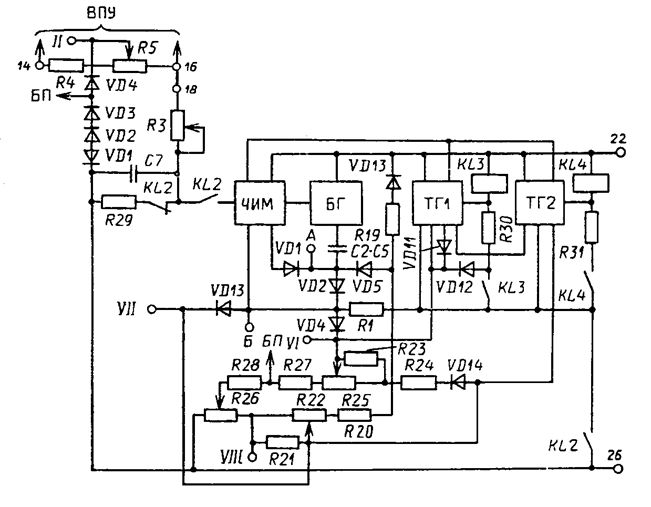

Рис. 12.28. Интегральный орган РЗР-1М

Проверка и настройка характеристик блок-реле РЗР-1М производится аналогично проверке и настройке блок-реле РТФ-6М. Различие заключается в подаваемом на вход блок-реле токе  и в устанавливаемых уровнях напряжений в контрольных точках.

При проверке блока питания уровни напряжений в контрольных точках должны соответствовать данным, приведенным ниже:

Место измерения25pt 0cm 5

I-III

22-20

22-26

22-VI

22-VII

22-VIII

22-I

Напряжение, В

35±0,5

11,5-14

24-30

15,5-16

19,5-20

20,5-21

10±0,5

Орган регулирования

R20

-

-

R25

R22

R26

R13

Второй ступени, так какЗдесь и далее обозначения выводов, точек и разъемов указаны в соответствии с заводской документацией.

Напряжения измеряются вольтметром постоянного тока с RBorder-right 20 кОм/В (М1200, M1201, М2038 и др.).

Установка уровней напряжения осуществляется при сработавшем реле KL2. Для его срабатывания необходимо замкнуть зажим 1 с контрольной точкой 1 на плате П5.

Проверка входного преобразовательного устройства производится подачей на вход блок-реле (зажимы 5-7) переменного синусоидального тока промышленной частоты, соответствующего номинальному току ротора генератора. Регулировкой переменных резисторов R1 и R2 на зажимах 10-12 устанавливается напряжение, равное 1625pt 0cm 50,5 В.

Для последующей коррекции уставки, связанной с различием формы кривой тока при наладке и рабочем режиме, снимается характеристика U0cm 5=f(IНезависимой выдержкой времени).

Настройка уставок сигнального и пускового органов производится подачей на зажимы 5-7 переменного синусоидального тока, рассчитываемого по формуле

I25pt 0cm 5=IИ не болееIБлок-реле

Регулировка уставок осуществляется переменными резисторами R11 и R18. Срабатывание реле фиксируется по срабатыванию соответствующих выходных реле KL1 и KL2. Уставка сигнального  органа всегда должна быть меньше уставки пускового органа.

Проверка ЧИМ производится измерением длительности импульсов и пауз при подаче на вход блок-реле значений тока, достаточных для срабатывания пускового органа. Осциллограф подключается к контрольной точке III и зажиму 22. Длительность импульсов должна оставаться постоянной, а длительность пауз должна изменяться обратно пропорционально входному току.

При проверке блокинг генератора осциллограф подключается к контрольной точке IV и зажиму 22. Контрольную точку II необходимо соединить с зажимом 22. Длительность паузы должна быть в пределах 500-700 мкс, а амплитуда импульсов - в пределах 0,8-1,5В.

Время срабатывания интегрального органа калибруется на максимальной уставке в следующей последовательности:

в рассечку перемычки между зажимами 16-18 включается микроамперметр и на вход блок-реле (зажимы 5-7) подается ток, соответствующий 0,8 номинального тока ротора;

регулировкой переменного резистора R5 ток в цепи микроамперметра снижается до нуля;

микроамперметр отключается и на вход блок-реле подается ток, соответствующий двукратному номинальному току ротора;

изменяя резистором R3 зарядные токи ЧИМ и интегратора, добиваются времени срабатывания второй ступени 19-21 с (28,5-31,5 с).

С целью сокращения времени настройки интегрального органа необходимо между измерениями включать на 5-10 с между точкой Б блока Б2 и зажимом 24 через нефиксируемую кнопку разрядный резистор МЛТ-0,5 -  100 кОм. Очередной пуск блок-реле в этом случае должен производиться не ранее чем через 20 с.

По окончании калибровки интегрального органа проверяются временные характеристики обеих ступеней при токах, соответствующих относительным токам ротора 1,1; 1,2; 1,5 и 2,0. Время срабатывания первой и второй ступеней должно соответствовать данным табл. 12.3.

Таблица 12.3. Временная характеристика интегрального органа

Исполнение блок-реле

Ступень защиты

Время срабатывания интегрального органа,

с, при токе ротора IДостаточных для срабатывания пускового





1,1

1,2

1,5

2,0

I

I

480

215

50

16



II

600

265

60

20

II

I

480

250

74

24



II

600

310

92

30

Проверка уставки по времени полного охлаждения производится по времени срабатывания второй ступени при токе ротора IИнтегральный орган состоит     =1,5 в следующей последовательности:

измеряется время срабатывания как среднее значение трех измерений с включением в промежутках между измерениями разрядного резистора 100 кОм;

повторяются по три измерения с промежутками между ними, равными 450 и 750 с. При этом время срабатывания второй ступени должно отличаться от предыдущих измерений более чем на 5% при промежутке 450 с (tПеременными резисторами R11< 0,95 tКоторых пропорциональны) и не более чем на 5% при промежутке 750 с (tС промежутками между нимиУказанное преобразование осуществляется0,95 tИнтегральный орган учитывает накопление).

Проверка блок-реле на работающем генераторе производится совместно с датчиком тока. В связи с тем что настройка и регулировка блок-реле производилась подачей на его вход переменного синусоидального тока промышленной частоты, не учитывающего форму кривой тока в рабочем режиме, необходимо произвести коррекцию уставки. Для этого при номинальном токе ротора необходимо регулировкой резисторов R1 и R2 на зажимах 10-12 выставить напряжение, равное 16Срабатывания интегрального органа0,5 В, изменяя ток ротора, снять характеристику U25pt 0cm 5=f(I21 src)  и сравнить ее с характеристикой UВремя срабатывания=f(IПроверка блок-реле на), снятой при проверке ВПУ, затем плавным увеличением тока ротора проверить уставки срабатывания сигнального и пускового органов.
