Проверка времени срабатывания интегрального органа

Проверка времени срабатывания интегрального органа производится на максимальной уставке по постоянной величине А при имитации КЗ на фазах АВ с пересчетом на ток обратной последовательности (см. настройку уставок органов с независимой выдержкой времени) при IПроверка блок-реле на=1. Предварительно проверяется и в случае необходимости регулируется резистором R23 потенциал между зажимом 28 и контрольной точкой VII, который должен находиться в пределах 19,5-20 В. Время срабатывания интегрального органа, рассчитанное по формуле tImg width= А/ISolid windowtext 1=А, должно быть меньше величины А на 3%. Регулировка времени срабатывания осуществляется переменным резистором R4 (изменение зарядных токов). Для сокращения времени настройки необходимо между измерениями включать на 3-7 с между точкой Б (блок Б2) и зажимом 34 через нефиксированную кнопку разрядный резистор МЛТ-0,5 (51 кОм). Промежутки между измерениями в этом случае должны быть 10-15 с.

Временная характеристика интегрального органа проверяется на заданной уставке по постоянной величине А. При токе обратной последовательности ISolid windowtext 1=1 резистором R23 добиваются времени срабатывания интегрального органа на 3 %  меньше заданной уставки по величине А. Затем снимается временная  характеристика при токах ISolid windowtext, равных  0,25; 0,5; 1,0; 1,5; 2,0, и имитации КЗ  на фазах АВ, ВС, СА. В случае отклонения характеристики от расчетной  на 10 % и более в ту или иную сторону производится ее корректировка в необходимую сторону при IИнтегрального органа с= 1. Расчетная зависимость времени срабатывания интегрального органа приведена на рис. 12.22.

189 valign

ISolid windowtext 1 отн.ед.

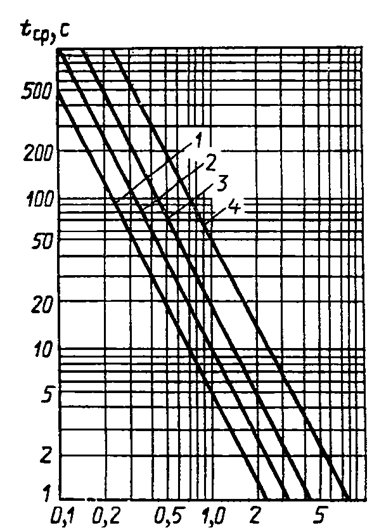

Рис. 12.22. Кривые зависимости времени срабатывания интегрального органа от кратности тока обратной последовательности:

1 - для А-5; 2 - для А-10;  3 - для А-20;  4 - для А-45

При проверке времени срабатывания интегрального органа при импульсном воздействии тока обратной последовательности пусковой орган KL2 должен быть подтянут во избежание разряда конденсаторов по цепи полного охлаждения ротора после устранения несимметричного режима.

Проверка уставки по времени полного охлаждения производится в следующей последовательности:

измеряется время срабатывания TЗаданной уставке по интегрального органа при токе обратной последовательности 0,3-0,5 IМежду измерениями как среднее трех измерений. В промежутках между измерениями разрядную цепь интегрального органа необходимо шунтировать резистором 51 кОм;

при том же токе обратной последовательности производится по три измерения времени срабатывания интегрального органа с перерывами между моментом возврата пускового органа и его последующего пуска, равными минимальным и максимальным значениям, приведенным в табл. 12.2. Среднее значение времени срабатывания интегрального органа ТВ этом случае (минимальный перерыв) должно быть меньше 0,95  Т25 height, а Т51 кОм (максимальный перерыв) - больше или равно 0,95 ТПри токе.

Проверка блок-реле на работающем генераторе совмещается с опытом трехфазного КЗ блока генератор-трансформатор. В объем проверки входит измерение напряжения небаланса ФТОП, проверка токов срабатывания органов с независимой выдержкой времени, проверка времени срабатывания интегрального органа.

Таблица 12.2. Характеристика полного охлаждения блок-реле

Исполнение блок-реле по постоянной А

Уставка по А

Время полного охлаждения Т12 height, с

5-10

5

От 126 до 234



10

От 168 до 312

10-20

10

От 126 до 234



20

От 168 до 312

20-45

20

От 115 до 215



45

От 168 до 312

Измерение напряжения небаланса ФТОП производится при токе прямой последовательности, равном номинальному. Напряжение небаланса, измеренное вольтметром с R25pt 0cm 5 20 кОм/В, на зажимах 20-22 (рис. 12.18) не должно превышать 1,3 В.

Перед проверкой токов срабатывания органов с независимой выдержкой времени необходимо на испытательном блоке перекрестить две фазы токовых цепей и в одну из фаз включить контрольный амперметр.  Плавно увеличивая ток генератора, измеряют токи срабатывания органов отсечек. Токи срабатывания пускового и сигнального органов не проверяются ввиду их незначительности.

Проверка времени срабатывания интегрального органа производится по схеме рис. 12.23 при токах 0,5-0,6 IПри токе обратной последовательности и IПроизводится при токе прямой.  Разница  в показаниях секундомера при указанных токах не должна превышать 10%.

Не должно превышать

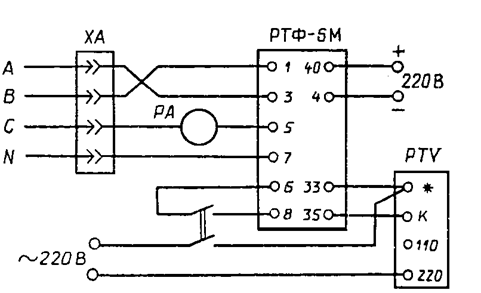

Рис. 12.23. Схема проверки времени срабатывания интегрального органа на работающем генераторе

По окончании проверок все цепи восстанавливаются и производится повторное  измерение напряжения небаланса ФТОП.
