Встроенные реле прямого действия. Реле прямого действия встраиваются в приводы выключателей 6-10 и 35 кВ типа ППМ-10, ПП-67 К, ПП-67, ПП-61, ПП-61 К, ВМП10П, ВМПП-10, ВММ-10, ППВ-10.
Например, в состав привода ПП-67 входят: электромагнит включения 220 В, электромагнит отключения 220 В, электромагнит релейного отключения 220 В, двигатель завода пружины 220 В, вспомогательные контакты выключателя КСА-10, вспомогательные контакты аварийного отключения КСА-2, вспомогательные контакты готовности привода КСА-4, два реле максимального тока мгновенного действия 220 В, 5 А типа РТМ.
Для управления отделителями и короткозамыкателями применяются приводы типа ШПО, имеющие встроенные электромагниты отключения 220 В, а также привод типа ШПК, имеющий два встроенных реле максимального тока мгновенного действия РТМ с минимальным током срабатывания 5 А (или 3,5 А), и электромагнит включения короткозамыкателя 220 В соответственно.
Таблица 13.1. Основные технические данные реле РТМ к
приводам ПП-61, ПП-67 и ПП-61К, ПП-67К
|
Вариант исполнения
|
Номи- нальный воздуш- ный зазор, мм
|
Уставка тока сраба- тыва- ния по отпай- кам, А
|
Пределы регулирования тока срабатывания воздушным зазором
|
Потребляемая мощность при токе срабатывания, В·А
|
Сопротивление при токе срабатывания, Ом
|
Обмоточные данные
|
|
|
|
|
Зазор, мм
|
Ток срабаты- вания, А
|
Сер- дечник отпу- щен
|
Сер- дечник под- тянут
|
Сер- дечник отпу- щен
|
Сер- дечник под- тянут
|
Число вит- ков
|
Диа- метр про- вода, мм
|
|
|
|
5
|
|
4,8-7,4
|
16
|
58
|
0,64
|
2,32
|
257
|
|
|
РТМ-I
|
36
|
7,5
|
34-47
|
7,2-10,8
|
20
|
67
|
0,36
|
1,19
|
184
|
1,56
|
|
|
|
10
|
|
9,6-15,5
|
28
|
90
|
0,28
|
0,9
|
155
|
|
|
|
|
15
|
|
14,6-22
|
26
|
73
|
0,12
|
0,32
|
92
|
|
|
|
|
10
|
|
9,2-14,4
|
23
|
71
|
0,23
|
0,71
|
150
|
|
|
РТМ-II
|
36
|
15
|
34-47
|
14,2-20,5
|
20
|
62
|
0,089
|
0,275
|
105
|
1,81
|
|
|
|
20
|
|
18,4-30,5
|
28
|
79
|
0,07
|
0,197
|
75
|
|
|
|
|
25
|
|
23-41
|
40
|
100
|
0,064
|
0,16
|
68
|
|
|
|
|
30
|
|
25-38
|
66
|
220
|
0,073
|
0,245
|
76
|
|
|
РТМ-III
|
40
|
40
|
34-47
|
33-58
|
108
|
310
|
0,068
|
0,193
|
69
|
1,81
|
|
|
|
50
|
|
43-67
|
143
|
345
|
0,057
|
0,138
|
57
|
|
|
|
|
60
|
|
54-81
|
104
|
200
|
0,029
|
0,056
|
30
|
|
|
|
|
75
|
|
54-108
|
210
|
570
|
0,0375
|
0,1
|
57
|
|
|
РТМ-IV
|
52
|
100
|
44-57
|
68-150
|
365
|
800
|
0,0365
|
0,08
|
51
|
2,44
|
|
|
|
125
|
|
94-200
|
420
|
800
|
0,027
|
0,05
|
36
|
|
|
|
|
150
|
|
104-260
|
330
|
570
|
0,015
|
0,024
|
20
|
|
|
ТЭО-I
|
36
|
1,5
|
34-47
|
1,4-2,1
|
20
|
-
|
-
|
-
|
900
|
0,9
|
|
ТЭО-II
|
36
|
3
|
34-47
|
2,9-4,5
|
20
|
-
|
-
|
-
|
450
|
1,08
|
|
Примечание. Для намотки катушек применяется провод марки ПЭЛБО или ПБД.
|
Таблица 13.2. Основные технические данные реле РТВ
к приводам ПП-61, ПП-67 и ПП-61К
|
Вариант исполнения реле
|
Уставка тока срабатывания по отпайкам, А
|
Потребляемая мощность при токе срабатывания, В·А
|
Сопротивление при токе срабатывания, Ом
|
Обмоточные данные
|
|
|
|
Сер- дечник отпущен
|
Сер- дечник подтянут
|
Сер- дечник отпущен
|
Сер- дечник подтянут
|
Число витков
|
Марка провода
|
Диаметр провода, мм
|
|
|
5
|
40
|
112
|
1,6
|
4,45
|
307
|
|
|
|
РТВ-I
|
6
|
36
|
101
|
1,0
|
2,8
|
258
|
ПЭЛБО
|
1,81
|
|
РТВ-IV
|
7,5
|
41
|
118
|
0,73
|
2,1
|
218
|
|
|
|
|
10
|
40
|
113
|
0,4
|
1,13
|
156
|
|
|
|
|
10
|
40
|
114
|
0,4
|
1,14
|
151
|
|
|
|
РТВ-II
|
12,5
|
40
|
114
|
0,26
|
0,73
|
120
|
ПБД
|
2,44
|
|
РТВ-V
|
15
|
44
|
125
|
0,2
|
0,555
|
106
|
|
|
|
|
17,5
|
45
|
125
|
0,15
|
0,41
|
92
|
|
|
|
|
20
|
37
|
107
|
0,092
|
0,268
|
69
|
|
|
|
РТВ-III
|
25
|
41
|
116
|
0,066
|
0,186
|
59
|
ПБД
|
2,44
|
|
РТВ-VI
|
30
|
44
|
126
|
0,049
|
0,14
|
52
|
|
|
|
|
35
|
52
|
142
|
0,043
|
0,116
|
48
|
|
|
|
Примечания: 1. Независимая часть характеристики у реле РТВ разных исполнений начинается при кратности тока реле к току срабатывания, равной 1,2-1,7 и 2,5; 3,5 для реле PTB-I, PTB-II, PTB-III и PTB-IV, PTB-V, PTB-VI соответственно. Выдержка времени регулируется плавно от 0 до 4 с, разброс по времени в независимой части характеристики составляет  0,3 с для ПП-61 и  0,2 с для ПП-67.
2. Коэффициент возврата реле при работе в зависимой части характеристики - 0,6; в независимой части - 0,75-0,8 и 0,95-0,98 для реле PТВ-I - PTB-III и РТВ-IV - PТB-VI соответственно.
|
В табл. 13.1, 13.2 приведены основные технические данные реле прямого действия и электромагнитов дистанционного управления.
Реле времени РВМ-12 и РВМ-13. Реле времени РВМ-12 имеет максимальную выдержку времени 4 с и реле типа РВМ-13 - 10 с. Максимальный разброс времени срабатывания реле от тока срабатывания до тока, соответствующего 20-кратному току по отношению к току срабатывания, для реле РВМ-12 составляют 0,12 с и для реле РВМ-13 - 0,25 с.
Реле надежно работает при последовательном соединении секций трансформаторов реле при токах 2,5 А и более и при параллельном соединении - при токах 5 А и более. Потребление реле при токе, равном двукратному току по отношению к току срабатывания, не превышает 8 В·А. Реле допускает длительное протекание по первичным обмоткам насыщающихся трансформаторов тока 10 А и в течение 10 с - тока 75 А (при последовательном соединении секций первичных обмоток). Длительно допустимый ток через контакты - 5 А.
Основным элементом является синхронный электродвигатель М, который запускается с помощью контактов реле тока. Ротор синхронного электродвигателя вращается с определенной скоростью, что обеспечивает точность установленной выдержки времени. Реле имеет также два насыщающихся трансформатора Т1 и Т2. Схема реле приведена на рис. 13.1.

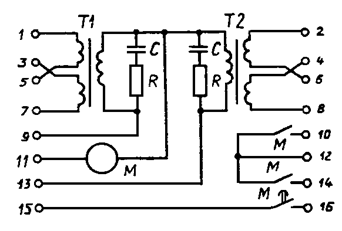

Рис. 13.1. Схема внутренних соединений реле времени РВМ-12
Промежуточное реле типа РП-341. Реле применяется в схемах с дешунтированием катушки отключения. Схема внутренних соединений реле приведена на рис. 13.2.

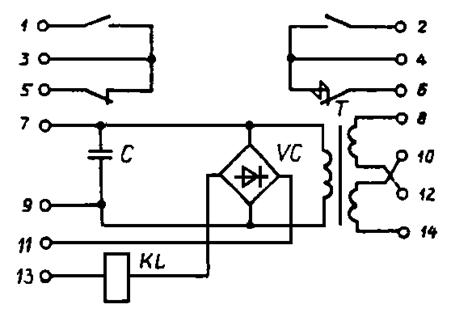

Рис. 13.2 Схема внутренних соединений промежуточного реле РП-341
Первичные обмотки промежуточного насыщающегося трансформатора Т включаются во вторичные цепи трансформаторов тока. Ко вторичной обмотке трансформатора Т через выпрямительный мост подключено реле постоянного тока KL клапанного типа. Благодаря наличию насыщающего трансформатора ток во вторичной обмотке даже при очень больших кратностях тока в первичной обмотке не превышает некоторого заданного значения. Значение тока определяется допустимым током для выпрямителей и контактов управляющих реле.
При последовательном соединении первичных обмоток промежуточного трансформатора реле срабатывает при токе 2,5 А, а при параллельном соединении обмоток - при токе 5 А. При токе, равном удвоенному току срабатывания реле, потребляемая мощность составляет 6 В·А. Реле РП-341 допускает длительное протекание по первичной обмотке при параллельно соединенных секциях насыщающегося трансформатора тока 10 А и в течение 4 с - тока 150 А.
Усиленные переключающие контакты способны шунтировать и дешунтировать отключающие катушки выключателей при переменном токе до 150 А, если управляемая цепь питается от трансформатора тока и ее полное сопротивление при токе 3,5 А не более 4,5 Ом.
Реле тока типа РТ-85.Реле является комбинированным и состоит из двух элементов - электромагнитного и индукционного. Электромагнитный элемент представляет собой реле тока мгновенного действия. Индукционный элемент - реле тока с зависимой от значения тока выдержкой времени - используется для выполнения максимальной токовой защиты с выдержкой времени.
Реле РТ-85/1 имеет номинальный ток 10 А и регулировку тока срабатывания индукционного элемента от 4 до 10 А, реле РТ-85/2 - номинальный ток 5 А и регулировку тока срабатывания индукционного элемента от 2 до 5 А. Время срабатывания в независимой части характеристики реле регулируется в пределах от 0,5 до 4 с.
Переключающий контакт способен шунтировать и дешунтировать цепь с сопротивлением 4,5 Ом при токах до 150 А. Особенностью работы контактов при дешунтировании является то, что в процессе переключений цепь замкнута на тот или иной резистор. Это необходимо в связи с возможностью появления в разомкнутой вторичной обмотке трансформатора тока высокого напряжения.
Указательные реле типа РУ-21 выпускаются для работы на постоянном токе, но могут быть использованы и на переменном оперативном токе.
|
