Совместное строительство воздушных линий электропередачи и трубопроводов

Организация строительства вдольтрассовых ЛЭП и составление ППР на это строительство должно быть четко увязано с организацией строительства самого трубопровода. Продолжительность строительства ЛЭП определяется строительными нормами СП 440-79, а совмещение во времени строительства ЛЭП и трубопровода - инструкцией Миннефтегазстроя ВСН2-62-75, некоторые положения которой необходимо привести.

Совмещение во времени строительства вдольтрассовых ЛЭП и трубопроводов должно быть проведено так, чтобы, во-первых, строительство ЛЭП заканчивалось одновременно с окончанием строительства трубопровода, а во-вторых, строители трубопроводов своевременно подготавливали трассу ЛЭП, обеспечивая непрерывный фронт работ для строителей ЛЭП Это весьма важно, так как темпы строительства трубопровода и ЛЭП весьма различны.

Таблица 21

Темпы и сроки строительства трубопроводов

Природно-климатические условия

Темп строительства (в м/смену) при диаметре трубопровода, мм



500-700

800-1200

1220

1420

Районы средней полосы

420

300

250

200

Районы Средней Азии

340

250

200

150

Районы Севера и болот при строительстве:









летом

250

160

130

100

зимой

500

320

260

200

Продолжение табл. 21

Природно-климатические условия

Длина строительного потока трубопровода (в км) при диаметре трубопровода, мм

Продолжительность строительства, рабочие дни

500-700

800-1020

1220

1420



Районы средней полосы

106

78

64

48

250

Районы Средней Азии

84

62

50

38

250

Районы Севера и болот при строительстве:

летом

54

40

32

25

250

зимой

62

40

33

25

125

Таблица 22

Темпы и сроки строительства вдольтрассовых линий электропередачи

Природно-климатические районы

Темпы строительства, км/сут

Длина ЛЭП (в км) при диаметре трубопровода, мм

Продолжительность строительства ЛЭП при диаметре трубопровода, рабочие дни





500-700

800-1020

1220

1420

500-700

800-1020

1220

1420

Районы средней полосы

1

106

156

128

96

106

156

128

96

Районы Средней Азии

0,75

84

124

100

76

112

165

133

100

Районы Севера и болот при строительстве:





летом

0,50

54

80

64

50

108

160

128

100

зимой

0,33

31

40

33

25

94

121

100

76

Исходя из этого, длина строительных участков ЛЭП принята при диаметре трубопровода 500-700 мм равной длине строительного потока трубопровода, а при диаметре 1020, 1200 и 1420 мм - двукратной длине строительных потоков трубопроводов.

Длина строительных участков трубопровода и темпы проведения работ по его строительству определяются нормативными документами Миннефтегазстроя и приведены в табл. 21, а длина строительных участков ЛЭП и сроки ее сооружения, "привязанные" к трубопроводу, - в табл. 22.

Исходя из приведенных исходных данных, строительство ЛЭП можно осуществлять по одному из трех вариантов, которые отличаются величиной сдвига во времени срока строительства ЛЭП по отношению к срокам строительства трубопровода. Строительство ЛЭП заканчивается:

1) одновременно с окончанием изоляционно-укладочных работ на трубопроводе;

2) в подготовительный период к испытанию трубопровода;

3) на месяц позже окончания строительства трубопровода.

Рассмотрим процесс строительства ЛЭП на напряжение 6-10 кВ во времени по каждому из этих вариантов для различных природно-климатических районов и трубопровода диаметром 1220 мм.

Районы средней полосы

На равнинно-лесистой местности средней полосы строительство ЛЭП по первому варианту начинается на 5,5 мес позже начала изоляционно-укладочных работ на первом и втором участках трубопровода длиной по 64 км каждый, длится 5 мес и заканчивается к середине одиннадцатого месяца с окончанием изоляционно-укладочных работ на втором участке (рис 26, а), строительный поток ЛЭП пересекает строительный поток трубопровода на 44-м км первого участка (точка А). Чтобы строительство ЛЭП не прерывалось, генеральному подрядчику необходимо предварительно подготовить полосу отвода и просеку под ЛЭП на протяжении 20 км, т.е. от 44 до 64 км трассы - конца первого участка.

Solid windowtext 1

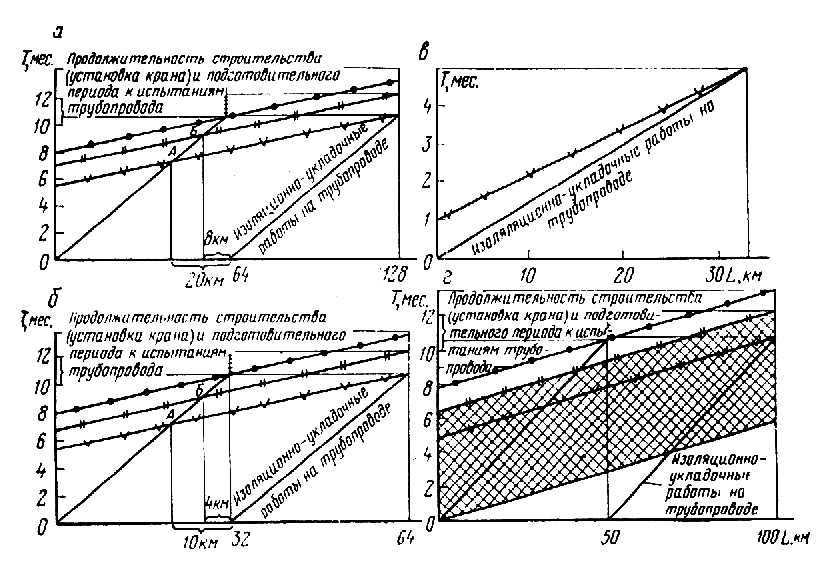

Рис. 26. Графики совмещенного строительства ЛЭП и трубопровода в средней полосе (а),

болотах (б), болотах при двухсменной работе (в), Средней Азии (г)

По второму варианту строительство ЛЭП начинается на 7 мес позже начала изоляционно-укладочных работ на первом и втором участках строительства трубопровода, длится 5 мес и заканчивается к концу двенадцатого месяца, к моменту начала испытаний трубопровода. Пересечение строительных потоков трубопровода и ЛЭП происходит на 56-м км первого участка (точка Б), и для непрерывного потока строительства ЛЭП необходима предварительная подготовка генподрядчиком полосы отвода и просеки на 8 км, т.е. от 56 до 64 км.

По третьему варианту строительство ЛЭП начинается на 8 мес позже начала изоляционно-укладочных работ, длится 5 мес и заканчивается к концу тринадцатого месяца, т.е. на один месяц позже испытания трубопровода. В этом случае строительные потоки не пересекаются, и полосу отвода с просекой под ЛЭП генеральный подрядчик подготовляет в одном потоке с трубопроводом.

Районы Севера и болот

График производства работ для районов Севера и болот приведен на рис. 26, б.

В данных условиях длина строительного потока трубопровода диаметром 1220 мм составляет 32 км (см. табл. 21), а длина строительного потока ЛЭП - 64 км (см. табл. 22).

Строительство ЛЭП может быть начато на 5 1/3, 6 3/4 или 7 3/4 мес позже начала изоляционно-укладочных работ, длится 5 1/4 мес и заканчивается или к середине одиннадцатого месяца - одновременно с окончанием изоляционно-укладочных работ, или к концу двенадцатого месяца - к началу испытаний трубопровода, или к концу тринадцатого месяца - на 1 мес позже окончания испытаний трубопровода. Пересечения потоков трубопровода и ЛЭП происходят в точке А по первому варианту, т.е. за 10 км, и в точке Б по второму варианту, т.е. за 4 км до конца первого участка. По третьему варианту строительные потоки трубопровода и ЛЭП не пересекаются.

Однако в условиях Севера и Западной Сибири продолжительность строительного сезона невелика, равняется зимнему периоду и составляет 3-5 мес. Поэтому строительство трубопроводов часто осуществляется в две смены.

При двухсменной работе на строительстве трубопроводов длина строительного потока составляет 33 км.

Строительство ЛЭП начинается на 1 мес позже начала строительства трубопровода и заканчивается одновременно с окончанием изоляционно-укладочных работ (рис. 26, в).

Районы пустынь и полупустынь Средней Азии

Выполнение работ по строительству ЛЭП в этих районах отличается тем, что генеральному подрядчику практически нет необходимости подготовлять полосы строительства, рубить просеки, расчищать трассы. Поэтому строительство вдольтрассовой линии электропередачи может быть организовано по любому из трех вариантов (рис. 26, г). Пересечение строительных потоков трубопровода и ЛЭП существенного значения не имеет и потому на рис. 26, г не отмечено. Кроме того, начинать строительство ЛЭП в этих районах можно в любое время, с первого дня изоляционно-укладочных работ до середины седьмого месяца (см. заштрихованную площадь).

При этом строительный поток ЛЭП пересечет строительный поток трубопровода и уйдет вперед.

В этом случае необходимо только определить меры, которые позволили бы не допустить поломок и порчи построенной ЛЭП механизированными колоннами строителей трубопроводов.
