Основные технические данные овальных соединителей

Марка соединителя

Марки провода

Размеры, мм

Масса, кг





А

В

S

L



СОАС-16

А-16, АН-16, АЖ-16, АС-16

12,0

6,0

1,7

200

0,047

СОАС-25

А-25, АН-25, АЖ-25, АС-25

14,4

7,2

1,7

255

0,068

СОАС-35

А-35, АН-35, АЖ-35, АС-35

19,0

9,0

2,1

330

0,131

СОАС-50

А-50, АН-50, АЖ-50, АС-50

22,0

10,5

2,3

400

0,196

СОАС-70

А-70, АН-70, АЖ-70, АС-70

26,0

12,5

2,6

450

0,286

СОАС-95

А,95, АН-95, АЖ-95, АС-95, А-120, АН-120, АЖ-120

31,0

15,0

2,6

650

0,522



И надевают на

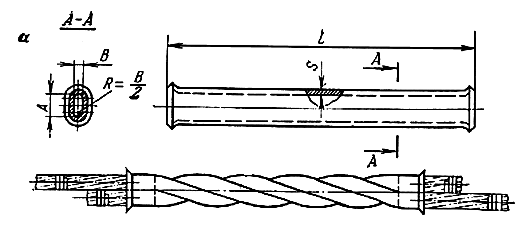

Рис. 35. Соединитель овальный:

а - трубка соединителя; б - смонтированный соединитель

Соединение проводов овальными соединителями методом скручивания выполняют при помощи приспособлений МИ-189А для проводов сечением до 35 ммНа грузоподъемный крюк и МИ-230А для проводов сечением 50-185 ммПровода вводят в следующим образом. Внутреннюю поверхность соединителя и концы проводов на длине, равной 1,5 длины соединителя, очищают от грязи и защитной смазки и промывают бензином. Затем промытые поверхности смазывают нейтральным вазелином или смазкой "ЗЭС" и зачищают металлической щеткой до блеска. Провода вводят в овальный соединитель внахлестку с двух сторон так, чтобы их концы выступали из соединителя на 20-40 мм. Соединитель с введенными в него проводами устанавливают плоской стороной в приспособление для скручивания, закрепляют его и рычагом поворачивают на 4-4,5 оборота.

При выполнении соединений необходимо соблюдать следующие условия СНиП III-33-76. В каждом пролете ЛЭП на напряжение 6-10 кВ допускается не более одного соединения на каждый провод. В пролетах, пересекающих улицы, ЛЭП, линии связи, железные и автомобильные дороги и подземные трубопроводы, соединять провода сечением менее 240 ммBorder-top не допускается.

Одновременно с соединением проводов проводят ремонт проводов в местах повреждения, замеченных при раскатке и отмеченных метками, для чего на провода накладывают ремонтные бандажи или ремонтные муфты. Проволочный бандаж или ремонтную муфту устанавливают при обрыве не более 17% проволок провода. Бандаж выполняют путем навивки вокруг провода концов оборванных проволок или отдельного куска проволоки из того же провода.

В качестве ремонтных муфт используют овальные соединители на один размер ниже, чем для соединения того же провода, т.е. для ремонта провода АС-95 надо взять соединитель СОАС-70 для соединения проводов АС-70. Соединитель разрезают вдоль и надевают на поврежденный участок таким образом, чтобы место обрыва проволок было посередине ремонтной муфты. Один из краев муфты заводят на другой, а на концах муфты устанавливают бандажи от смещения и производят опрессование.

После выполнения ремонтных операций и соединения концов проводов продолжают их раскатку до первой анкерной или анкерноугловой опоры. Трактор с раскаточным устройством проезжает вперед на расстояние 45-50 м и останавливается, подготовившись к ходу назад при необходимости подачи проводов на провисание.

В анкерном пролете приступают к подъему проводов на опоры.

Подъем проводов можно выполнять вручную, с помощью телескопической вышки (телевышки) или специальными механизмами.

При подъеме проводов вручную электролинейщик, применяя когти или лазы, влезает на опору и с помощью веревки и блока поднимает провода. При отсутствии блока веревку можно уложить на канавку изолятора и опустить оба конца. К одному концу веревки крепят провод и, подтягивая другой конец, провод поднимают вверх, где электролинейщик укладывает его в монтажный ролик, на крюк или на траверсу.

При использовании телевышки электролинейщик поднимается на опору с ее помощью, не используя лазы.

Телевышки устанавливают к опоре по оси ЛЭП, чтобы линейщик мог с одного подъезда уложить провода на оба конца траверсы.

Во многих механических колоннах для подъема и наброски проводов на траверсы используют трубоукладчики со специальным приспособлением в виде траверсы с роликами. Провода заправляют в ролики, траверсу подвешивают на грузоподъемный крюк трубоукладчика и поднимают ее на 7-8 м, а трубоукладчик, двигаясь вдоль трассы, поднимает провода. При подходе к промежуточной опоре трубоукладчик снижает скорость, поднимает траверсу с проводом выше опоры, проходит вперед и затем опускает провода на крюки опоры, используя возможности подъема и опускания стрелы и грузового крюка.

После раскатки и подъема проводов на опоры их необходимо натянуть таким образом, чтобы они приняли проектную стрелу провеса.

Натяжка проводов проводится трактором, автомобилем или лебедкой. При этом необходимо вести наблюдение за подъемом проводов в промежуточных пролетах, прохождением соединительных зажимов и ремонтных муфт через монтажные ролики или крюки траверс, пересекаемыми дорогами и другими препятствиями, над которыми проводится натяжка проводов. При подъеме проводов во время натяжки с них необходимо удалять зацепившиеся предметы и грязь.

Натяжку проводов начинают с закрепления их в начале раскатки, т.е. на первой анкерной опоре. При закреплении на штыревых изоляторах провода применяют плашечные зажимы (рис. 36, а, б и табл. 39), а при закреплении на подвесных изоляторах - натяжные зажимы.

Для соединения того же

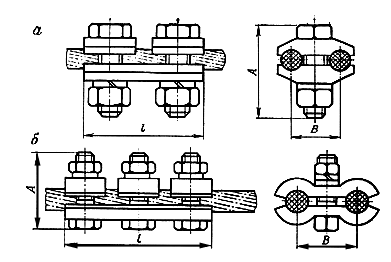

Рис. 36. Плашечные зажимы типов ПАБ (а) и ПС (б)
