Монтаж кабельных вставок при строительстве лэп

При выходе из подстанций в черте поселков и городов, на переходах и в стесненных условиях ЛЭП имеют кабельные вставки.

Силовые кабели, используемые для передачи и распределения электроэнергии, состоят из токоведущих жил, изоляции, оболочки, наружного защитного покрова (рис.41).

Ее изготовляют из

Рис. 41. Основные элементы силового кабеля:

1 - токоведущие жилы; 2 - фазная изоляция; 3 - поясная изоляция; 4 - оболочка;

5 - подушка; 6 - броня; 7 - наружный защитный покров

Токоведущие жилы кабеля, изготовляемые из меди и алюминия, могут быть однопроволочными или многопроволочными, а по форме - круглыми, секторными или сегментными. Число жил в кабеле может быть от одной до четырех сечением 2,5-240 мм25pt 0cm 2.

Изоляция обеспечивает электрическую прочность жил и кабеля и разделяется на фазную и поясную. Фазную изоляцию наносят на каждую фазу (жилу), поясную - на все жилы кабеля поверх фазной. Изоляция выполняется из кабельной бумаги, пропитанной специальной смесью масла с канифолью, резины или пластмассы (полиэтилена или поливинилхлорида).

Оболочка служит для защиты изоляции от влаги, воздуха, химических веществ. Ее изготовляют из алюминия, свинца, резины или пластмассы.

Защитный покров, предохраняющий оболочку кабеля от коррозии и механических повреждений, состоит из подушки, брони и наружного покрова. Броня выполняется из стальной ленты или проволоки и служит для защиты оболочки. Сама броня защищается от коррозии слоем асфальтированной пряжи или пластмассой.

Кабели с пластмассовой изоляцией могут быть изготовлены с пластмассовой или алюминиевой оболочкой и пластмассовым наружным покровом без брони.

В зависимости от конструкции кабели имеют соответствующую маркировку. Кабели маркируют по материалу жил, изоляции, оболочки и типу защитного покрова. Так, марка кабеля АВВГ означает: кабель с алюминиевыми жилами, с поливинилхлоридной изоляцией и оболочкой из поливинилхлоридного пластика, без защитной брони и без наружного покрытия. После букв идут цифровые символы, обозначающие число и сечение жил (в мм25pt 0cm 2) и номинальное напряжение (в кВ). Так, марка кабеля ААБл 3х120+1х50-1 означает: кабель с тремя жилами сечением по 120 ммПриспособления для тяжения и нулевой жилой сечением 50 ммПодстанций в черте на напряжение до 1 кВ.

Силовые кабели, применяемые при электроснабжении объектов трубопроводного строительства (табл. 40), прокладываются, как правило, в земле, в траншеях.

Таблица 40

Характеристика и область применения наиболее употребляемых кабелей

в трубопроводном строительстве

Марка кабеля

Число жил

Сечение жил (в ммСтальной ленты или) при напряжении, к В

Область применения





до 1

6-10

ААБ,

3

6-240

16-240

В земле при отсутствии растягивающих усилий без

ААБл, АСБ

4

10-185

-

блуждающих токов и с низкой коррозионной активностью грунта

ААШт

3

6-240

16-240

То же, но в грунте с высокой коррозионной активностью



4

10-185

-

ААШв

3

6-240

16-240

В земле и внутри помещений при отсутствии растягивающих усилий



4

10-185

-



ABB

2-7

2,5-50

-

В земле при отсутствии растягивающих усилий

Траншеи для прокладки кабелей готовятся для электромонтажников генеральным подрядчиком и передаются по акту. Траншея считается подготовленной к прокладке кабеля, если выполнены следующие работы: траншея очищена от камней, комьев земли, и строительного мусора; из траншей откачана вода, а на дне ее устроена подушка из разрыхленной земли; сделаны проколы грунта в местах пересечения кабеля с инженерными коммуникациями и заложены трубы; кирпич для механической защиты кабелей должен быть развезен по трассе и разложен по бровке траншеи.

В соответствии с #M12293 0 1200003114 3645986701 3867774713 77 4092901925 584910322 1540216064 77 77ПУЭ#S глубина траншей под кабели должна составлять 0,8 м. Кабель следует укладывать на подушку из рыхлой земли толщиной 10 см, присыпать сверху таким же слоем земли и для предохранения от механических повреждений защищать красным кирпичом, уложенным поперек траншеи. Кабели, рассчитанные на напряжение до 1 кВ, защищают только в местах частых раскопок. Допускается прокладывать кабели на напряжение 6-10 кВ без защиты кирпичом на глубине 1-1,2 м.

На переходах через инженерные сооружения для прокладки кабеля должны быть уложены асбестоцементные, бетонные или чугунные трубы.

Погрузку, разгрузку и перевозку барабанов с кабелем осуществляют так же, как и барабанов с проводом. Для раскатки кабеля можно использовать те же механизмы и приспособления, что и для раскатки проводов-домкраты, раскаточные устройства. Выбор средств для раскатки обусловлен сложностью трассы. Если на трассе нет пересечений с инженерными коммуникациями, можно использовать раскаточное устройство соответствующей грузоподъемности. Раскаточное устройство перемещается вдоль траншеи, и кабель, сматываясь с барабана, укладывается на ее дно. В этом случае можно использовать и автомашину, в кузове которой установлен кабельный барабан на домкратах. Для раскатки и укладки кабеля часто применяют трубоукладчик, на грузовой крюк которого при помощи траверсы подвешивают барабан с кабелем, и тогда при движении трубоукладчика кабель, сматываясь, укладывается на дно траншеи.

При наличии пересечений на трассе барабан с кабелем устанавливают на неподвижные домкраты и раскатку производят с помощью лебедки. Для этого трос лебедки разматывают по дну траншеи, протаскивают в трубы под пересекаемыми коммуникациями и прицепляют к нему кабель, который раскатывается при намотке троса на лебедку.

В этом случае тянуть кабель можно как за оболочку, так и за жилы при помощи специальных приспособлений (рис. 42, а, б, в и 43, а, б, в). При небольших тяжениях в качестве такого приспособления можно использовать болт с кольцом и крупной нарезкой, который ввинчивают в кабель без его разделки. За кольцо ввинченного болта закрепляют трос лебедки. После монтажа отрезают поврежденный конец кабеля.

Траншеи, и

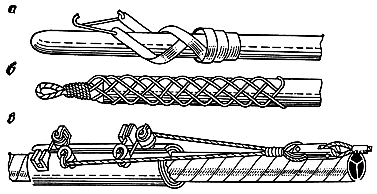

Рис. 42. Приспособления для тяжения кабеля за оболочку:

а - брезентовый пояс; б - проволочный чулок; в - разъемный зажим

Solid windowtext 1

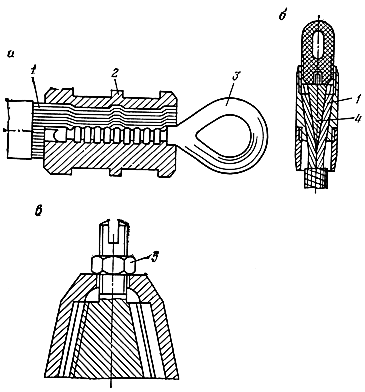

Рис. 43. Приспособление с зажимами а, б, в для тяжения кабеля за жилы:

1 - жила кабеля; 2 - обойма; 3 - кольцо; 4 -конус-звездочка; 5 - гайка

Для уменьшения тяжения при раскатке кабеля при помощи лебедки на дно траншеи устанавливают опорные ролики, а на углах поворота трассы - угловые ролики. Усилия тяжения рекомендуется контролировать с помощью динамометра.

Во избежание перегибов и изломов кабеля необходимо следить за тем, чтобы радиус изгиба кабеля на поворотах трассы был не менее 15-25 диаметров для кабелей на напряжение 6-10 кВ с бумажной изоляцией и металлическими оболочками, а также для кабелей с пластмассовой изоляцией и оболочкой. Для кабелей на напряжение до 1 кВ радиусы изгиба не должны быть меньше 6-10 диаметров.
