Грозозащита и заземление

Для повышения надежности работы линий электропередачи, для защиты электроаппаратуры от атмосферных и внутренних перенапряжений, а также для обеспечения безопасности обслуживающего персонала опоры линий электропередачи должны быть заземлены.

Величина сопротивления заземляющих устройств нормируется "Правилами устройств электроустановок".

На воздушных линиях электропередачи на напряжение 0,4 кВ с железобетонными опорами в сетях с изолированной нейтралью должны быть заземлены как арматура опор, так и крюки и штыри фазных проводов. Сопротивление заземляющего устройства не должно превышать 50 Ом.

В сетях с заземленной нейтралью крюки и штыри фазных проводов, устанавливаемых на железобетонных опорах, а также арматуру этих опор необходимо присоединять к нулевому заземленному проводу. Заземляющие и нулевые проводники во всех случаях должны иметь диаметр не менее 6 мм.

На воздушных линиях электропередачи на напряжение 6-10 кВ должны быть заземлены все металлические и железобетонные опоры, а также деревянные опоры, на которых установлены устройства грозозащиты, силовые или измерительные трансформаторы, разъединители, предохранители или другие аппараты.

Сопротивления заземляющих устройств опор принимаются для населенной местности не выше приведенных в табл. 18, а в ненаселенной местности в грунтах с удельным сопротивлением грунта Арматуру этих опор необходимо до 100 Ом·м - не более 30 Ом, а в грунтах с сопротивлением Расстояние по воздуху выше 100 Ом·м - не более 0,3Оттяжках, то оттяжки железобетонных. При использовании на ЛЭП на напряжение 6-10 кВ изоляторов ШФ 10-Г, ШФ 20-В и ШС 10-Г сопротивление заземления опор в ненаселенной местности не нормируется.

Таблица 18

Сопротивление заземляющих устройств опор ЛЭП

на напряжение 6-10 кВ

Удельное сопротивление грунта На сваях, в, Ом·м

Сопротивление заземляющего устройства, Ом

До 100

До 10

100-500

" 15

500-1000

" 20

1000-5000

" 30

Более 5000

6·10Величина сопротивленияВоздухе - на ЛЭП

При выполнении заземляющих устройств, т.е. при электрическом соединении заземляемых частей с землей, стремятся к тому, чтобы сопротивление заземляющего устройства было минимальным и, конечно, не выше величин, требуемых #M12293 0 1200003114 3645986701 3867774713 77 4092901925 584910322 1540216064 77 77ПУЭ#S. Большая доля сопротивления заземления приходится на переход от заземлителя к грунту. Поэтому в целом сопротивление заземляющего устройства зависит от качества и состояния самого грунта, глубины заложения заземлителей, их типа, количества и взаимного расположения.

Заземляющие устройства состоят из заземлителей и заземляющих спусков, соединяющих заземлители с заземляющими элементами. В качестве заземляющих спусков железобетонных опор ЛЭП на напряжение 6-10 кВ следует использовать все элементы напряженной арматуры стоек, которые соединяются с заземлителем. Если опоры установлены на оттяжках, то оттяжки железобетонных опор также должны быть использованы в качестве заземляющих проводников дополнительно к арматуре. Специально прокладываемые по опоре заземляющие спуски должны иметь сечение не менее 35 ммВертикально забитых стержней или диаметр не менее 10 мм.

На воздушных линиях электропередачи с деревянными опорами рекомендуется применять болтовое соединение заземляющих спусков; на металлических и железобетонных опорах соединение заземляющих спусков может быть выполнено как сварным, так и болтовым.

Заземлители представляют собой металлические проводники, проложенные в грунте. Заземлители могут быть выполнены в виде вертикально забитых стержней, труб или уголков, соединенных между собой горизонтальными проводниками из круглой или полосовой стали в очаг заземления. Длина вертикальных заземлителей обычно составляет 2,5-3 м. Горизонтальные заземляющие проводники и верх вертикальных заземлителей должны находиться на глубине не менее 0,5 м, а на пахотных землях - на глубине 1 м. Заземлители соединяют между собой сваркой.

При установке опор на сваях, в качестве заземлителя можно использовать металлическую сваю, к которой сваркой подсоединяют заземляющий выпуск железобетонных опор.

Для уменьшения площади земли, занятой заземлителем, используют глубинные заземлители в виде стержней из круглой стали, погружаемых вертикально в грунт на 10-20 м и более. Наоборот, в плотных или каменистых грунтах, где невозможно заглубить вертикальные заземлители, используют поверхностные горизонтальные заземлители, которые представляют собой несколько лучей из полосовой или круглой стали, проложенных в земле на небольшой глубине и подсоединенных к заземляющему спуску.

Все виды заземлений значительно снижают величину атмосферных и внутренних перенапряжений на ЛЭП. Однако все же этих защитных заземлений в некоторых случаях оказывается недостаточно для защиты изоляции ЛЭП и электроаппаратов от перенапряжений. Поэтому на линиях устанавливают дополнительные устройства, к которым, прежде всего, относятся защитные искровые промежутки, трубчатые и вентильные разрядники.

Защитное свойство искрового промежутка основано на создании в линии "слабого" места. Изоляция искрового промежутка, т.е. расстояние по воздуху между его электродами, таково, что электрическая прочность его достаточна, чтобы выдерживать рабочее напряжение ЛЭП и не допустить замыкания рабочего тока на землю, и в то же время она слабее изоляции линии. При ударе молнии в провода ЛЭП грозовой разряд пробивает "слабое" место (искровой промежуток) и проходит в землю, не нарушая изоляции линии. Защитные искровые промежутки 1 (рис. 22, а, б) состоят из двух металлических электродов 2, установленных на определенном расстоянии друг от друга. Один электрод подсоединен к проводу 6 ЛЭП и изолируется от опоры изолятором 5, а другой заземлен (4). Ко второму электроду подсоединен дополнительный защитный промежуток 3. На линиях на напряжение 6-10 кВ со штыревыми изоляторами форма электродов выполняется в виде рогов, что обеспечивает растяжение дуги при разряде. Кроме того, на этой ЛЭП защитные промежутки устраивают непосредственно на заземляющем спуске, проложенном по опоре (рис. 23).

Напряжение до 10

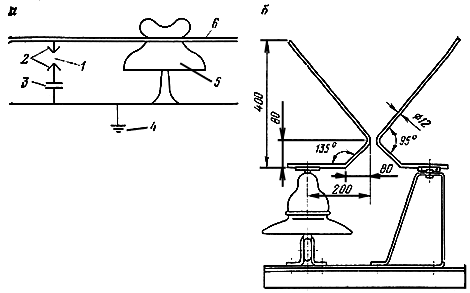

Рис. 22. Защитный искровой промежуток для ЛЭП на напряжение до 10 кВ:

а - электрическая схема; б - схема установки

13   height

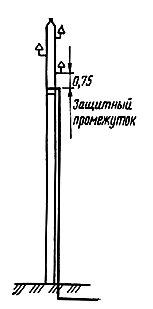

Рис. 23. Устройство защитного промежутка на опоре

Трубчатые и вентильные разрядники устанавливают, как правило, на подходах к подстанциям, переходах ЛЭП через линии связи и ЛЭП, электрифицированные железные дороги, а также для защиты кабельных вставок на ЛЭП. Разрядники представляют собой аппараты, имеющие искровые промежутки и устройства для гашения дуги. Устанавливают их так же, как и защитные промежутки - параллельно защищаемой изоляции.

Вентильные разрядники типа РВ предназначены для защиты от атмосферных перенапряжений изоляции электрооборудования. Их выпускают на напряжение 3,6 и 10 кВ и можно устанавливать как на открытом воздухе - на ЛЭП, так и в закрытых помещениях. Основная электрическая характеристика разрядников приведена в табл. 19. Конструктивное исполнение, габаритные, установочные и присоединительные размеры разрядников показаны на рис. 24.

Таблица 19
