Характеристика полиэтиленовых колпачков

Тип колпачка

Размеры, мм

Тип штыря

Тип изолятора

А - с цилиндрическим отверстием

Solid windowtext 1

Border-bottom

25pttitle=

Solid windowtext 1

Solid windowtext 1

Solid windowtext 1

Solid windowtext 1

К-1

10

11,4

13,7

15,2

16,7

18,2

30

28

Ш-11, ШУ-11

ТФ-1201

К-2

10

11,4

14,7

16,6

17,7

19,6

30

28

Ш-11, ШУ-11

ТФ-1201

К-3

10

11,4

15,8

16,8

18,8

19,8

30

28

Ш-11, ШУ-11

ТФ-1201

К-4

13

14,9

19,0

21,1

22,0

24,1

35

33

Ш-14, ШУ-14

ТФ-1601, НС-16

К-5

15

16,9

21.0

23,1

26,0

28,1

35

33

Ш-16, ШУ-16

ТФ-2001, НС-18

К-6

19

19,6

29,5

32,9

32,5

35,9

43

40

Ш-20-1, Ш-20-2

ШС 10-А, ШС 10-Г, ШФ 10-Г, ШФ 20-В

К-7

21

23,9

29,5

32,9

32,5

35,9

43

40

Ш-22, ШВ-22

ШС 10-А, ШС 10-Г

К-8

21

26,3

29,5

33,0

32,5

36,0

75

72

Ш-22

ЩФ 10-Г, ШС 10-А, ЩС 10-Г

К-9

23

27,9

29,5

35,0

32,5

38,0

70,0

67

Ш-24

ШФ 10-Г, и ШФ 20-В

Solid windowtext 1

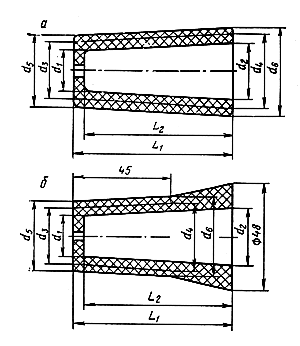

Рис. 15. Колпачки полиэтиленовые типов: К1-К7 и К9 (а), К8 (б)

Подвесные изоляторы к металлоконструкциям-траверсам опор крепят с помощью специальной линейной арматуры - скоб, серег, ушек, промежуточных звеньев и др. Всю линейную арматуру для ЛЭП на напряжение 6-10 кВ изготовляют на разрушающие нагрузки 60 кН, что соответствует разрушающей нагрузке подвесных изоляторов. Пример закрепления подвесных изоляторов приведен на рис. 16.

Solid windowtext 1

Рис. 16. Крепление подвесных изоляторов:

1 - скоба; 2 - серьга; 3 - изолятор; 4 - однолапчатое ушко; 5 - натяжной зажим

Скобы предназначены для сопряжения различной арматуры между собой с целью изменения типа сопряжения или разворота сопрягаемых деталей на 90° (рис. 17, а, б, в, табл. 15). Скобы изготовляют из стали круглой или плоской формы. Плоские скобы выполняют двойными и двойными трехлапчатыми.

Td width

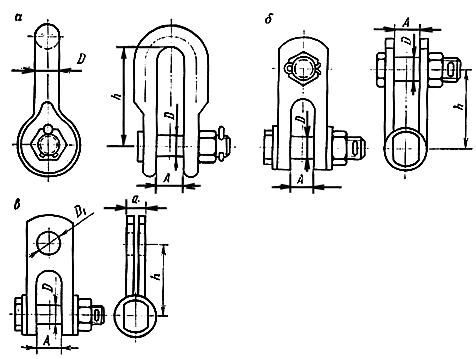

Рис. 17. Скобы:

а - типа СК; б - двойная; в - двойная трехлапчатая

Таблица 15

Характеристика скоб

Марка скобы

Размеры, мм

Масса, кг

ЛЭП на напряжение 6

25pt 0cm 2

Деталью крепления гирлянды изоляторов

25pt 0cm 2

Что соответствует разрушающей нагрузке

СК-6-1А

16

14

17

-

50

0,32

2СК-6-1

16

-

17

-

60

0,54

СКТ-6-1

16

17

17

17

60

0,40

Серьги (рис. 18, а, б) предназначены для непосредственного сопряжения шапки подвесного изолятора с деталью крепления гирлянды изоляторов (в данном случае со скобой).

Solid windowtext 1

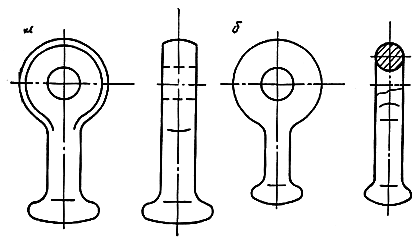

Рис. 18. Серьги типа СР-6:

а - с цилиндрическим отверстием в проушине; б - с круглой проушиной

Ушки (рис. 19, а, б) предназначены для сопряжения стержня подвесного изолятора с последующей деталью гирлянды изоляторов или с зажимом, несущим провод. Ушки выпускаются однолапчатые и двухлапчатые. Двухлапчатые ушки комплектуются пальцем, шайбой, гайкой и шплинтом. Характеристика ушков приведена в табл. 16.

Solid windowtext 1

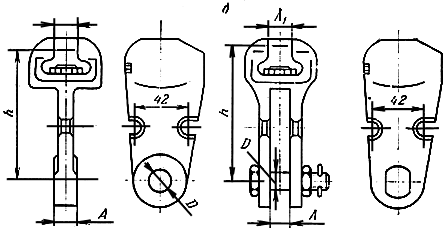

Рис.19. Ушки:

а - однолапчатые; б - двухлапчатые

Таблица 16

Характеристика ушков

Марка

Размеры, мм

Масса, кг



D

А

Solid windowtext 1

h



У1-6-16

17

16

18

100

0,83

У2-6-16

16

17

20

110

0,93

Для перехода от одного типа арматуры к другому, разворота сопрягаемых деталей на 90°, а также для удлинения и регулирования длины гирлянд изоляторов предназначены промежуточные звенья, которые могут быть одинарными, двойными, вывернутыми (на 90°), с монтажной проушиной, регулирующими и специальными.

Для прикрепления проводов к гирляндам изоляторов применяют зажимы - натяжные и поддерживающие.

Натяжные зажимы, используемые для крепления проводов к натяжным гирляндам, выпускаются клиновыми, типа "клин-коуш", болтовыми и прессуемыми. Для ЛЭП на напряжение 6-10 кВ применяют, как правило, зажимы клиновые (НК) и типа "клин-коуш" (НКК), а для проводов больших сечений (АС-70, АС-95, А-120) - болтовые зажимы НБН2-6 (на рис. 20, а, б, в). Характеристика натяжных зажимов, изготовляемых в соответствии с ГОСТ 2730-80, приведена в табл. 17.

25pt 0cm 2

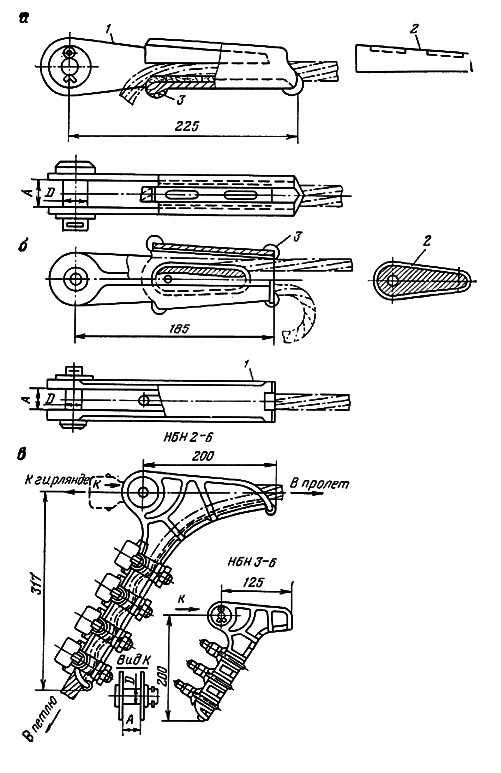

Рис. 20. Натяжные зажимы:

а - клиновой; б - клин-коуш; в - болтовые НБН 2-6 и НБН 3-6; 1 - корпус; 2 - клин; 3 - прокладка

Таблица 17

Характеристика натяжных зажимов

Марка зажима

Номер клина

Марка провода

Прочность заделки

Размеры, мм

Масса, кг



провода, Н

D

A

НК-1-1

1

А-16

2000

16

21

1,4

НК-1-1

1

А-25

3000

16

21

1,4

НК-1-1

2

А-35

4500

16

21

1,4

НК-1-1

2

А-50

6500

16

21

1,4

НК-1-1

3

А-70

8500

16

21

1,4

НК-1-1

-

А-95

11500

16

21

1,4

НКК-1-1

1

АС-25

6000

16

17

1,6

НКК-1-1

1

АС-35

9500

16

17

1,6

НКК-1-1

1

АС-50

12500

16

17

1,6

НКК-1-1

2

ПС-25

12500

16

17

1,8

НБН2-6

-

АС-70

18000

16

17

3,45

НБН2-6

-

АС-95

25000

16

17

3,45

НБН2-6

-

А-120

15000

16

17

3,45

Примечание. Натяжные зажимы сопрягаются с ушками типа У1 -6.

Поддерживающие зажимы (рис. 21) используют для крепления проводов к поддерживающим гирляндам изоляторов. Поддерживающие зажимы типов ПГ-1, ПГ-2, ПГ-3 для проводов А-25 - А-120 и AC-25 - AC-95 на ЛЭП на напряжение 6-10 кВ для трубопроводов применяют, как правило, на переходах через инженерные сооружения.

25pt 0cm 2

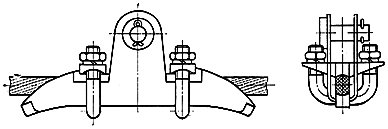

Рис. 21. Зажим поддерживающий, глухой
