Марка изолятора
|
Напряжение (не менее), кВ
|
Механическая разрушающая нагрузка, кН
|
Электрическое сопротивление (не менее), Мом
|
Длина пути утечки тока (не менее), мм
|
Масса, кг
|
|
|
номи-
нальное
|
сухораз-
рядное
|
мокро-
разрядное
|
про-
бивное
|
|
|
|
|
|
Штыревые изоляторы для ЛЭП на напряжение 6-20 кВ
|
|
ШС 10 Г
|
10
|
55
|
35
|
90
|
12
|
-
|
265
|
2,2
|
|
ШС 10 А
|
10
|
60
|
34
|
90
|
14
|
-
|
210
|
1,4
|
|
ШФ 10 Г
|
10
|
63
|
36
|
140
|
13
|
-
|
265
|
1,8
|
|
ШФ 20 В
|
20
|
82
|
57
|
180
|
13
|
-
|
385
|
3,5
|
|
Штыревые изоляторы для ЛЭП на напряжение 0,4 кВ
|
|
ТФ-1201
|
-
|
-
|
-
|
-
|
3
|
5·10
|
-
|
-
|
|
ТФ-1601
|
-
|
-
|
-
|
-
|
6
|
5·10
|
-
|
-
|
|
ТФ-2001
|
-
|
-
|
-
|
-
|
8
|
5·10
|
-
|
-
|
|
НС-16
|
-
|
-
|
-
|
-
|
6
|
5·10
|
-
|
-
|
|
НС-18
|
-
|
-
|
-
|
-
|
8
|
5·10
|
-
|
-
|
|
|
|
|
|
|
|
|
|
|
|
|
|
На анкерных и других сложных опорах могут быть применены подвесные изоляторы (рис. 12) - фарфоровые ПФ70-В или стеклянные ПС60-Д и ПСГ70-А, характеристика которых приведена в табл. 10.

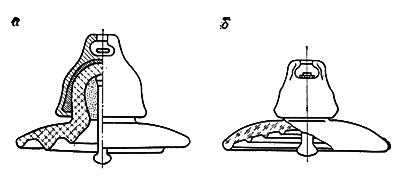

Рис. 12. Подвесные изоляторы типов ПФ (а) и ПС (б)
Таблица 10
Характеристика подвесных изоляторов
|
Марка изолятора
|
Напряжение (не менее), кВ
|
Механическая разрушающая нагрузка, кН
|
Длина пути утечки тока (не менее), мм
|
Масса, кг
|
|
|
сухоразрядное
|
мокроразрядное
|
пробивное
|
|
|
|
|
ПФ 70-В
|
60
|
32
|
130
|
70
|
355
|
5,0
|
|
ПС 60-Д
|
62
|
130
|
130
|
60
|
290
|
3,7
|
|
ПСГ 70-А
|
82
|
40
|
130
|
70
|
400
|
5,3
|
Крепление штыревых изоляторов к траверсам опор осуществляется при помощи штырей, диаметр которых выбирают в зависимости от механических нагрузок, марки и сечения проводов и района по гололеду, а также в зависимости от конструкции опоры.
На воздушных линиях электропередачи на напряжения 0,4-6-10 кВ применяют стальные штыри (ГОСТ 18381-80).
В зависимости от назначения штыри изготовляют следующих типов: Ш - штырь для крепления изолятора на траверсах, накладках промежуточных опор; ШУ - штырь усиленный для крепления изолятора на накладках, траверсах и оголовках промежуточных, анкерных, угловых и концевых опор; ШB - штырь верхушечный для крепления изолятора у стойки опоры.
Назначение штырей приведено в табл. 11, а их основные размеры (рис. 13) - в табл. 12.

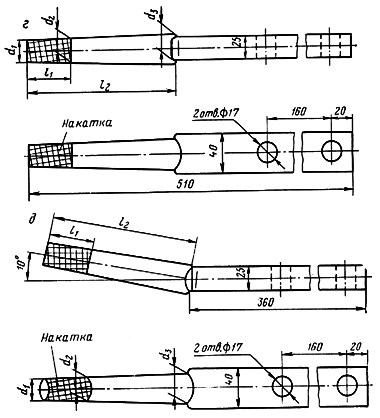

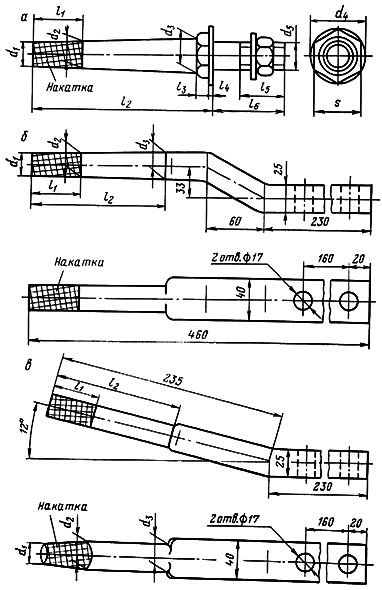

Рис. 13. Стальные штыри типов:
Ш и ШУ (а), ШВ 22-1 (б), ШВ 22-2(в); ШВ 22-3 (г) и ШВ 22-4 (д)
Таблица 11
Назначение стальных штырей
|
Типоразмер штыря
|
Механическая разрушающая
|
Применение штырей
|
|
|
нагрузка, кН
|
для ЛЭП на напряжение, кВ
|
для изоляторов
|
|
Ш-11
|
1
|
0,4
|
ТФ-1201
|
|
Ш-14
|
2
|
0,4
|
ТФ-1601, НС-16
|
|
Ш-16
|
2
|
0,4
|
ТФ-2001, НС-18
|
|
Ш-20-1
|
2
|
6-10
|
ШС 10-А, ШС 10-Г, ШФ 10-Г
|
|
Ш-20-2
|
2
|
20
|
ШФ 20-В
|
|
Ш 22
|
10
|
6-10
|
ШС 10-А, ШС 10-Г, ШФ 10-Г
|
|
Ш-24
|
10
|
20
|
ШФ 20-В
|
|
ШУ-11
|
2
|
0,4
|
ТФ-1201
|
|
ШУ-14
|
4
|
0,4
|
ТФ-1601, НС-16
|
|
ШУ-16
|
4
|
0,4
|
ТФ-2001, НС-18
|
|
ШВ-22-1
|
2,5
|
6-10
|
ШС 10-А, ШС 10-Г, ШФ 10-Г
|
|
ШВ-22-2
|
2,5
|
6-10
|
ШС 10-А, ШС 10-Г, ШФ 10-Г
|
|
ШВ-22-3
|
3,5
|
6-10
|
ШС 10-А, ШС 10-Г, ШФ 10-Г
|
|
ШВ-22-4
|
3,5
|
6-10
|
ШС 10-А, ШС 10-Г, ШФ 10-Г
|
Таблица 12
Основные данные стальных штырей (см. рис. 13 и 14, а, б, в, г)
|
Марка
|
Размеры, мм
|
Масса, кг
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Ш-11-35
|
11
|
12,5
|
12,5
|
24
|
М12
|
30
|
80
|
8
|
3
|
25
|
35
|
17
|
0,14
|
|
Ш-11-120
|
11
|
12,5
|
12,5
|
36
|
М12
|
30
|
80
|
8
|
3
|
40
|
120
|
17
|
0,24
|
|
Ш-14-35
|
14
|
16,0
|
16
|
30
|
М16
|
35
|
100
|
8
|
3
|
25
|
35
|
22
|
0,27
|
|
Ш-14-120
|
14
|
16,0
|
16
|
48
|
М16
|
35
|
100
|
8
|
3
|
40
|
120
|
22
|
0,47
|
|
Ш-16-40
|
16
|
18,0
|
18
|
30
|
М16
|
35
|
120
|
10
|
3
|
30
|
40
|
24
|
0,36
|
|
Ш-16-125
|
16
|
18,0
|
18
|
48
|
М16
|
35
|
120
|
10
|
3
|
40
|
125
|
24
|
0,56
|
|
Ш-20-1-55
|
20
|
20,7
|
23
|
37
|
М20
|
45
|
175
|
10
|
4
|
40
|
55
|
27
|
0,74
|
|
Ш-20-1-100
|
20
|
20,7
|
23
|
37
|
М20
|
45
|
175
|
10
|
4
|
40
|
100
|
27
|
0,85
|
|
Ш-20-1-125
|
20
|
20,7
|
23
|
60
|
М20
|
45
|
175
|
10
|
4
|
40
|
125
|
27
|
1,05
|
|
Ш-20-1-160
|
20
|
20,7
|
23
|
60
|
М20
|
45
|
175
|
10
|
4
|
40
|
160
|
27
|
1,13
|
|
Ш-20-1-180
|
20
|
20,7
|
23
|
60
|
М20
|
45
|
175
|
10
|
4
|
40
|
180
|
27
|
1,18
|
|
Ш-20-2 55
|
20
|
20,7
|
24
|
37
|
М20
|
45
|
195
|
10
|
4
|
40
|
55
|
27
|
0,82
|
|
Ш-20-2-100
|
20
|
20,7
|
24
|
37
|
М20
|
45
|
195
|
10
|
4
|
40
|
100
|
27
|
0,93
|
|
Ш-20-2-125
|
20
|
20,7
|
24
|
60
|
М20
|
45
|
195
|
10
|
4
|
40
|
125
|
27
|
1,13
|
|
Ш-20-2-160
|
20
|
20,7
|
24
|
60
|
М20
|
45
|
195
|
10
|
4
|
40
|
160
|
27
|
1,22
|
|
Ш-20-2-180
|
20
|
20,7
|
24
|
60
|
М20
|
45
|
195
|
10
|
4
|
40
|
180
|
27
|
1,27
|
|
Ш-22-55
|
22
|
27,6
|
36
|
48
|
М22
|
76
|
175
|
12
|
4
|
40
|
55
|
41
|
1,27
|
|
Ш-22-80
|
22
|
27,6
|
36
|
48
|
М22
|
76
|
175
|
12
|
4
|
40
|
80
|
41
|
1,34
|
|
Ш-22-100
|
22
|
27,6
|
36
|
48
|
М22
|
76
|
175
|
12
|
4
|
40
|
100
|
41
|
1,40
|
|
Ш-22-125
|
22
|
27,6
|
36
|
65
|
М22
|
76
|
175
|
12
|
4
|
40
|
125
|
41
|
1,62
|
|
Ш-22-200
|
22
|
27,6
|
36
|
65
|
М22
|
76
|
175
|
12
|
4
|
40
|
200
|
41
|
1,84
|
|
Ш-24-55
|
24
|
29,2
|
38
|
48
|
М24
|
72
|
195
|
12
|
4
|
40
|
55
|
41
|
1,56
|
|
Ш-24-80
|
24
|
29,2
|
38
|
48
|
М24
|
72
|
195
|
12
|
4
|
40
|
80
|
41
|
1,65
|
|
Ш-24-100
|
24
|
29,2
|
38
|
48
|
М24
|
72
|
195
|
12
|
4
|
40
|
100
|
41
|
1,72
|
|
Ш-24-125
|
24
|
29,2
|
38
|
70
|
М24
|
72
|
195
|
12
|
4
|
40
|
125
|
41
|
2,00
|
|
Ш-24-200
|
24
|
29,2
|
38
|
70
|
М24
|
72
|
195
|
12
|
4
|
40
|
200
|
41
|
2,27
|
|
ШУ-11-35
|
11
|
12,5
|
15
|
24
|
М12
|
30
|
80
|
8
|
3
|
25
|
35
|
17
|
0,15
|
|
ШУ-11-120
|
11
|
12,5
|
15
|
36
|
М12
|
30
|
80
|
8
|
3
|
40
|
120
|
17
|
0,25
|
|
ШУ-16-40
|
16
|
18,0
|
22
|
30
|
М16
|
35
|
120
|
10
|
3
|
30
|
40
|
24
|
0,40
|
|
ШУ-16-125
|
16
|
18,0
|
22
|
48
|
М16
|
35
|
120
|
10
|
3
|
40
|
125
|
24
|
0,60
|
|
ШУ-14-35
|
14
|
16,0
|
20
|
30
|
М16
|
35
|
100
|
8
|
3
|
25
|
35
|
22
|
0,29
|
|
Ш-14-120
|
14
|
16,0
|
20
|
48
|
М16
|
35
|
100
|
8
|
3
|
40
|
120
|
22
|
0,49
|
|
ШВ-22-1
|
22
|
25,3
|
25
|
-
|
-
|
45
|
130
|
-
|
-
|
-
|
-
|
-
|
3,05
|
|
ШВ-22-2
|
22
|
25,3
|
25
|
-
|
-
|
45
|
130
|
-
|
-
|
-
|
-
|
-
|
3,03
|
|
ШВ-22-3
|
22
|
25,3
|
29
|
-
|
-
|
45
|
150
|
-
|
-
|
-
|
-
|
-
|
3,38
|
|
ШВ-22-4
|
22
|
25,3
|
29
|
-
|
-
|
45
|
150
|
-
|
-
|
-
|
-
|
-
|
3,38
|
Примечание. Штыри типов Ш и ШУ комплектуются одной гайкой и одной шайбой.
Для крепления штыревых изоляторов непосредственно к стойкам деревянных опор применяют крюки: высоковольтные КВ (рис. 14, а) для ЛЭП на напряжение 6-10 кВ и низковольтные КН (рис. 14, б) для ЛЭП на напряжение 0,4 кВ. Характеристика крюков приведена в табл. 13.

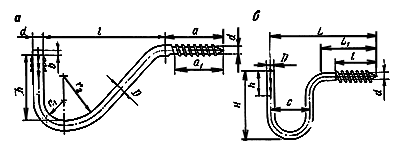

Рис. 14. Стальные крюки для крепления штыревых изоляторов
типов КВ (а) и КН (б)
Таблица 13
Характеристика стальных крюков
|
Тип крюка
|
Размеры, мм
|
|
|
|
|
|
|
|
|
|
|
Для высоковольтных крюков КВ (см. рис. 14, а)
|
|
КВ-22
|
22
|
17
|
-
|
140
|
-
|
-
|
250
|
|
КВ-25
|
25
|
20
|
-
|
220
|
-
|
-
|
300
|
|
Для низковольтных крюков (см. рис. 14, б)
|
|
КН-16
|
16
|
16
|
110
|
60
|
350
|
240
|
120
|
|
КН-18
|
18
|
18
|
150
|
60
|
370
|
240
|
120
|
|
КН-20
|
20
|
20
|
150
|
60
|
370
|
240
|
120
|
Продолжение табл. 13
|
Тип крюка
|
Размеры, мм
|
Масса, кг
|
|
|
|
|
|
|
|
|
|
|
Для высоковольтных крюков КВ (см. рис. 14, а)
|
|
КВ-22
|
120
|
100
|
9
|
-
|
45
|
95
|
1,4
|
|
КВ-25
|
120
|
100
|
16
|
-
|
80
|
155
|
2,0
|
|
Для низковольтных крюков (см. рис. 14, б)
|
|
КН-16
|
-
|
-
|
-
|
60
|
-
|
-
|
0,8
|
|
КН-18
|
-
|
-
|
-
|
76
|
-
|
-
|
1,4
|
|
КН-20
|
-
|
-
|
-
|
76
|
-
|
-
|
1,7
|
Штыревые изоляторы крепят: на стальных штырях и крюках при помощи специальных полиэтиленовых колпачков (рис. 15, а, б), изготовляемых в соответствии с ГОСТ 18380-80. Характеристика колпачков приведена в табл. 14.
Таблица 14
|
