Ориентирование отклонителей

Ориентирование отклонителей заключается в совмещении направления их действия с направлением необходимого отклонения ствола скважины. Ориентирование производится относительно фиксированной в каком-либо определенном положении плоскости. В наклонных скважинах такой плоскостью чаще всего является апсидальная, т.е. вертикальная плоскость, проходящая через ось скважины, а в вертикальных - плоскость магнитного или истинного меридиана.

Угол между фиксированной плоскостью и плоскостью, в которой происходит искусственное искривление ствола скважины (плоскость отклонения), называется углом установки отклонителя.

Угол установки измеряется от фиксированной плоскости по часовой стрелке и может изменяться от 0 до 360О. Для вертикальных скважин угол установки отклонителя равен азимуту требуемого искривления скважины.

В наклонных скважинах при угле установки y равном 0О происходит искривление ствола в сторону увеличения зенитного угла Q. При угле установки y = 180О в процессе бурения скважины с отклонителем зенитный угол ее уменьшается. Азимутальный угол в том и другом случае остается неизменным. Если y = 90О, то при искривлении азимут скважины увеличивается, а при y = 270О - азимут уменьшается при сохранении зенитного угла. При условии, что 0О < y < 90О, при искривлении происходит увеличение зенитного угла Q и азимута a. Если 90О < y < 180О, то азимут возрастает, а зинитный угол уменьшается. Если 180О < y < 270О при искривлении происходит уменьшение зенитного угла и азимута. Если 270О < y < 360О зенитный угол возрастает, а азимут уменьшается (рис. 17).

Точное значение угла установки отклонителя при требуемом изменении зенитного угла и азимута может быть определено различными методами: аналитически, графически несколькими способами, по номограммам, предложенными разными авторами, с помощью специальных приборов.

Известные формулы для расчета угла установки отклонителя достаточно громоздки и содержат значение угла пространственного искривления скважины на интервале применения отклонителя, т.е. предварительно необходимо задаться длиной этого интервала. Однако фактическая длина интервала искривления практически никогда не совпадает с предварительно принятой, поэтому в расчете угла установки появляется погрешность.

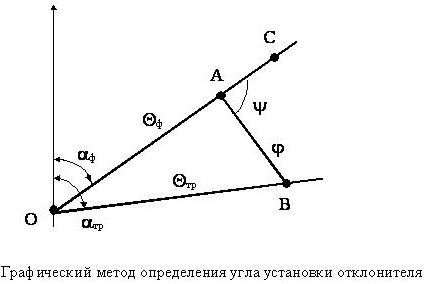

Наиболее просто и с достаточной степенью точности угол установки отклонителя может быть определен графически. Для этого от направления, условно принятого за северное (рис. 18), откладывается фактический aф (на забое скважины) и требуемый aтр (в конце интервала искривления) азимутальные углы скважины. По полученным направлениям в принятом линейном масштабе (например, 1О = 1 см) откладываются соответственно фактический Qф и требуемый Qтр зенитные углы.

Требуемые азимутальный aтр и Qтр углы определяются из необходимости выведения скважины в заданную проектом точку по ранее приведенной методике.

Ориентирование отклонителей

Полученные точки А и В соединяются, образовавшийся при этом угол ВАС равен искомому углу установки y. Он измеряется от направления АС по часовой стрелке.

Величина отрезка АВ на рис. 18 в принятом линейном масштабе равна требуемому углу пространственного искривления скважины. Зная из технической характеристики отклонителя интенсивность искривления скважины i при его применении, можно определить длину интервала искусственного искривления L по формуле

L = j/i. (62)

Перед ориентированием отклонителя в скважине должно быть определено его фактическое положение относительно либо плоскости магнитного меридиана (в вертикальном стволе), либо апсидальной плоскости (в наклонном стволе).

В первом случае наиболее распространенным является метод непрерывного прослеживания за положением отклонителя в скважине в процессе его спуска (метод меток). Другие способы ориентирования в этом случае либо сложны, либо имеют низкую точность. При ориентировании по меткам на концах всех элементов бурильной колонны предварительно наносятся метки, расположенные в одной осевой плоскости (на одной образующей).

Ориентированный спуск отклонителя по меткам может осуществляться различными методами, но наиболее распространенным является следующий. На бумажной ленте длиной чуть более длины окружности замков бурильных труб приблизительно посредине ставится метка О (отклонитель). Отклонитель опускается в скважину и на его навинчивается УБТ. Метка О на ленте совмещается с меткой на отклонителе, указывающей направление его действия, на бумажную ленту переносится метка с нижнего конца УБТ и ставится цифра 1. Инструмент опускается в скважину, навинчивается ЛБТ (для обеспечения возможности замера параметров искривления скважины магнитным инклинометром без подъема колонны бурильных труб при искусственном искривлении), метка 1 на ленте совмещается с меткой на верхнем конце УБТ, а метка с нижнего конца ЛБТ переносится на ленту, и ставится цифра 2. Инструмент опускается, навинчивается СБТ, метка 2 на ленте совмещается с меткой на верхнем конце ЛБТ и на ленту переносится метка 3 с нижнего конца СБТ. В такой последовательности производится спуск всего инструмента. Для повышения точности ориентирования при изменении диаметра труб бумажную ленту необходимо менять. Так, например, после спуска всех ЛБТ 147х11 на верхний их конец с бумажной ленты переносится метка О. Далее метка О на новой бумажной ленте совмещается с меткой О на верхнем конце ЛБТ, на ленту переносится метка нижнего конца СБТ ТБПВ 127х9, и спуск продолжается. После навинчивания квадрата, метка на последней опущенной трубе совмещается с последней меткой на ленте, а метка О с ленты переносится на переводник квадрата. Эта метка указывает направление действия отклонителя, находящегося в скважине. Далее необходимо путем поворота всей колонны бурильных труб (всегда по часовой стрелке) совместить эту метку с проектным направлением скважины. При этом необходимо учесть угол закручивания инструмента под действием реактивного момента забойного двигателя. Практически эта операция выполняется следующим образом. Из плана - программы на проводку скважины, которая выдается буровой бригаде до начала бурения, берутся значения проектного азимута скважины aпр и азимут приемных мостков буровой установки aм, и предварительно определяется значение вспомогательного угла d по формуле

d = aпр - aм. (63)

Угол d откладывается на неподвижной части ротора от направления мостков по ходу часовой стрелки, если он положительный, и против хода - если отрицательный (рис. 19).

На роторе ставится метка П, указывающая направление на проектную точку. От этой метки П всегда по ходу часовой стрелки откладывается угол закручивания инструмента w под действием реактивного момента забойного двигателя, и на роторе ставится метка О. Затем вращением колонны бурильных труб совмещаются метки О на переводнике квадрата и роторе, последний закрывается, инструмент без вращения опускается на забой и начинается бурение. Для постоянного наблюдения за положением отклонителя в процессе углубки ствола на роторе ставится вспомогательная метка, совмещенная с одним из ребер квадрата.

При наращивании инструмента отворачивается ведущая труба, навинчивается наращиваемая, последняя метка на бумажной ленте совмещается с меткой на последней трубе, находящейся в скважине, и на ленту переносится метка с наращиваемой трубы. Инструмент опускается в скважину, навинчивается квадрат, последняя метка на бумажной ленте совмещается с меткой на нарощенной трубе, а метка О с ленты переносится на переводник квадрата. Далее процесс ориентирования повторяется и продолжается углубка ствола скважины в заданном направлении.

Ориентирование отклонителя на роторе в вертикальном стволе

Точность ориентирования по меткам М сравнительно невелика и может быть определена по формуле

М = 3 n0,5 град, (64)

где n - число переноса меток.

Угол закручивания инструмента под действием реактивного момента забойного двигателя, откладываемый на неподвижной части ротора от метки П по часовой стрелке, зависит от многих факторов. К их числу относится тип забойного двигателя, физико-механические свойства буримых пород, тип долота, осевая нагрузка, расход и качество промывочной жидкости, компоновка колонны бурильных труб, интенсивность искривления скважины и др. Значение угла закручивания может быть определено аналитически или по номограммам. Однако чаще его определяют исходя из опыта бурения в конкретных условиях, так, например, в условиях Западной Сибири для компоновки, состоящей из долота диаметром 295,3 мм, турбобура ТШ 240 (1 секция), кривого переводника, УБТ 178 х90 - 12 м, ЛБТ 147х11 - 36 м, ТБПВ 127х9 - остальное, используемой для искривления скважин в интервале бурения под кондуктор, значения угла закручивания приведены в табл. 1.

Угол закручивания инструмента при бурении под кондуктор

Таблица 1

Глубина скважины, м

100

200

300

400

500

Угол закручивания, град

4

8-10

12-14

18-20

25

Для компоновки, состоящей из долота диаметром 215,9 мм , турбинного отклонителя ТО 195, ЛБТ 147х11 - 36 м, ТБПВ 127х9 - 500-700 м, ЛБТ 147х11 - остальное, используемой при бурении под эксплуатационную колонну, значения угла закручивания приведены в табл. 2.

Угол закручивания инструмента при бурении под

эксплуатационную колонну

Таблица 2

Глубина скважины, м

Угол закручивания, град

Глубина скважины, м

Угол закручивания, град

600

30

1300

70-80

700

40

1400

80-90

800

45

1500

90-100

900

50

1600

100-110

1000

55

1800

110-120

1100

60

1900

120-130

1200

70

2700

120-130

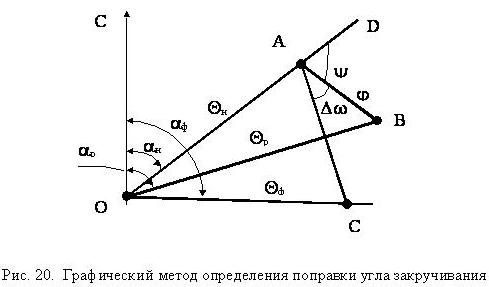

Однако, как указывалось ранее, угол закручивания инструмента зависит от многих факторов, поэтому фактическое его значение зачастую весьма существенно отличается от принятого. В связи с этим в процессе искусственного искривления скважины производится определение фактического угла закручивания. При этом, как правило, используется графический метод. Для этого после бурения с отклонителем определенного интервала, например, 40 м, производится замер фактического зенитного угла и азимута скважины. Далее от условного направления, принятого за северное, откладывается азимутальный угол скважины в начале интервала искривления aн, а по полученному направлению в принятом линейном масштабе, например, 1Он (точка А, рис. 20). В точке А от направления АD по часовой стрелке откладывается угол установки отклонителя y, а по полученному направлению в принятом линейном масштабе - угол пространственного искривления скважины j на пробуренном интервале. Этот угол определяется по формуле = 1 см, откладывается начальный зенитный угол Q

j = i . h, (65)

где i - интенсивность искусственного искривления для используемого отклонителя, град/м (определяется из технической характеристики отклонителя); h - длина пробуренного интервала, м.

Полученная точка В соединяется с точкой О, при этом углы aр и Qр являются расчетными для пробуренного интервала.

Затем в точке О от направления на север откладывается фактический (замеренный) азимут aф и по полученному направлению в принятом линейном масштабе фактический зенитный угол скважины Qф.

Полученный угол ВАС является поправкой к углу закручивания инструмента, принятого по табл. 1 или 2. Эта поправка берется со знаком плюс, если фактический азимут меньше расчетного, и со знаком минус, если aф > aр.

В случае, если точки А, В и С окажутся на одной прямой, но В и С не совпадают, то это свидетельствует о том, что фактический угол закручивания инструмента равен принятому, но фактическая интенсивность искусственного искривления для используемого отклонителя отличается от указанной в технической характеристике.

После определения величины поправки угла закручивания инструмента необходимо произвести корректировку угла установки отклонителя путем поворота колонны бурильных труб.

Для более точного откладывания углов на неподвижной части ротора необходимо перевести их значения в градусах в длину дуги окружности S стола ротора по формуле

S = r . a/ 57,3, (66)

где r - радиус стола ротора; a - откладываемый угол.

Длина дуги измеряется стальной рулеткой.

В наклонном стволе используется косвенный метод ориентирования, основанный на определении положения плоскости действия отклонителя относительно апсидальной плоскости скважины. Это существенно снижает затраты времени и повышает точность ориентирования отклонителя. В компоновку низа бурильной колонны включается так называемый магнитный переводник, представляющий собой обычный переводник, во внутренней боковой поверхности которого встроен постоянный магнит. Создаваемый им магнитный поток имеет то же направление действия, что и направление действия отклонителя. При ориентировании внутрь колонны бурильных труб опускается инклинометр с магнитной буссолью, например, типа КИТ. Разрыв реохорда (начало отсчета) буссоли инклинометра за счет эксцентричного груза рамки датчиков в наклонной скважине располагается в апсидальной плоскости. Магнитная стрелка буссоли, находящейся в магнитном переводнике, фиксируется в направлении действия отклонителя. При замере инклинометр показывает угол разворота плоскости действия отклонителя по отношению к азимуту скважины. Отсчитывается этот угол против хода часовой стрелки.

Ориентирование отклонителей

Ориентирование отклонителя в скважине практически производится следующим образом. Предварительно определяется значение вспомогательного угла d по формуле

d = a - aм, (67)

где a - фактический азимут скважины на забое; aм - азимут приемных мостков, значение которого берется из плана - программы на проводку скважины.

Угол d откладывается на неподвижной части ротора от направления приемных мостков по часовой стрелке, если он положителен и против часовой стрелки, если отрицателен (рис. 21). На роторе ставится метка А - фактический азимут скважины. От полученной метки А против хода часовой стрелки откладывается угол l, замеренный инклинометром в магнитном переводнике, на роторе ставится метка, а затем она переносится на переводник квадрата. Эта метка указывает направление действия отклонителя.

Далее от метки А на роторе по часовой стрелке откладывается угол установки отклонителя y и угол закручивания колонны бурильных труб w, определенные по ранее приведенной схеме. На роторе ставится метка О, затем путем вращения колонны бурильных труб ротором метка О на переводнике квадрата совмещается с меткой О на роторе, ротор закрывается и начинается процесс бурения скважины в новом направлении.

В процессе бурения необходимо проводить постоянный контроль за положением скважины в пространстве. Для этого производятся замеры зенитного угла и азимута через 12 - 25 м проходки в зависимости от условий бурения и используемого отклонителя. Замеры производятся путем спуска инклинометра внутрь колонны бурильных труб. При этом для обеспечения замера азимута в КНБК включается 24 - 36 м ЛБТ между УБТ и стальными бурильными трубами. Для исключения погрешностей при измерении инклинометр должен находиться не ближе 15 м от УБТ и 3 м от стального замка ЛБТ. Таким образом, замер производится на некотором удалении от забоя. Для определения зенитного угла и азимута скважины непосредственно на забое чаще всего используется графический метод. Для этого от некоторого направления, условно принимаемого за северное, откладываются азимуты ствола в начале интервала искусственного искривления и замеренный в ЛБТ aт (рис. 22). По этим направлениям в принятом линейном масштабе откладываются соответствующие зенитные углы Qн и Qт. Полученные точки А и В соединяются между собой. Величина отрезка АВ в принятом линейном масштабе равна углу пространственного искривления скважины jт на интервале hт от начала применения отклонителя до точки замера параметров искривления в ЛБТ. Следовательно, интенсивность пространственного искривления ij на этом интервале равна

ij = j / hт. (68)

Ориентирование  отклонителя на роторе в наклонном стволе

Угол пространственного искривления скважины jз на интервале h от начала применения отклонителя до забоя составит

jз= ij . h. (69)

Значение этого угла jз в принятом линейном масштабе откладывается по направлению АВ от точки А. Полученная точка С соединяется с точкой О, после чего определяются зенитный угол Qз и азимут aз на забое скважины.
