Использование различных типов отклонителей позволяет искривлять скважины со значительной интенсивностью, однако при этом требуется время на их ориентирование. Следует отметить, что при выполнении этой операции зачастую по различным причинам происходят ошибки, что приводит к еще большим затратам времени. Поэтому для управления искривлением предлагаются различные КНБК, позволяющие бурить скважины в нужном направлении и не требующие ориентирования. Разные типы таких компоновок обеспечивают бурение вертикальных участков, прямолинейных наклонных, с малоинтенсивным увеличением или уменьшением зенитного угла. Однако при их использовании, хотя общие тенденции искривления сохраняются, но интенсивность колеблется в широких пределах в зависимости от конкретных геологических условий. Поэтому для каждого месторождения необходимо выявление закономерностей искривления для различных типов породоразрушающего инструмента, забойных двигателей, длины и диаметра УБТ, мест установки центрирующих элементов.

Кроме того, применение различных компоновок дает хорошие результаты только в случае, если направления желаемого и естественного искривления совпадают или близки друг к другу. В противном случае эффективность использования КНБК значительно снижается.

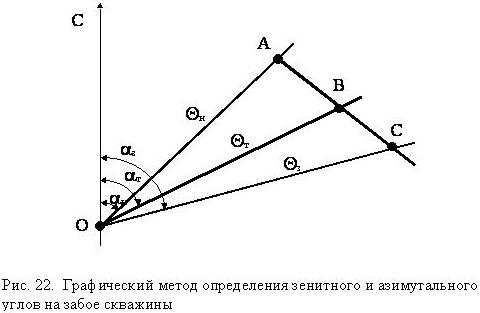

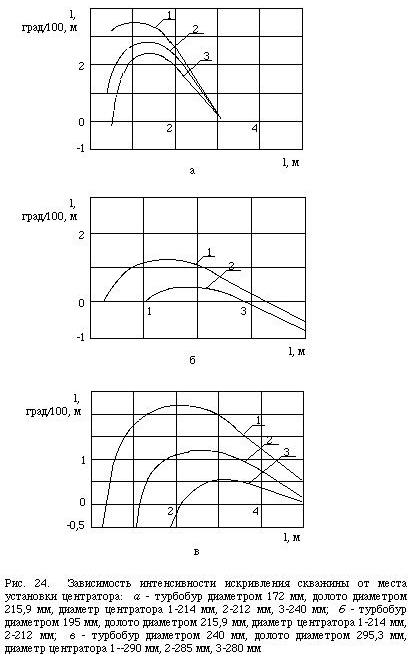

Стабилизация, уменьшение или увеличение зенитного угла наклонно направленных скважин достигается установкой в КНБК центратора на соответствующем расстоянии от  торца долота. На  рис. 23 показаны теоретические зависимости интенсивности искривления от этого расстояния для различных диаметров долот, турбобуров и центраторов [4]. Анализ приведенных графиков показывает, что общие тенденции искривления скважин для различных случаев сохраняются. При малом расстоянии до центратора интенсивность искривления близка к 0,  затем  возрастает до некоторого максимума, а затем   снижается.  Следует отметить существенное влияние диаметра центратора. При его уменьшении даже на 2 мм интенсивность искривления снижается в некоторых случаях в 2 раза.

В компании ЮКОС при бурении вертикальных участков и участков стабилизации по зенитному углу и азимуту под 245 мм кондуктор используются компоновки включающие долото, калибратор, забойный двигатель Т 12РТ – 240 и второй калибратор, или долото, калибратор, забойный двигатель Т 12РТ – 240 с двумя наваренными на корпусе центраторами диаметром 282 мм.

Эта же компоновка, но без центраторов на корпусе позволяет увеличивать зенитный угол с интенсивностью 1 – 5⁰ на 100 м при одновременном уменьшении азимута на 1 – 5⁰ на 100 м.

При бурении под эксплуатационную колону для стабилизации параметров искривления используется компоновка состоящая из долота, калибратора, забойного двигателя 3ТСШ1 – 195 с двумя шестипланочными центраторами диаметром 213 мм на шпинделе. Такая компоновка, но с одним центратором позволяет стабилизировать зенитный угол с одновременным уменьшением азимута на 1 – 3⁰ на 100 м.

При необходимости увеличении зенитного угла  используются следующие компоновки: долото, калибратор, турбобур 3ТСШ1 – 195, на шпинделе которого установлена центрирующая коронка СТК диаметром 214 мм, или долото, два калибратора соединенных ниппельным проводником, турбобур 3ТСШ1 – 195. При применении этих компоновок зенитный угол повышается с интенсивностью 1 – 3⁰ на 100 м при одновременном уменьшении на 1 – 3⁰ на 100 м.

Для мало интенсивного снижения зенитного угла на 1 – 3⁰ на 100 м используется компоновка состоящая из долота, калибратора, турбобура 3ТСШ1 – 195. При этом азимут также уменьшается на 1 – 3⁰ на 100 м. при необходимости уменьшении зенитного угла с интенсивностью до 3 – 15⁰⁰ на 100 м. на 100 м применяются компоновки, включающие долото, переводник муфтовый, винтовой забойный двигатель Д – 2 – 195, переводник, ЛБТ 147х11 длиной 12 м или долото, переводник, труба ТБПК 127х11 длиной 6 - 8 м, калибратор, турбобур 3ТСШ1 – 195. При применении последней компоновки азимут скважины снижается с интенсивностью 3 – 5
