Проверка действия блокировки защиты при неисправностях в цепях напряжения (только в ДФЗ-503). При проверке  измеряется ток небаланса в обмотке исполнительного реле блокировки 2-КР5 (см. рис. 9.2) миллиамперметром магнитоэлектрической  системы с малым потреблением при нормальной  схеме. Ток небаланса обычно бывает менее 0,1 мА. Затем при поочередном снятии всех фаз комплекта звезды трансформаторов напряжения (А, В, С, 0 и АВС) и всех фаз комплекта разомкнутого треугольника трансформаторов напряжения (а, b, c и с abc) измеряют также ток в обмотке исполнительного реле (миллиамперметр на пределах до 40 мА) и наблюдают за поведением контактов исполнительного реле. Реле при всех комбинациях снятия фаз должно четко срабатывать (кратность тока к току срабатывания при самых неблагоприятных случаях - не менее четырех).

Снятие фазной характеристики и определение углов блокировки защиты. При снятии фазной характеристики определяется зависимость тока в обмотке отключающего выходного реле органа сравнения фаз от угла сдвига между ВЧ импульсами приемопередатчиков. Фазная характеристика снимается при номинальных напряжениях постоянного тока. Защищаемая линия при этом может быть отключена. Приемопередатчики с обеих сторон запускаются кнопками. На выходе приемопередатчиков  (параллельно ВЧ кабелям) подключаются электронные осциллографы. К манипуляторным лампам  приемопередатчиков через изолирующие трансформаторы подводится напряжение U= 100  В (рис. 9.9). Последовательно с обмоткой отключающего pеле  органа сравнения фаз включается миллиамперметр магнитоэлектрической системы. Угол напряжения манипуляции регулируется с одной стороны линии фазорегулятором и контролируется фазометром (фазоиндикатором). С помощью фазорегулятора устанавливается  нуль отсчета - такое положение  ВЧ импульсов, когда середины их совпадают. Изменяя угол между ВЧ импульсами от 0 до 360° через каждые 15-30°, по миллиамперметрам, измеряющим ток в обмотках отключающих реле, определяют токи для различных значений углов. По полученным данным строится фазная характеристика защиты. При снятии обеих ветвей фазной характеристики измеряют токи срабатывания и возврата отключающих реле и соответствующие им углы блокировки. При отклонении измеренных углов блокировки от заданных производится подстройка переключением дополнительных секций обмоток или непосредственно механической регулировкой самих реле. При несимметричной фазной  характеристике за угол блокировки принимается меньший из углов. Несимметрия вызывается различием ВЧ сигналов своего и удаленного приемопередатчиков, искажением формы импульсов и отраженными  импульсами (при одночастотной настройке). При несимметрии 5-8° защиту можно включать в работу, при больших отклонениях необходимо найти и устранить причину.

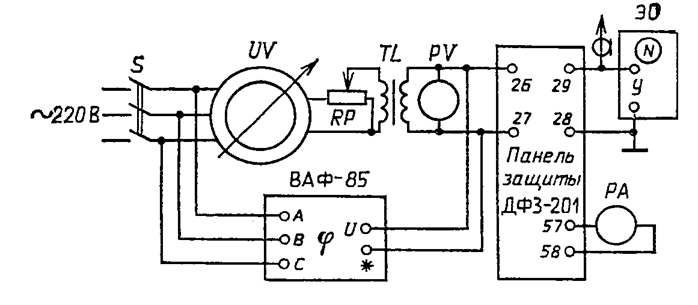

Рис. 9.9. Схема снятия фазной характеристики дифференциально-фазной ВЧ защиты типа ДФЗ-201 при помощи фазорегулятора:

UV - фазорегулятор; ВАФ-85 - вольтамперфазоиндикатор;   TL - изолирующий

трансформатор; ЭО - электронный осциллограф; 1 - ВЧ кабель

Снятие фазной характеристики производится только при первом включении защиты (или при каких-либо изменениях, касающихся блока сравнения фаз к приемопередатчика). При нормальных эксплуатационных проверках ее не снимают. Для контроля за состоянием органа сравнения фаз измеряют только токи срабатывания и возврата обоих поляризованных реле при питании органа сравнения фаз переменным напряжением от постоянного источника (см. § 9.4). В связи с тем что форма кривой тока органа сравнения фаз при снятии фазной характеристики значительно отличается от синусоидальной, токи срабатывания и возврата поляризованных реле, определенные по фазной характеристике, будут отличаться от измеренных при питании органа фаз переменным напряжением от постороннего источника.
