Приближенно время опорожнения газопровода через продувочную свечу можно определить по номограмме на рис. 4.20, составленной для метана при 288 К. На графике приняты следующие обозначения:  - внутренний диаметр газопровода;  - внутренний диаметр продувочной свечи;  - отношение рабочего сечения крана к сечению продувочной свечи;  - длина участка газопровода; - давление в газопроводе; - время опорожнения участка газопровода.

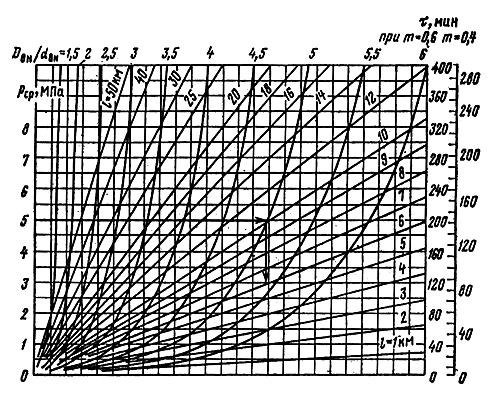

Рис. 4.20. Номограмма для определения времени опорожнения газопровода:

  /

Величина  на практике принимается обычно равной 0,3-0,4. При других значениях , отличных от приведенных на графике, время опорожнения участка газопровода пересчитывают по формуле  =  0,4/, где  - время опорожнения участка газопровода при  = 0,4.

Пример 4.11. Определить время опорожнения газопровода при среднем давлении  = 5 МПа, /= 5,  = 6 км,  = 0,4.

Решение

По графику на рис. 4.20

= 5 МПа  / = 5   = 6 км   = 0,4  = 118 мин.
