Наладка промежуточных реле типа рп-341

Наладка промежуточных реле типа РП-341 выполняется в том же объеме, что и наладка промежуточных реле других типов с некоторыми особенностями. При наладке механической части реле РП-341 необходимо обратить особое внимание на регулирование силовых контактов, обеспечивающих безразрывное переключение цепей трансформаторов тока в схемах с дешунтированием катушек отключения приводов выключателей. Как уже отмечалось, усиленные контакты этих реле способны шунтировать и дешунтировать цепь при вторичных токах до 150 А. Контакты нормального исполнения реле РП-341 способны размыкать цепь переменного тока мощностью 450 В·А при токе до 2 А и напряжении до 220 В и замыкать цепь мощностью 1000 В·А при токе до 15 А и напряжении до 220 В.

Проверяется ток срабатывания, возврата реле и ток надежной работы. При проверке ток регулируется реостатом. Этим обеспечивается синусоидальная форма, необходимая для правильной настройки реле с насыщающимися трансформаторами. Ток подается на зажимы реле 8-14.

Для оценки состояния выпрямительного моста в реле снимается характеристика зависимости выпрямленного напряжения на зажимах реле 11-13 от тока в первичной обмотке насыщающегося трансформатора до вторичного расчетного тока КЗ.

Наладка реле времени типа РВ-200. Реле предназначено для работы на переменном оперативном токе для создания регулируемой выдержки времени. Пуск реле РВ-217 - РВ-248 происходит при подаче напряжения на его обмотку.

Для реле РВ-215 - РВ-245, пуск которых происходит при снятии напряжения с обмотки, привод механизма дополнен вспомогательным рычагом и заводной пружиной. Схемы внутренних соединений реле времени РВ-218, РВ-248, РВ-215 К, РВ-245 К приведены на рис. 13.14.

Предусмотрен с целью проверки

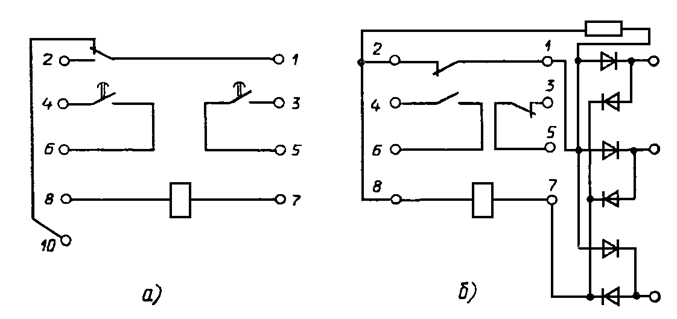

Рис. 13.14. Схема внутренних соединений реле времени:

а -  РВ-218, РВ-248; б -  РВ-215 К, РВ-245 К

Технические характеристики реле РВ-200 даны в табл. 13.7.

Реле РВ-215 - РВ-245 в комплекте с выпрямительным устройством ВУ-200 работают в трехфазных схемах и обозначаются соответственно РВ-215 К - РВ-245 К.

В объем проверки реле при новом включении входит: проверка механической части и внешний осмотр; проверка состояния изоляции, искрогасительного контура, выпрямительного устройства ВУ-200; измерение сопротивления постоянному току цепи обмотки реле (для термически стойких реле); проверка напряжения срабатывания и возврата, а также времени срабатывания.

Таблица 13.7. Технические характеристики реле времени РВ-200

Тип реле

Диапазон уставок, с

Номиналь- ное напряжение UНачинает протекать ток по, В

Сопротив- ление обмотки, Ом

Контакты









с выдержкой времени

мгновенный

РВ-215

РВ-225

РВ-235

РВ-245

0,1-1,3

0,25-3,5

0,5-9,0

1,0-20

100

127

220

380

Импульса на управляющий

Не норми- руется

Основной и временно замыкающий

Переключа- ющий

РВ-215К

РВ-225К

РВ-235К

РВ-245К

0,1-1,3

0,25-3,5

0,5-9,0

1,0-20

100

220

-

-

210

1000

-

-

Безразрывное переключение цепей трансформаторов

Основ- ной и вре- менно замы- кающий

-

РВ-217

РВ-227

РВ-237

РВ-247

0,1-1,3

0,25-3,5

0,5-9

1,0-2,0

100

220

-

-

Border-bottom

Не норми- руется

Основной

Переключа- ющий

РВ-218

РВ-228

РВ-238

РВ-248

0,1-1,3

0,25-3,5

0,5-9,0

1,0-20

-

-

-

-

-

-

-

-

Top style

Основ- ной и вре- менно замы- кающий

Переключа-

ющий

Примечание. Для реле указанных типов при 1,1 U0,25-0 термическая стойкость длительная.

При проверке механической части реле РВ-215 - РВ-245 необходимо учитывать, что часовой механизм должен быть установлен так, чтобы при втянутом якоре и полностью заведенном механизме между роликом и основным качающимся рычагом был зазор 0,5-1 мм. Учитывается также, что при отпущенном якоре между пальцем заводного рычага часового механизма и вспомогательным рычагом должен быть зазор не менее 0,5 мм.

Проверка состояния изоляции, как правило, производится в полной схеме.

Проверка искрогасительного контура заключается в проверке его элементов.

Проверка выпрямительного устройства ВУ-200 выполняется, если напряжение срабатывания или возврата реле выходит за нормируемые пределы, а также при работе реле с повышенной вибрацией.

Проверка напряжений срабатывания и возврата реле производится с помощью переносного устройства УПЗ-1 (блок К-500) или У5053 (блок К-513). Напряжения измеряются приборами класса точности не ниже 1,5. Напряжение срабатывания реле РВ-217 - РВ-248 определяют при подаче напряжения на реле толчком. Напряжение срабатывания реле РВ-215 - РВ-245 определяют при плавном снижении напряжения. За напряжение срабатывания принимается напряжение, при котором отпадает якорь реле. Напряжение возврата этой группы определяется при подаче напряжения на реле толчком. За напряжение возврата принимается напряжение, при котором якорь реле мгновенно втягивается в сердечник.

При всех измерениях напряжение срабатывания и возврата должно соответствовать  указанным в табл. 13.8 значениям.

Регулирование напряжений срабатывания и возврата реле не предусмотрено. Обычно значения напряжений находятся в допустимых пределах. При отклонении напряжения срабатывания и возврата от значений, приведенных в табл. 13.8, эти значения могут быть получены установкой возвратной пружины нормальной жесткости.

Таблица 13.8.  Напряжения срабатывания и возврата реле РВ-200

Тип реле

UNaladka_promezhutochnyx_rele_tipa_rp-341_10/U401, БПЗ-402

UРубильник, выключатель/U25pt 0cm 5

РВ-217 - РВ-248

Блока питания поляризованном 0,85

Border-top 0,05

РВ-215 - РВ-245

0,05-0,55

Border-bottom 0,8

РВ-215К - РВ-245К

25pt 0cm 5 0,35 (при трехфазном питании)

Возврата реле производится с 0,55 (при двухфазном питании)

Solid windowtext 1 0,8

Проверить отсутствие вибрации контактов реле в подтянутом положении якоря.

Проверка времени срабатывания производится в следующем объеме: измеряется время срабатывания реле на рабочей уставке и на всех уставках тех реле, уставки на которых изменяются оперативным персоналом (например, реле времени в схеме защиты обходного выключателя); измеряется время замкнутного состояния временно замыкающих контактов.

Проверку производят с помощью переносного устройства УПЗ-1 (блок К-500) или У5053 (блок К-513). Измерение времени срабатывания реле следует производить при номинальном значении напряжения.

Разброс времени срабатывания реле, отклонение среднего значения времени срабатывания от уставки по шкале и время замкнутого состояния временно замыкающих контактов при срабатывании реле должны находиться в соответствии со значениями, приведенными в табл. 13.9.

Таблица 13.9.  Разброс значений и отклонение от уставки времени

срабатывания реле РВ-200

Диапазон уставок, с

Разброс значений, с

Отклонение от уставки, с

Время замкнутого состояния временно





минимальной

максимальной

замыкающих контактов, с

0,1-1,3

0,06

Схемы внутренних соединений0,05

L1, тиристоры V3, V50,15

0,05-0,12

0,25-3,5

0,12

25pt 0cm 50,1

Solid windowtext 10,4

0,1-0,4

0,5-9,0

0,25

139 valign0,12

Top style0,5

0,25-0,75

1,0-20

0,8

25pt 0cm 50,2

139 valign1,5

0,6-1,6

Проверка реле времени типа РВМ при новом включении производится в следующем объеме: проверка механической части и монтажа элементов реле; проверка изоляции мегомметром 1000 В; испытание электрической прочности изоляции всех токоведущих частей относительно корпуса напряжением 1000 В 50 Гц в течение 1 мин; проверка электрических характеристик; определение напряжения трогания электродвигателя, В; напряжения  срабатывания электромагнитного сцепления, В; напряжения возврата электромагнитного сцепления, В; настройка реле на рабочих уставках при USolid windowtext и проверка четкости работы реле при 0,8 UРеле Р типа.

Наладка устройств типа УКП. Схема устройства УКП 1-380 представлена на рис. 13.15. Схема устройства УКП1-220 незначительно отличается от схемы УКП1-380 и здесь не приводится. Особенности схемы УКП1-380 следующие. Переключателем  S1 осуществляется переключение с рабочей линии на резервную и отключение устройств питания от питающей сети. Сопротивления R1-R6 определяют ток нагрузки на выводах “320 А”, сопротивления R7-R9 - на выводах “150 А”.

Top style

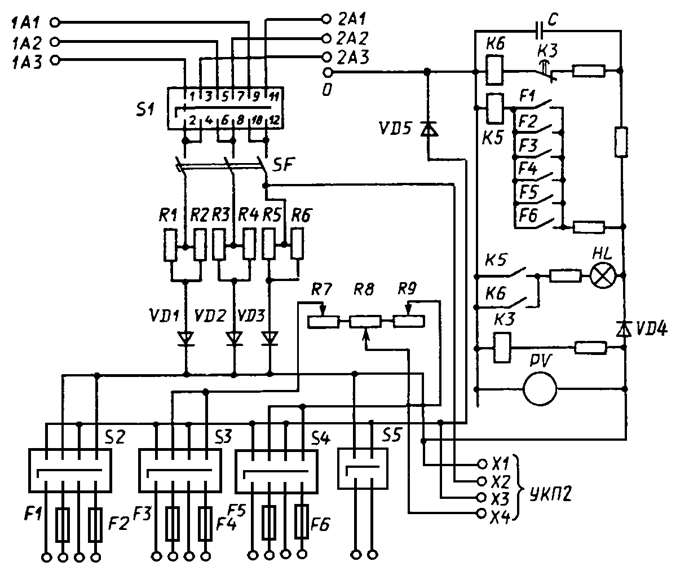

Рис. 13.15. Электрическая принципиальная схема устройства типа УКП1-380

Переключатели S3-S5, S6 коммутируют устройство в различных режимах работы. Защита от токов КЗ на стороне выпрямленного напряжения осуществляется быстродействующими предохранителями F1-F12 для УКП 1-220 и F1-F6 для УКП1-380. Сигнальные контакты предохранителей включены в цепь питания указательного реле К5. Автоматический выключатель SF защищает устройство питания от внутренних КЗ и перегрузок. Размыкающий контакт реле КЗ с выдержкой времени 1 с действует на указательное реле К6 при исчезновении выпрямленного напряжения.

Наладка устройства заключается в проверке изоляции и опробовании в различных режимах.

Сопротивление изоляции измеряется относительно корпуса с помощью вольтметра поочередным подключением к шинам “+” и “-“.

Устройство УКП2 (рис. 13.16) содержит катушку индуктивности L3, в которой происходит накопление электромагнитной энергии при подаче напряжения на электромагнит включения выключателей и систему коммутации, обеспечивающую быстрое подключение указанной катушки к электромагниту в случае включения выключателя на КЗ, сопровождающееся резким снижением напряжения.

Особенности схемы УКП1-380

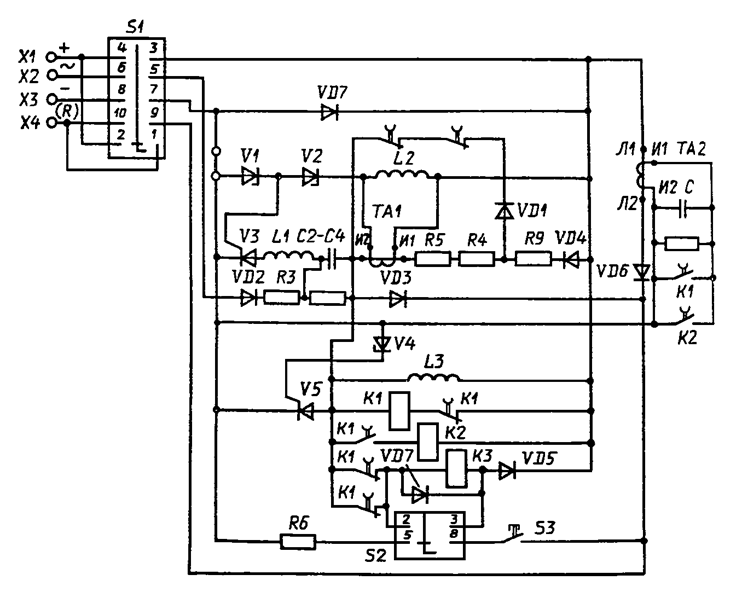

Рис. 13.16. Электрическая принципиальная схема устройства УКП2

Устройство имеет два режима работы: “Работа” и “Опробование”.

В режиме “Работа” переключатель S2 устанавливается в положение “Работа”, переключатель S1 - в положение 1 “Выключено”.

При подаче напряжения на электромагнит включения выключателя через первичную обмотку трансформатора тока ТА2 проходит ток по цепи X1 (“+” питания), зажимы Л1-Л2 трансформатора тока ТА2, диод  VD6, Х4, электромагнит включения выключателя, Х3 (“-“  питания). На зажимах И1-И2 вторичной обмотки трансформатора ТА2 индуктируется импульс напряжения, обеспечивающий открывание тиристора V5, в результате чего:

а) начинает протекать ток в катушке L3;

б) начинается заряд конденсаторов С2-С4 по цепи Х2, VD2, R3, V5, Х3;

в) начинает протекать ток по цепи X1, VD4, R9, R4, R5 первичная обмотка трансформатора ТА1, V5, ХЗ;

г) срабатывает реле К1, а затем К2.

Контакты реле К1 и К2 шунтируют вторичную обмотку трансформатора тока ТА2, обеспечивая однократность подачи отпирающего импульса на управляющий электрод тиристора V5.

Если включение выключателя сопровождается возникновением КЗ в сети, напряжение питания УКП2 резко уменьшается, что приводит к резкому уменьшению тока в первичной обмотке трансформатора тока ТА1. При этом на вторичной обмотке ТА1 формируется импульс, открывающий тиристор V3, после чего начинается разряд  конденсаторов С2-С4 через катушку L1, тиристоры V3, V5. Ток разряда запирает тиристор V5. Электромагнитная энергия, запасенная в катушке  L3, выделяется в электромагните включения выключателя (разряд происходит по цепи L3, VD3, Х4, электромагнит выключателя, Х3, VD7, L3), обеспечивая включение выключателя на КЗ с посадкой механизма привода на защелку в соответствии с требованиями ГОСТ 687-78 Е.

Режим “Опробование” предусмотрен с целью проверки исправности элементов схемы и работоспособности устройства.  В этом режиме переключатель S2 переводится в положение “Опробование” (замыкаются контакты 5-8, размыкаются 2-3), после чего замыкается кнопка S3. При этом через первичную обмотку трансформатора ТА2 проходит ток, ограниченный резистором R6. Импульс на вторичной обмотке ТА2 открывает тиристор V5, и схема работает аналогично режиму “Работа” при нормальном включении выключателя.

Разряд индуктивности L3 в режиме “Опробование” происходит через диод VD7, указательное реле К3 и диод VD5 (по цепи L3, контакты реле К1, VD7, КЗ, VD5, L3). Срабатывание указательного реле свидетельствует об исправности элементов схемы и ее работоспособности.

Измерение сопротивления изоляции производится между выводами токоведущих цепей, не связанных между собой электрически, а также между выводами этих цепей и корпусом. Оно должно быть не менее 10 МОм. Испытания проводятся мегаомметром на напряжение 1000 В.

Для включения в работу в устройстве УКП1 необходимо: переключатель S1 установить в положение 1 “Работа”, переключатель S7 (для устройства питания УКП1-220) - в среднее положение; включить автоматический выключатель S2; включить переключателями S3, S4, S5 нужный выход; показание вольтметра при этом должно соответствовать напряжению холостого хода.

В устройстве УКП2 необходимо: переключатель S1 установить в положение 1 “Включено”, переключатель S2 - в положение “Опробование”;  нажать кнопку S3, при этом в исправном УКП2 должен выпасть указатель реле КЗ, переключатель S2 перевести в положение “Работа”, указательное реле возвратить в исходное положение.

Измерение сопротивления изоляции в устройстве УКП1-220 производится следующим образом:

переключатель S7 устройства УКП1-220 устанавливается в среднее  положение “Выпрямленное напряжение”, измеряется напряжение;

переключатель S7 устанавливается в положение “UПереключателем  S1 осуществляется переключение”, фиксируются показания вольтметра “USolid windowtext 1”,  В;

переключатель S7 устанавливается в положение “UСрабатывания принимается”,  фиксируются показания вольтметра “UМеханизма дополнен вспомогательным”,   В;

определяется  сопротивление изоляции “минус”, Ом, по формуле

RSolid windowtext 1=Переключатель, ключ в цепях

определяется сопротивление изоляции шины “плюс”, Ом, по формуле

RSolid windowtext 1=Solid windowtext 1

переключатель S7 устанавливается в среднее положение.

В устройстве УКП2 выполняются следующие измерения и регулировки

измерение индуктивности и активного сопротивления катушек L2 и L3. Параметры этих катушек должны быть в пределах: L2-L-1 мГнКорпуса с помощью вольтметра10 %; R-3,0 ОмSolid windowtext 110 %; L3-L-88  мГнЕго вход  напряжения10 %, R-0,9 ОмЗа напряжение срабатывания5 %;

проверка и регулировка реле К1 и К2. Обращается внимание на зазор между подвижным и неподвижным контактами (должен быть не менее 2,5 мм), на провал контактных мостиков (должен быть не менее 0,5 мм), на воздушный зазор между якорем и скобой электромагнита в сработанном состоянии (должен быть не менее 0,5 мм для предотвращения залипания якоря из-за остаточного намагничивания).

Проверка блоков питания. Производится внешний осмотр на отсутствие механических повреждений; проверяется монтаж и состояние механической части; производится проверка надежности крепления всех элементов, качества паек и болтовых соединений.

Проверка изоляции производится при вынутом из блока питания поляризованном реле Р типа РП-7(блока БПЗ-401), закороченных конденсаторах и полупроводниковых выпрямителях мегомметром на напряжение 1000 В. При этом проверяется сопротивление изоляции входных и выходных токоведущих цепей между собой и относительно корпуса (должно быть не менее 50 МОм) и сопротивление изоляции поляризованного реле мегаомметром 500 В. (Проверяется также сопротивление изоляции между обмотками, контактами и магнитопроводом реле при различных положениях якоря - оно должно быть не менее 100 МОм).

После измерения сопротивления изоляции производится испытание электрической прочности изоляции токоведущих цепей напряжением 1000 В, 50 Гц в течение 1 мин.

Проверка блока питания на рабочих уставках на холостом ходу  производится у блоков БПН-11, БПН-1002, БПЗ-401 по схеме, приведенной на рис. 13.17 или 13.18 (для блока БПН-1002).

К ВАФ-85

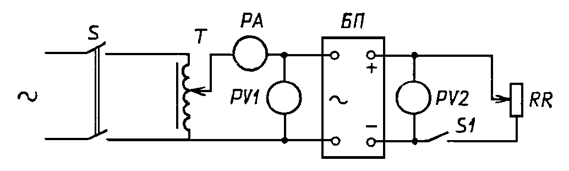

Рис. 13.17. Схема проверки блока питания БПН-11

Border-right

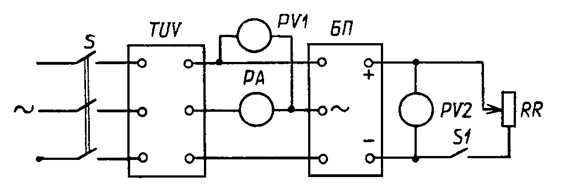

Рис. 13.18. Схема проверки блока питания БПН-1002

При холостом ходе блока питания (ключ SA1 отключен) плавно увеличивается напряжение на его входе от нуля до номинального значения. При напряжении 10-15 % и 100 % номинального измеряется ток холостого хода и выходное напряжение. Ток холостого хода при напряжении на выходе 10-15 % номинального должен составлять не более 10-25% I428 valign, а выходное напряжение - 10-15% значений, измеренных при номинальном напряжении.

У блоков БПТ-11, БПТ-1002, БПЗ-402 проверка производится по схеме, приведенной на рис. 13.18.

При холостом ходе блока питания (ключ SA1 отключен) плавно увеличивается ток на входе от нуля до тока наступления феррорезонанса. За ток наступления феррорезонанса принимается максимум входного тока, после  которого наблюдается резкое уменьшение тока при практически неизменном положении регулятора автотрансформатора. Если ток  соответствует техническим характеристикам (см. табл. 13.4), то блок питания считается исправным.

Проверка блоков питания на рабочих уставках под нагрузкой производится по схеме, приведенной на рис. 13.17 или 13.18.

При проверке блоков питания под нагрузкой длительное протекание тока максимальной нагрузки недопустимо, поэтому измерения в этом режиме следует производить быстро, а питание подавать в схему проверки кратковременно.

На выход блока подключается резистор с сопротивлением, соответствующим эксплуатационной нагрузке в режиме максимального потребления.

Измеряется напряжение на выходе блока питания при подаче на его вход  напряжения, равного 0,8; 1,0; 1,1 номинального входного  напряжения (для блоков БПН-11, БПН-1002, БПЗ-401), или тока, равного 1,0; 1,2; 1,25 уставки наступления феррорезонанса (для блоков БПТ-11, БПТ-1002, БПЗ-402).

По результатам измерений определяется напряжение (ток) надежной работы, т. е. минимальное напряжение (ток) на входе блока питания, при котором обеспечивается напряжение на его выходе, равное 0,8 номинального выходного напряжения.

Проверка поляризованного реле при подключенной нагрузке блока БПЗ-401  производится по схеме рис. 13.17 при подключенной нагрузке (ключ SA1 включен). Напряжение  срабатывания реле Р, измеренное на входе блока питания, должно быть не более 0,7 номинального входного напряжения, коэффициент возврата - не менее 0,25.

Определение времени заряда блока конденсаторов до напряжения 0,8 U0,5-9,0 (для блоков БПЗ-401, БПЗ-402) производится по схеме, приведенной на рис. 13.19, с использованием промежуточного реле  KL, время срабатывания которого должно приблизительно соответствовать нормируемому времени заряда конденсаторов. Для этого включается ключ S и после срабатывания реле KL сразу измеряется напряжение на блоке конденсаторов, которое должно быть не менее 0,8 номинального  входного напряжения. Время заряда должно быть не более 70 мс.

И сопротивление изоляции поляризованного

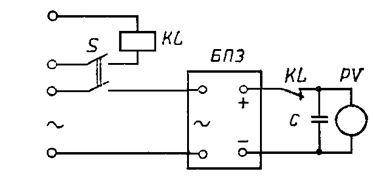

Рис. 13.19. Схема проверки времени заряда блока конденсаторов

Время заряда блока конденсаторов от БПЗ-401 определяется при номинальном  входном напряжении, от БПЗ-402 - при трехкратном токе уставки  по току наступления феррорезонанса.

ПРИЛОЖЕНИЕ 1

Обозначения элементов электрических схем, принятые в книге

Обозначение

Наименование элемента





AV

Устройство регулирования напряжения

АС

Устройство АВР

АК

Устройство (комплект) реле токовых защит

АКВ

Устройство блокировки типа КРБ

АКS

Устройство АПВ

AKV

Устройство комплектное продольной дифзащиты ЛЭП

AKZ

Устройство комплектное реле сопротивления

AR

Устройство комплектное реле УРОВ

С

Конденсатор

ЕА1

Шинка вспомогательная (711)

ЕА2

Шинка вспомогательная (713)

ЕАН

Шинка вспомогательная собирательная

ЕА.А

Шинка вспомогательная напряжения (А790)

ЕА.С

Шинка вспомогательная напряжения (С790)

ЕВ

Шинка блокировки

+ЕС

Шинка управления “+”

-ЕС

Шинка управления “-“

ECS1

Шинка синхронизации (721)

ECS2

Шинка синхронизации (722)

ECS3

Шинка синхронизации (723)

ECS4

Шинка синхронизации (724)

+ЕН

Шинка сигнализации “+”

-ЕН

Шинка сигнализации “-”

ЕНА

Шинка сигнализации аварийной

ЕНР

Шинка сигнализации предупредительной

ЕНТ

Шинка сигнализации технологической

(+) ЕР

Шинка мигания

ЕРD

Шинка съема мигания

ES1.A

Шинка напряжения синхронизации (А610)

ES1.С

Шинка напряжения синхронизации (С610)

ES2.A

Шинка напряжения синхронизации (А620)

ES2.С

Шинка напряжения синхронизации (С620)

ESD

Шинка напряжения синхронизации (А780)

EV1.A

Шинка напряжения (1Т с обмотками, соединенными в звезду)

EV1.В

Шинка напряжения (1Т с обмотками, соединенными в звезду, В600)

EV1.С

Шинка напряжения (1Т с обмотками, соединенными в звезду, С600)

EV1.N

Шинка напряжения нейтрали (1Т с обмотками, соединенными в звезду, С600)

EV1.Н

Шинка напряжения нейтрали (1Т с обмотками, соединенными в разомкнутый треугольник, Н600)

EV1.U

Шинка напряжения нейтрали (1Т с обмотками, соединенными в разомкнутый треугольник, И600)

EV1.К

Шинка напряжения (1Т с обмотками, соединенными в разомкнутый треугольник)

EV1.F

Шинка напряжения (1Т с обмотками, соединенными в разомкнутый треугольник)

ЕVM.1

Шинка защиты минимального напряжения (011)

ЕVM.2

Шинка защиты минимального напряжения (013)

EY

Шинка питания приводов выключателей

НL

Прибор световой сигнализации

HLA

Световое табло

HLG

Лампа с линзой зеленой

HLR

Лампа с линзой красной

HLW

Лампа с линзой белой

HV

Ионный полупроводниковый сигнализатор

FU

Плавкий предохранитель

FV

Разрядник

К

Реле

КА

Реле тока

КАТ

Реле тока с насыщающимся трансформатором

KAW

Реле тока с торможением

KAZ

Реле тока фильтровое

КВ

Реле блокировки

КН

Реле указательное

КНА

Реле импульсной сигнализации

KL

Реле промежуточное, исполнительный орган

КМ

Контактор, пускатель

KQC

Реле положения “Включено”

KQT

Реле положения “Отключено”

KSG

Реле газовое

KSV

Реле контроля цепей напряжения

КТ

Реле времени

KV

Реле напряжения

KW

Реле мощности

KZ

Реле сопротивления

L

Реактор, дроссель, дугогасительная катушка

М

Двигатель

РА

Амперметр

РС

Счетчик импульсов

PF

Частотомер

РНЕ

Указатель положения

РО

Осциллограф

РQ

Указатель РПН

РS

Синхроноскоп

РТ

Секундомер, часы

PTY

Секундомер электрический (c электромагнитным приводом)

PTV

Секундомер электронный

PV

Вольтметр

PW

Ваттметр

R

Резистор

Потенциометр

RR

Реостат

Q

Рубильник, выключатель силовых цепей

S

Рубильник, выключатель вспомогательных цепей, коммутационное устройство

SA

Переключатель, ключ вторичных цепей

SAB

Переключатель, ключ в цепях блокировки

SB

Кнопка

SF

Автоматический выключатель

SG

Блок испытательный

SQ

Путевой выключатель конечный

SX

Накладка оперативная

Т

Трансформатор

ТА

Трансформатор тока

TAN

Трансформатор тока нулевой последовательности

TAV

Трансреактор

TL

Трансформатор промежуточный, нагрузочный, безопасности

TUV

Трансформатор регулировочный

TV

Трансформатор напряжения

UV

Фазорегулятор, преобразователь напряжения

UVM

Фазорегулятор моторный

V

Электронный прибор

VC

Выпрямитель

VD

Диод, стабилитрон

VL

Электровакуумный прибор

VS

Тиристор

VT

Транзистор

Х

Устройство соединительное

ХА

Испытательный блок

XG

Испытательный зажим

XN

Соединение неразборное

ХР

Соединение контактное, штырь

XS

Соединение контактное, гнездо

ХТ

Соединение разборное

XW

Соединение ВЧ

YAC

Электромагнит включения

YAT

Электромагнит отключения





ПРИЛОЖЕНИЕ 2

Спецификация на приставку П-77-1 к ВАФ-85

Обозначение по схеме

ГОСТ, ТУ

Тип

Количество, шт.

R1

ГОСТ 7113-66, ВД 7113-71

МЛТ-0,5

510КЭтим обеспечивается синусоидальная10%

1

R2

ГОСТ 7113-66, ВД 7113-71

МЛТ-0,5

360 Ом0,5-910%

1

R3

ГОСТ 7113-66, ВД 7113-71

МЛТ-0,25

1 кРеле KL сразу измеряется10%

1

R4*

ГОСТ 7113-66, ВД 7113-71

МЛТ-0,25

15-25 к

1

R6*

ГОСТ 7113-66, ВД 7113-71

МЛТ-0,25

3,5-6 к

1

R8*

ГОСТ 7113-66, ВД 7113-71

МЛТ-0,25

5-20 к

1

R10

ГОСТ 7113-66, ВД 7113-71

МЛТ-0,25

1 кSolid windowtext10%

1

R5, R7,

R9

ОЖО, 468, 047, МРТУ

СПО-0,15

3,3Solid windowtext 120%

3

С1, С2

ОЖО, 461, 077, МРТУ

К76-3

1,5Цепей и корпусом250 В25pt 0cm 5

10%

2

С3, С4

ОЖО, 464, 031, МРТУ

К50-6

20Border-bottom15 В25pt 0cm 5

2

С5

ОЖО, 460, 020, ТУ

КЛС-1

1000 пфSolid windowtext 120%

1

С6

ОЖО, 464, 044, МРТУ

К53-1А

0,221,0-2020ВПо цепи X1 20%

1

С7

ОЖО, 463, 032, ТУ

МБМ

1,025pt 0cm 5160ВTd width 10%

1

С8

ОЖО, 464, 044, МРТУ

К53-1А

1,5Text-indent30В0cm 520%

1

V1-V4

Ц23, 362, 003

КД105В

4

V5

ГОСТ 17126-71

Д816В

1

V6, V7

ГОСТ 14913-69

Д814

2

А1

БКО, 348, 095 ТУ

Микросхема

К1УТ401Б

1

Х1-Х4

ГАО, 364, 008 ТУ

Штепсель ШПЧ-2

4

Х5, Х6

ГАО, 564, 010 ТУ

Розетка РД1

1

_____________________

* Подбирается при настройке.



Интересная статья? Поделись ей с другими:
