Подготовительные работы при сооружении воздушных линий электропередачи

После выполнения организационных мероприятий до начала строительно-монтажных работ приступают к первому этану строительства ЛЭП - подготовительным работам.

Устройство временных сооружений в местах размещения прорабских участков имеет большое значение при организации работ на трассах ЛЭП для трубопроводов. Наиболее предпочтительным является выбор места расположения временных сооружений электролинейщиков в местах расположения временных сооружений трубостроителей. В этом случае создаются наиболее благоприятные условия для организации работ, размещения бригад и их обслуживания (питание, культурный досуг, политвоспитание), эксплуатации машин и механизмов. На местах стоянки технологических потоков по строительству трубопроводов организуют:

площадки бытового и общего назначения, где используются вахтовые жилые комплексы (ВЖК) или передвижные вагон-домики со столовой, баней, а в некоторых случаях с бассейном и спортзалом;

открытую стоянку машин и механизмов, где, как правило, размещаются топливозаправочная установка и профилактические мастерские по обслуживанию механизмов;

склад горюче-смазочных материалов;

площадки открытого хранения материалов с устройством передвижных вагонов-складов, слесарных мастерских.

Вблизи этих сооружений удобно расположить и временные базы складирования материалов оборудования, так как они будут находиться вблизи трассы трубопровода с удобной транспортной схемой развозки грузов по трассе. Временные склады необходимо также устраивать в районе железнодорожной станции, пристани или причала, куда будут поступать опоры, материалы и оборудование с заводов-поставщиков, если эти пункты удалены от трассы строительства.

Осмотр и подготовку трассы осуществляют после детального ознакомления с проектом ЛЭП непосредственно на местности.

Осмотр трассы желательно проводить с представителем генерального подрядчика, строящего трубопровод. Передвигаться при осмотре трассы рекомендуется пешком или на тех транспортных средствах, которые в дальнейшем будут использованы для перевозки бригад рабочих и грузов. Это делается для того, чтобы при осмотре трассы одновременно проверить проходимость трассы или вдольтрассовых проездов и подъездных дорог для перевозок груза. При осмотре трассы на всем ее протяжении проверяют соответствие трассы проекту, необходимость переустройства пересекаемых ЛЭП и линий связи, сноса строений, переустройства инженерных сооружений, уборки деревьев и сучьев, которые могут помешать проезду или строительству.

Одновременно с представителем генерального подрядчика определяют места и направление движения техники трубостроительного потока с тем, чтобы он не проходил в зоне строительства ЛЭП во избежание поломки линии электропередачи.

В соответствии с инструкцией ВСН2-62-75 вдольтрассовая ЛЭП должна быть расположена с левой стороны от первой нитки трубопровода, считая по ходу перекачки продукта. Расстояние ЛЭП от трубопровода определяется его диаметром, расположением кабеля технологической связи и удельным сопротивлением грунтов. Поперечный разрез трассы трубопровода и ЛЭП приведен на рис. 27, а и б, а нормируемые расстояния - в табл. 34.

Solid windowtext 1

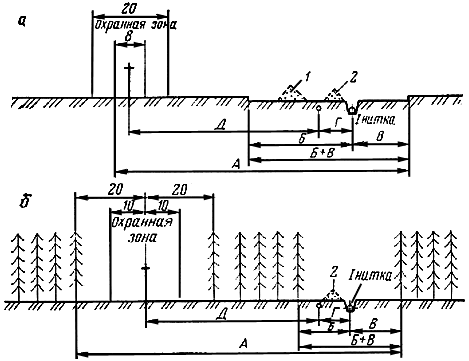

Рис. 27. Поперечный разрез трассы трубопровода и ЛЭП:

а - по сельскохозяйственным угодьям; б - на землях несельскохозяйственного назначения

и Гослесфонда; 1 - отвал плодородного грунта для рекультивации; 2 - отвал грунта из траншеи

Таблица 34

Нормируемые расстояния от ЛЭП и кабеля связи до трубопровода

Диаметр трубопровода, мм

Общая ширина полосы отвода А (в м) при удельном сопротивлении грунта

Ширина полосы отвода на строительство трубопровода, м

Рас-

стояние Г от кабеля связи до трубо-

провода, м

Расстояние Д от кабеля связи до ЛЭП (в м) при удельном сопротивлении грунта Solid windowtext 1, Ом·м

Расстояние Д+Г от трубопровода до ЛЭП (в м) при удельном сопротивлении грунта 0cm 2, Ом·м

100

500

1000

>1000

Б+ В

Б

В



100

500

1000

>1000

100

500

1000

>1000

При ширине полосы отвода под ЛЭП, равной 8 м

426

32

34

35

36

28

16

12

8

8

10

11

12

16

18

19

20

720

33

35

36

37

33

20

13

8

8

10

11

12

16

18

19

20

1020

35

37

38

39

39

25

14

9

8

10

11

12

17

19

20

21

1220

36

38

39

40

42

27

15

9

8

10

11

12

17

19

20

21

1420

37

39

40

41

45

29

16

9

8

10

11

12

17

19

20

21

При ширине полосы отвода под ЛЭП, равной 40 м

426

46

48

49

50

20

12

8

8

8

10

11

12

16

18

19

20

720

47,5

49,5

50,5

51,5

23

13

10

8

8

10

11

12

16

18

19

20

1020

51

53

54

55

28

16

12

9

8

10

11

12

17

19

20

21

1220

52

54

55

56

30

18

12

9

8

10

11

12

17

19

20

21

1420

53

55

56

57

32

20

12

9

8

10

11

12

17

19

20

21

Ширина полосы отвода земель для строительства одного трубопровода Б+В, устанавливаемая "Нормами отвода земель магистральных трубопроводов" (#M12291 901707769СН 452-73#S), зависит от диаметра трубопровода. Расстояние Г от трубопровода до кабеля технологической связи принимается согласно СНиП II-45-75 в зависимости от диаметра трубопровода и составляет 8 и 9 м. Расстояние Д от кабеля технологической связи до трассы ЛЭП принимается согласно #M12293 0 1200003114 3645986701 3867774713 77 4092901925 584910322 1540216064 77 77ПУЭ#S в зависимости от удельного сопротивления грунта (табл. 35).
