Основные данные плашечных зажимов для крепления проводов

Марка

Размеры, мм

Провод

Масса, кг



Пресса для опрессовки

25pt 0cm 2

0cm 2

марка

сечение, ммДостигается тем



ПАБ-1-1В

36

20

52

А, АН,

25-50

0,12

АЖ, АС

16-35

ПА-2-1В

47

30

88

А, АН,

70

0,37

АЖ, АС

50-70

ПА-3-1В

64

37

102

А, АН,

95-120

0,80

АЖ, АС

95

ПС-1-1А

42

28

84

ПС-25,

25-35

0,40

ПС-35

ПС-2-1А

47

34

84

ПС-50,

50-70

0,50

ПС-70

После закрепления проводов на первой анкерной опоре приступают к натяжке их и визированию. Провода натягивают по одному или одновременно все три при помощи специального приспособления, выравнивающего усилия при натяжке проводов (рис 37).

76 valign

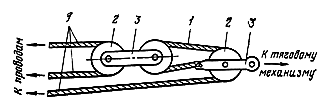

Рис. 37. Приспособление для натяжки трех проводов:

1 - вспомогательный трос; 2 - блок, 3-обойма

Во избежание порчи проводов при их натягивании необходимо использовать специальные монтажные зажимы типа МК, которые крепятся на проводе, а с помощью троса присоединяют к тяговому механизму. При движении тягового механизма слабину проводов в пролете выбирают до проектной величины стрелы провеса, которую контролируют визированием. Направление движения тягового механизма должно быть строго вдоль оси трассы. Если это выполнить невозможно, то провода натягивают, используя отводной блок.

Визирование осуществляют по рейкам, укрепляемым на тех опорах, в пролетах между которыми выполняется этот процесс.

До начала натяжки и визирования определяют проектную стрелу провеса по монтажным таблицам или кривым в зависимости от температуры воздуха во время монтажа. В соответствии с определенной стрелой провеса на стойках опор закрепляют визирные рейки. Монтажник поднимается на опору и следит за тем, что бы низшая точка провеса провода оказалась на одной линии, соединяющей визирные рейки. В этом случае стрела провеса окажется проектной, так как рейки закреплены на расстоянии, равном стреле провеса от траверс или монтажных блоков, на которых лежат провода.

Получение проектной стрелы провеса достигается путем опускания, а не поднимания провода, т.е. провод сначала перетягивают, а затем плавно опускают до линии визирования.

Визирование проводов проводят, как правило, в двух пролетах - наиболее удаленном и наиболее близком от тягового механизма. Визированием определяются места крепления проводов к опорам, на которые наносят метки. После этого приступают к закреплению проводов - сначала на анкерной опоре, на которой проводилось натягивание, а затем на всех промежуточных опорах.

Закрепление проводов на анкерной, анкерноугловой опоре в ненаселенной местности выполняют, не обрезая провода, что позволяет продолжить раскатку проводов с тех же барабанов далее по линии после закрепления на данной опоре. Закрепление провода в этом случае (рис. 38) производят следующим образом: в точке метки на проводе делают петлю, которую надевают на первый изолятор фазы и закрепляют плашечным зажимом. Свободный конец провода укладывают на головку первого изолятора и крепят вязкой. Затем этот провод прикрепляют петлей с зажимом ко второму изолятору фазы, предварительно дав слабину для шлейфа, который закрепляют вязкой ко второму изолятору. Только после закрепления провода его можно раскатывать и натягивать в следующем пролете.

На звенья их

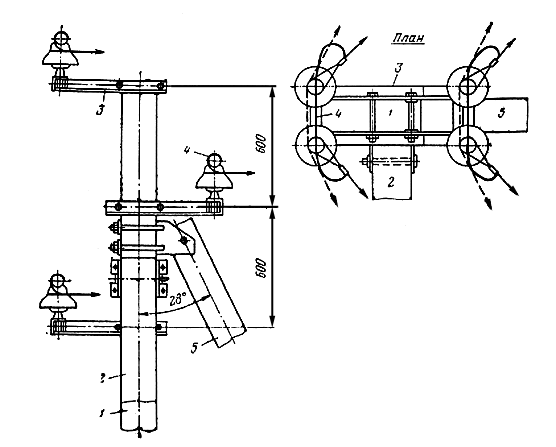

Рис 38. Крепление проводов на анкерной опоре на штыревых изоляторах

в ненаселенной местности:



1 - стойка; 2 - первый подкос; 3 - траверса, 4 - шлейф, 5 - второй подкос

Закрепление проводов на сложных опорах в населенной местности, т.е. к подвесным изоляторам осуществляют натяжными зажимами. Провод после визирования и отметки опускают на землю, и на нем в отмеченном месте монтируют натяжной зажим. Затем провод с зажимом поднимают и крепят его к ушку натяжной гирлянды. Если гирлянда не была собрана на опоре, то ее собирают на земле вместе с зажимом, поднимают и крепят к траверсе с помощью скобы.

При закреплении проводов на концевой опоре их после отметки отрезают, оставляя запас для шлейфа или аппарата. Операции по закреплению проводов остаются теми же.

Закрепление проводов при натяжке во всех случаях надо выполнять так, чтобы конец провода или гирлянды были свободны от натяжения Это достигается тем, что монтажный зажим, при помощи которого натягивается провод, ставится в таком месте, чтобы при проектной натяжке он находился в монтируемом пролете около опоры, т.е. его устанавливают перед меткой, указывающей место крепления провода.

После закрепления проводов на анкерных опорах закрепляют провода на промежуточных опорах при помощи проволочной вязки. Для вязки алюминиевых и комбинированных проводов марок А, АН, АС и АЖ используют вязальную алюминиевую проволоку диаметром 2,5-4,1 мм или алюминиевую проволоку проводов. Схема крепления проводов на шейке изолятора изображена на рис. 39.

Img width

Рис. 39. Схема крепления проводов на шейке изолятора при помощи проволочной вязки

Этот метод вязки довольно трудоемок и для крепления проводов к изоляторам типа ЗАК-10 используют зажимы (рис. 40).

В точке метки

Рис 40. Крепление проводов на промежуточных опорах при помощи зажимов:

1 - зажим; 2 - замок

На угловых промежуточных опорах провода крепят к изоляторам с внешней стороны угла поворота трассы боковой вязкой. При этом необходимо помнить, что вязка не должна быть слабой, но и не очень прочной. Вязка должна позволить проводу проскользнуть при его обрыве, чтобы но допустить обрыва других проводов и поломки опор. В то же время она не должна легко повреждаться, чтобы не допустить срыва проводов на всем анкерном участке. По окончании вязки проводов на промежуточных опорах заканчивается весь процесс монтажа проводов в анкерном пролете и последовательно на всей линии.

Работы по монтажу проводов выполняет бригада из 8-9 человек: одного или двух машинистов и семи электролинейщиков 5-го, 3-го и 2-го разрядов. При разбивке бригады на звенья их состав может быть следующим:

1-е звено состоит из машиниста и трех, четырех или пяти электролинейщиков в зависимости от числа раскатываемых проводов одновременно (одного, двух или трех);

2-е звено состоит из машиниста телевышки и двух линейщиков при подъеме проводов с вышки, двух линейщиков при ручном подъеме проводов, машиниста трубоукладчика и двух линейщиков при подъеме проводов трубоукладчиком;

3-е звено состоит из машиниста и четырех электролинейщиков.

Бригаде по монтажу проводов придается тяговый механизм (колесный или гусеничный трактор) или раскаточное устройство на тракторе, трубоукладчик и набор инструментов и приспособлений: монтажные блоки и зажимы, тросы, приспособления для скручивания соединителей, пресса для опрессовки соединителей, ножовки по металлу, гаечные ключи, молотки, визирные рейки и бинокль.
