Монтаж трансформаторных подстанций

Объекты трубопроводов, потребляющие электроэнергию, работают, как правило, на напряжении 380/220 В. Для понижения напряжения до 6-10 кВ в линии электропередачи до напряжения 380/220 В и в местах расположения потребителей электроэнергии монтируют трансформаторные подстанции, мощность которых зависит от потребляемой мощности электроустановки и изменяется от 4 кВ·А для отдельных СКЗ до 160 кВ·А для группы линейных задвижек, систем телемеханики и др. Подстанции мощностью 4-10 кВ·А для СКЗ монтируются открытыми на концевых опорах и называются мачтовыми подстанциями, а подстанции мощностью 25-160 кВ·А - на фундаментах из комплектных заводских блоков и называются комплектными трансформаторными подстанциями (КТП). Общий вид подстанции изображен на рис. 47, установка КТП - на рис. 48.

При выборе длины соединительной

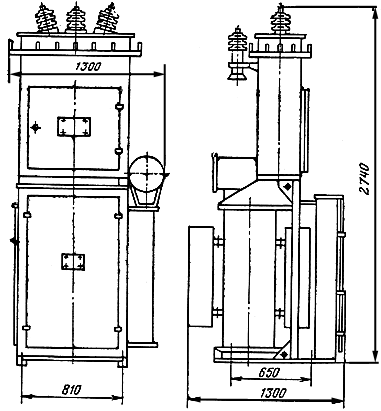

Рис 47. Подстанция КТП10 на напряжение 0,4 кВ мощностью 25-160 кВ·А

ТМ-63 снабжены

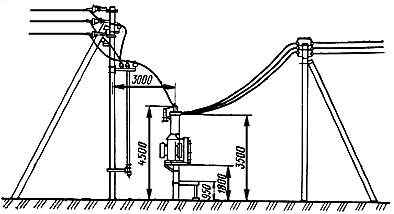

Рис. 48. Установка КТП10 на напряжение 04 кВ мощностью 25-160 кВ·А

Подключение трансформаторных подстанций к питающей линии осуществляется через разъединитель и предохранители, ввод от силового трансформатора на шины или щит на напряжение 0,38 кв - через рубильник, а отходящие линии на напряжение 0,38-0,22 кВ подключаются к шинам через автоматические выключатели или предохранители. Для питания нагрузок уличного освещения в КТП предусмотрена отдельная линия, оборудованная магнитным пускателем, который включается и отключается автоматически от фотореле. Защита подстанций от перенапряжений в линиях с высокой и низкой стороны осуществляется разрядниками.

Трансформаторы служат для понижения тока напряжением 6-10 кВ до напряжения потребителей 0,38-0,22 кВ. Основные технические характеристики трансформаторов приведены в табл. 41.

Таблица 41

Основные характеристики силовых трансформаторов

Тип транс-

форма-

тора

Номи-

нальная мощность, кВ·А

Напряжения

Потери мощности, Вт

Ток холостого хода по отно-

шению к номи-

нальному, %

Масса, кг





ВН

НН

на холостом ходу

при коротком замыкании



общая

выемной части

масла

ОМ 4

4

6,10

0,23; 0,38

55

140

8

150

61,6

54

ОМ-10

10

6,10

0,23; 0,38

90

300

7

165

81,1

50

ТМ-25

25

6,10

0,23; 0,38

170

600

5,15

350

153

130

ТМ-25

25

6,10

0,38

170

690

5,15

ТМ-40

40

6,10

0,23; 0,38

240

880

4,5

455

207

160

ТМ-40

40

6,10

0,38

240

1000

4,5

ТМ-63

63

6,10

0,23; 0,38

360

1280

4,5

540

270

170

ТМ-63

63

6,10

0,38

360

1470

4,5

ТМ-100

100

6,10

0,23; 0,38

490

1970

4,15

675

351

210

ТМ-100

100

6,10

0,38

490

2270

4,15

ТМ-160

160

6,10

0,23; 0,38

730

2650

3,7

970

487

276

ТМ-160

160

6,10

0,38

730

3100

3,7

Трансформаторы типов ОМ, ТМ-25 и ТМ-40 выполнены без охладителей, трасформаторы ТМ-63 снабжены ребристыми охладителями, а трансформаторы ТМ-100 и ТМ-160 - радиаторными охладителями. Все трансформаторы типа ТМ имеют переключатель, предназначенный для регулирования напряжения на стороне высокого напряжения путем соединения соответствующих ответвлений обмоток.

Разъединители типа РЛНД, РЛНДА (рис. 49, а, б) предназначены для отсоединения подстанции от сети (без тока нагрузки) для образования видимого разрыва. Разъединители изготовляют в одно-, двух- и трехполюсном исполнении. Для мачтовых подстанций с трансформаторами типа ОМ используют двухполюсные разъединители, для КПТ 25 мощностью 160 кВ·А - трехполюсные.

Solid windowtext 1

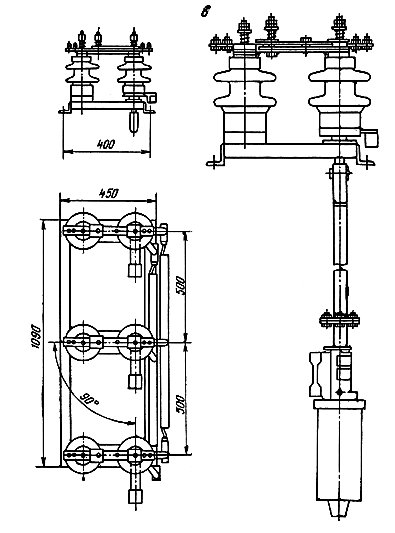

Рис 49. Разъединитель РЛНД-10 (а) с приводом ПРН-10М (б)

Разъединители имеют ножи поворотного типа и неподвижные контакты, укрепленные на изоляторах. Изоляторы, закрепленные на металлической раме, у разъединителей РЛНД - фарфоровые, у разъединителей РЛНДА - стеклянные. Управление разъединителем осуществляется при помощи ручного привода типа ПРМ-10М, который соединяется с разъединителем через полумуфту и соединительную трубку со штифтом.

Предохранители (рис. 50) типа ПК-1 предназначены для защиты трансформаторов и силовых цепей переменного тока от токов перегрузки и короткого замыкания.

16 и 20 А

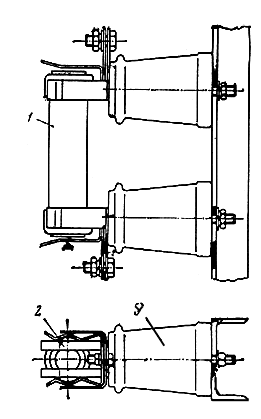

Рис. 50. Предохранитель типа ПК1 исполнения УЗ:

1 - патрон; 2 - контакт; 3 - изолятор

В состав предохранителя входят: патрон, два контакта и два опорных изолятора. Патрон состоит из изоляционной трубки с заармированными на ее концах контактными колпачками. В трубку вмонтированы плавкая вставка, состоящая из одной или нескольких посеребренных медных проволок, и указатель срабатывания. Изоляционная трубка заполнена сухим чистым кварцевым песком.

Плавкие вставки предохранителей для подстанций изготовляют на различные номинальные токи: 5; 8; 10; 16 и 20 А при мощности трансформатора соответственно 25; 40; 63; 100 и 160 кВ·А.

Разрядники, их назначение и характеристики рассмотрены выше.

Автоматические выключатели в подстанциях на отходящих линиях выполняют как защитные функции, т.е. защиту линий от перегрузок и коротких замыканий, так и служат для оперативного управления цепями. Комплектация КТП автоматическими выключателями на отходящих линиях и их номинальные токи приведены в табл. 42.

Таблица 42

Комплектация КТП автоматическими выключателями

Мощность транс-

форма-

тора, кВ·А

1-я линия

2-я линия

3-я линия



Тип автоматического выключателя

Номи-

нальный ток расце-

пителя, А

Тип автоматического выключателя

Номинальный ток расцепителя, А

Тип автоматического выключателя

Номинальный ток расцепителя, А

25

АП50-2М3ТО

16

АП50-2М3ТО

25

АП50-2М3ТО

25

40

АП50-2М3ТО

16

АП50-2М3ТО

25

АП50-2М3ТО

40

63

А3700

40

А3700

40

А3700

63

100

А3700

40

А3700

80

А3700

100

160

А3700

80

А3700

100

А3700

160

Монтаж подстанций на опорах заключается в установке на опоре всего оборудования с помощью металлических конструкций, изготовленных в монтажно-заготовительном участке. Закрепление разъединителей, трансформаторов, предохранителей и разрядников на металлических конструкциях осуществляется болтами. Все металлические конструкции заземляются при помощи заземляющих спусков из полосовой или круглой стали. Ошиновку с высокой стороны выполняют тем же проводом, что и на ЛЭП. Подсоединяют провода к аппаратам при помощи наконечников или аппаратных зажимов. Оконцевание проводов проводят опрессованием. Вывод со стороны низкого напряжения выполняется кабелем или проводом, проложенным по опоре в трубе.

При монтаже необходимо учитывать, что предохранители должны быть смонтированы в вертикальной плоскости. При выборе длины соединительной трубы диаметром 1", соединяющей разъединитель с приводом, необходимо учитывать расстояние от привода до разъединителя и деформацию ее от момента вращения.

Монтаж КТП сводится к расконсервации подстанции, внешнему осмотру и установке ее на фундаменте. Разъединитель в этом случае устанавливают на концевой опоре.

Фундамент подстанции выполняет генеральная подрядная организация из железобетонных стоек УСО-3 или приставок ПТ-2, 2-4,25. Поверх стоек или приставок устанавливают металлическую раму.

Комплектная трансформаторная подстанция должна быть ограждена. Если ограждение КТП не предусмотрено, то ее надо устанавливать на фундамент высотой не менее 1,8 м, чтобы был выдержан габарит от ввода высокого напряжения до земли, равный 4,5 м в соответствии с #M12293 0 1200003114 3645986701 3867774713 77 4092901925 584910322 1540216064 77 77ПУЭ#S. Комплектные трансформаторные подстанции устанавливают на расстоянии 25 м от крановых узлов газопроводов или от задвижек нефтепроводов.
