Блок-реле типа крс-2

Защиту от внешних симметричных КЗ и защиту от потери возбуждения турбогенераторов выполняют с использованием двух дистанционных реле К1 и К2 комплекта КРС-2.

Блок-реле типа КРС-2 предназначен для использования в различных схемах релейной защиты в качестве пускового или дистанционного органа, который реагирует на отклонение значения полного сопротивления от установленного. Комплект содержит три реле сопротивления К1, К2, КЗ, которые включены на линейные напряжения и разность фазных токов (рис. 12.9); предусмотрена возможность с помощью перемычек на зажимах производить переключение реле комплекта на фазное напряжение и фазный ток с компенсацией по 3 IВ рабочий контур.

TAV1 рабочего контура

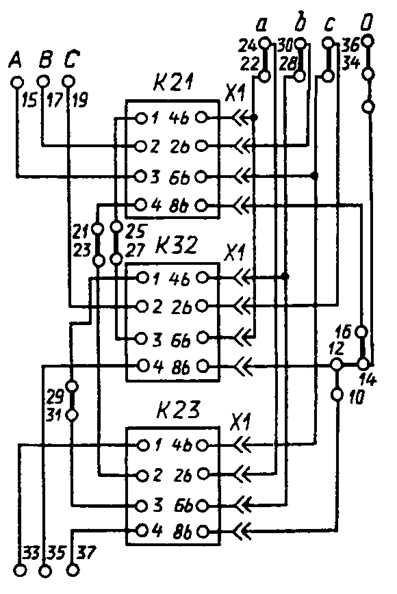

Рис. 12.9. Схема включения комплекта КРС-2 во вторичные цепи трансформаторов тока и напряжения

В качестве реагирующих органов схем сравнения применены магнитоэлектрические реле или полупроводниковые нуль-индикаторы, аналогичные рассмотренным в разд. 8. Исполнительными органами нуль-индикаторов являются выходные промежуточные реле К1-КЗ, выполненные на базе реле серии РП-220. Схемой комплекта (рис. 12.10) предусмотрена работа всех реле сопротивления на одно выходное реле К2 - в этом случае устанавливают перемычки 1-3, 5-7, 7-9, 11-13 - или индивидуальная работа каждого реле сопротивления на свое промежуточное реле - в этом случае устанавливают перемычки 3-5, 9-11,  18-20 и снимают 1-3, 5-7, 7-9, 11-13. Диоды VD4, VD5, VD7 обеспечивают стабилизацию режима работы выходных транзисторов VT нуль-индикаторов. Стабилитроны V1, V2, V3 и резистор R28 служат для создания необходимого времени возврата исполнительных реле.

Обмотки трансформаторов тока каждой

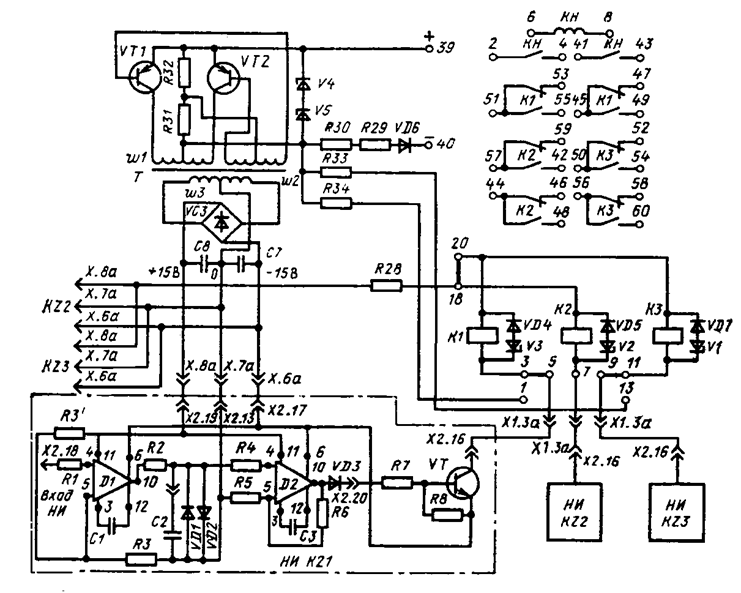

Рис. 12.10. Оперативные цепи комплекта КРС-2

Блок питания нуль-индикаторов, установленный в комплекте, практически не отличается от применяемых в комплектах ДЗ-2, за исключением места установки дополнительных резисторов R30, R29, смонтированных здесь внутри комплекта.

Принцип действия дистанционных органов комплекта КРС-2 аналогичен принципу действия рассмотренных в разд. 8 дистанционных органов комплекта КРС-1 с дополнительным контуром подпитки, как у реле KZ комплектов ДЗ-2 (рис. 12.11).

Трансформаторы тока ТА соединяют

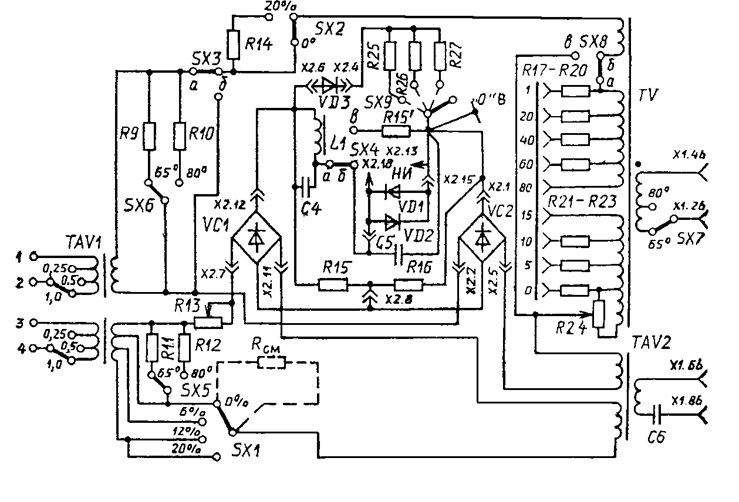

Рис. 12.11. Схема реле сопротивления комплекта КРС-2

Такое выполнение обеспечивает работу дистанционных органов при близких КЗ в режиме реле направления мощности, для расширения возможности применения и предотвращения излишних срабатываний от токов нагрузки предусмотрено получение эллиптической характеристики и смещение характеристик в III квадрант. Смещение достигается введением в рабочий контур схемы сравнения дополнительной ЭДС, пропорциональной току. Ступенчатую регулировку смещения 0-6-12-20% ZBlok-rele_tipa_krs-2_4 для круговой характеристики и 0-5,5-11-18 % Z25 src  для эллиптической характеристики производят изменением числа витков вторичной обмотки TAV1 рабочего контура переключателем SX1. Для случая наибольшей уставки смещения 20 (18)% дополнительно в тормозной контур следует вводить резистор R14 накладкой SX2.

Обозначения основных элементов реле сопротивлений комплектов КРС-2 и КРС-1, за исключением номеров накладок, совпадают. В связи с тем что в защите блока используются только два реле комплекта, работающие без подпитки от третьей фазы, в токовых цепях комплекта следует снять перемычки 21-23, 29-31 и установить их между выводами 21-29-35, эти переключения позволяют полностью отделить неиспользуемое реле KZ3 по токовым цепям (рис. 12.12). В цепях напряжения следует снять перемычки 22-24, 34-36, 10-12-14-16, а соединительные провода от цепей TV а, Ь, с подключить на выводы комплекта 22, 28-30, 36; выходные цепи реле следует разделить, KZ1 действует на К1, KZ2 - на  К2.

Blok-rele_tipa_krs-2_13

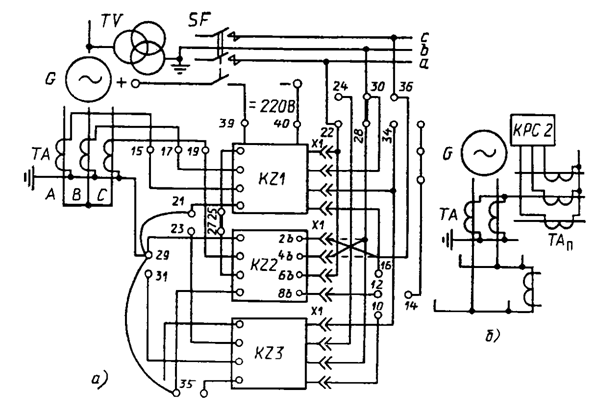

Рис. 12.12. Использование комплекта КРС-2 для выполнения защиты блока генератор - трансформатор:

а -  подключение комплекта КРС-2 [жирными линиями показаны вновь устанавливаемые перемычки и вновь монтируемые цепи напряжения реле KZ2; пунктирными линиями показаны демонтируемые (заводские) провода]; б - включение

комплекта КРС-2 в цепи дополнительных трансформаторов тока ТАРеле сопротивления на

Защита блока от внешних симметричных КЗ выполняется с использованием реле KZ1 (см. рис. 12.12).

Реле включается на разность токов IКомплекта КРС-2 аналогичен - IИ установить их трансформаторов тока, установленных в нейтрали обмотки статора, и на напряжение UРеле KZ комплектов во вторичных цепях основных обмоток трансформаторов напряжения UТрансформаторы тока ТА В, установленных на выводах генератора. Трансформаторы тока ТА соединяют в звезду, фазные провода к реле подводят от выводов ТА со стороны обмотки статора, нуль трансформаторов тока собирают на выводах в сторону нуля генератора. При наличии параллельных выводов обмотки статора, когда вторичные обмотки трансформаторов тока каждой фазы соединяются параллельно, ток на защиту подается через промежуточные трансформаторы тока ТАФазный ток с с коэффициентом трансформации 10/5 А.

Вторичная уставка срабатывания реле подсчитывается по формуле

ZРеле К1 и К2= ZСмонтированных здесь внутри комплекта

где КСтабилитроны V1, V2, V3 - коэффициент трансформации ТА; KТрансформаторы тока ТА соединяют - коэффициент трансформации TV; КСледует вводить - коэффициент трансформации промежуточных трансформаторов тока ТАИспользование комплекта КРС, если они используются; ZК1, KZ2 - на  К2 - первичная уставка срабатывания, Ом/фазу.
