Характеристика вентильных разрядников

Показатели

РВО-0,5

РВО-3

РВО-6

РВО-10

Номинальное напряжение, кВ

0,4

3

6

10

Пробивное напряжение при частоте 50 Гц в сухом состоянии и под дождем, кВ:



не менее

2,5

9

16

26

не более

3,0

11

19

30,5

Длина пути утечки внешней изоляции (не менее), см

-

10

18

26

Масса, кг

2,0

2,3

3,1

4,2

25pt 0cm 2

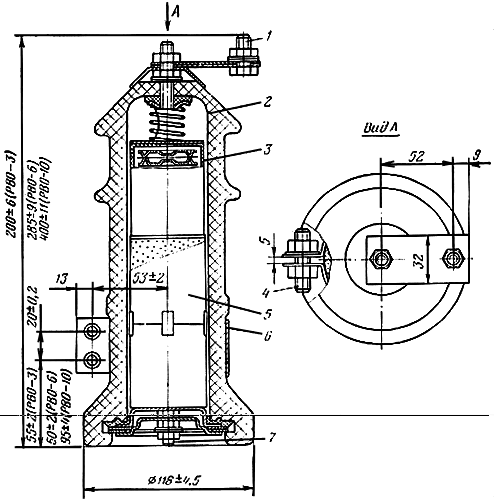

Рис 24 Вентильный разрядник типа РВО:

1 - болт М8х20; 2 - покрышка; 3 - искровой промежуток; 4 - два болта М10х25 для крепления

разрядника; 5 - резистор; 6 - хомут; 7 - болт M8х20 для присоединения провода заземления

Разрядник состоит из многократного искрового промежутка 3 и резистора 5, которые заключены в герметически закрытую фарфоровую покрышку 2. Фарфоровая покрышка предназначена для защиты внутренних элементов разрядника от воздействия внешней среды и обеспечения стабильности характеристики. Резистор состоит из вилитовых дисков, изготовленных из карбида кремния, обладает нелинейной вольтамперной характеристикой, т. е. его сопротивление уменьшается под воздействием высокого напряжения, и наоборот.

Многократный искровой промежуток состоит из нескольких единичных промежутков, который образуется двумя фасонными латунными электродами, разделенным изолирующей прокладкой.

При появлении опасного для изоляции оборудования перенапряжения происходит пробой искрового промежутка, и резистор оказывается под высоким напряжением. Сопротивление резистора резко уменьшается и ток молнии проходит через него, не создавая опасного для изоляции повышения напряжения. Следующий за пробоем искрового промежутка сопровождающий ток промышленной частоты прерывается при первом переходе напряжения через нулевое значение.

Буквенная маркировка разрядников означает тип и конструкцию разрядника, а цифры - номинальное напряжение.

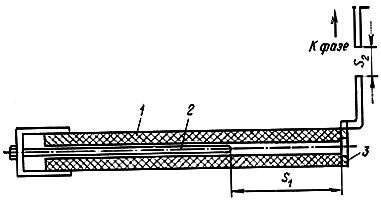

Трубчатые разрядники (рис. 25) представляют собой изолирующую трубку 1 с внутренним искровым промежутком Конец трубки, чем создают, который образуется двумя металлическими электродами 2 и 3. Трубу изготовляют из газогенерирующего материала и одну из ее сторон закрывают наглухо. При ударе молнии пробивается искровой промежуток и между электродами возникает дуга. Под действием большой температуры дуги из изолирующей трубки бурно выделяются газы и давление в ней поднимается. Под воздействием этого давления газы выходят через открытый конец трубки, чем создают продольное дутье, которое растягивает и охлаждает дугу. При прохождении сопровождающего тока через нулевое положение растянутая и охлажденная дуга гаснет и ток обрывается. Чтобы предохранить поверхность изолирующей трубки от разрушения токами утечки, в трубчатом разряднике устраивают внешний искровой промежуток Дуги из изолирующей трубки.

Устраивают внешний искровой промежуток

Рис 25. Трубчатый разрядник

Трубчатые разрядники выпускают фибробакелитовыми типа РТФ или винипластовыми типа РТВ. Характеристика трубчатых разрядников приведена в табл. 20.

Таблица 20

Характеристика трубчатых разрядников

Тип разрядника

Номинальное напряжение, кВ

Длина внешнего искрового промежутка, мм

Отключающий ток, А

РТФ-3/0,2-1,5

3

5-8

0,2-1,5

РТФ-3/1,5-7

3

5-8

1,5-7

РТФ-6/0,3-7

6

8-10

0,3-7

РТФ-6/1,5-10

6

8-10

1,5-10

РТФ-10/0,5-7

10

15

0,5-7

РТВ6-10/0,5-4

6-10

8-15

0,5-4

РТВ6-10/2-12

6-10

8-15

2-12
