Предварительный геологический разрез

Проектом скважины предусматривается вскрыть водоносный горизонт нижнеэоценовых опок.

Проектируемый разрез составлен на основании геологического разреза по существующей скважине № ..., расположенной в 500 м севернее участка проектируемой скважины (табл. 18).

Таблица 18

Геологический разрез проектируемой скважины

Интервал залегания слоя, м

Мощность слоя, м

Геологический возраст пород (индекс)

Категория породы по буримости

Краткое литологическое описание пород

0,00-6,00

6,0

a Q

II

Почвенно-растительный слой; суглинок плотный, песок серый мелкозернистый

6,0-8,0

2,0

a Q

III

Песок серый мелкозернистый

8,0-50,0

42,0

P27 на строительные работы

III

Глина сизовато-серая опоковидная

50,0-70,0

20,0

PС доведением цементного раствора

IV

Опока глинистая, трещиноватая

Примечание. Проектный разрез в процессе буровых работ корректируется.

Конструкция скважин и проект производства работ:

1) скважина проектируется как разведочно-добывающая;

2) способ бурения - вращательный роторный с промывкой чистой водой;

3) пьезометрический уровень ожидается ориентировочно на глубине 15 м;

4) удельный дебит скважины принят равным 0,7 (л/с)/м на основании данных по расположенной вблизи существующей скважине;

5) проектируемый дебит принят 1,4 л/с при понижении уровня воды на 2 м;

6) глубина скважины определена  гидрогеологическими условиями и принята равной 70 м;

7) проектируемая конструкция скважины - с двумя колоннами обсадных труб.

Кондуктор диаметром 325 мм перекрывает рыхлые отложения на глубине 10 м. С целью изоляции водоносного горизонта от возможного загрязнения затрубное пространство кондуктора цементируется с доведением цементного раствора до отметки 2,3 м. Расход сухого цемента принимается согласно расчету по ЕРЕР-27 на строительные работы. Кондуктор выводится на 0,5 м выше устья скважины. Эксплуатационная колонна труб диаметром 219 мм устанавливается в интервале 0,00-52,0 м. Конструкция скважины и типы буровых наконечников приведены в табл. 19;

Таблица 19

Конструкция проектируемой скважины

Глубина, м

Тип рабочего наконечника

Диа-

Размеры обсадных труб, мм

Диаметр





метр, мм

диаметр

толщина стенки

соединительных муфт, мм

0,0-10,0

Трехшарошечное долото 2Д16С

394

325

9

351

10,0-52,0

Трехшарошечное долото К121

295

273

7

288

52,0-70,0

Трехшарошечное долото 1В81

190

168

7

Сварка 188

Примечание. Конструкция скважины в процессе буровых работ корректируется.

8) по окончании бурения скважины производится электрокаротаж в необсаженной части ствола (52-70 м) и гамма-каротаж по всему стволу (0-70 м);

9) вокруг устья скважины цементируют воротник радиусом не менее 3 м;

10) водоприемная часть скважины оборудуется фильтром из перфорированных труб диаметром 168 мм; скважность каркаса фильтра 35%; 588 отверстий на 1 м при их диаметре 20 мм; фильтр устанавливается "впотай" в интервале 47-70 м; рабочая часть фильтра - в интервале 52-68 м. После электрокаротажа скважины интервал установки фильтра корректируется. Отстойник фильтровой колонны снабжается деревянной пробкой;

11) проект геолого-технического разреза приведен на чертеже (рис. 4);

Цемента принимается

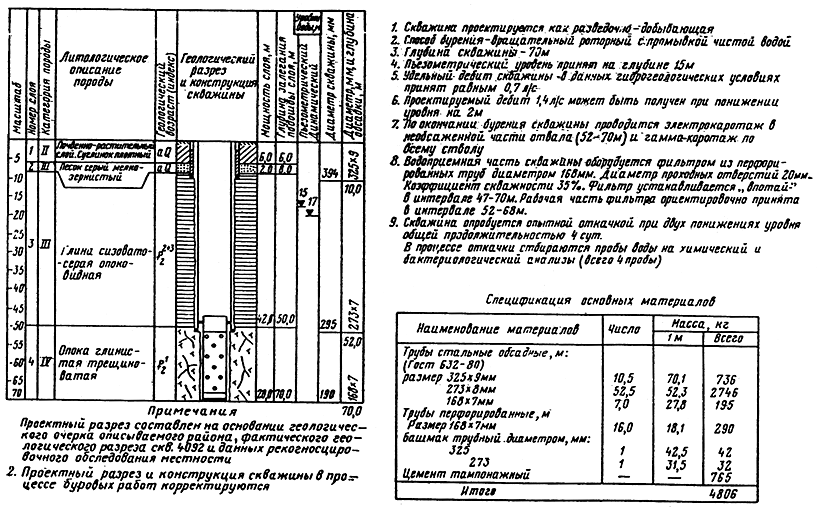

Рис. 4. Проект геолого-технического разреза

12) категория пород по буримости дана по табл. 12;

13) по окончании производства буровых работ составляются исполнительные документы;

14) при производстве буровых и опытных работ необходимо соблюдать "Единые правила безопасности при геологоразведочных работах", утвержденные Госгортехнадзором РСФСР.
