Что такое уровнемер? Разновидности по принципу действия и методу измерения

Уровнемером называют прибор, служащий для измерения уровня содержимого ёмкостей и резервуаров, как открытых, так и закрытых, надземных, подземных и т.д. Содержимое может быть жидкостью, включая газообразующую, а также другим сыпучим материалом. Также, под уровнемером понимается датчик/сигнализатор уровня или преобразователь уровня. Основное различие классического уровнемера от датчика, сигнализатора уровня – это способность вычислять и отображать градации уровня, а не только его фиксированные значения.

уровнемеры

Применение уровнемеров способствует автоматизации  технологических процессов с одновременным повышением качества контроля. Автоматизация снижает влияние человеческого фактора, что в свою очередь позволяет улучшить качество продукта производства, а также снизить потребность в более квалифицированных рабочих кадров, соответственно позволяет снизить зарплату и уменьшить издержки производства. В конечном итоге, все это увеличивает эффективность работы предприятия.

Уровнемеры различаются по принципу действия, которые основаны на различных физических методах. Далее, перечислены наиболее распространенные типы этих приборов, получившие максимальную популярность в промышленности.

Многообразие типов уровнемеров, принцип действия которых основан на различных физических методах, объясняется разнообразием свойств измеряемых жидкостей. Наибольшее распространение в промышленном использовании получили следующие виды уровнемеров: поплавковые, ультразвуковые, радарные, электрические (ёмкостные) и гидростатические.

  • Поплавковые уровнемеры. Такой вид отличается максимальной простотой. Принцип действия основан на измерении уровня жидкости, путем расчета величины перемещения поплавка. Из этого следует, что такой уровнемер не подойдет для измерения вязких жидкостей, таких как – смола или мазут, из-за возможных залипаний поплавка. Наибольшую популярность получили приборы узкого или широкого диапазонов. Конструкционно, такой уровнемер представляет собой поплавок из нержавеющей стали, плавающий на поверхности жидкости, который через специальную штангу, соединяется с аналоговой стрелкой с измерительной шкалой, либо с преобразователем угловых перемещений, перемещения поплавка при этом преобразуются в электрические сигналы. Наиболее часто применяется для измерения уровня жидкости в больших открытых или закрытых резервуарах с низким давлением.

Поплавковые уровнемеры



  • Ультразвуковые (акустические) уровнемеры. Данный тип относится к разновидности бесконтактных уровнемеров, к их наиболее простым и дешевым видам. Принцип действия основан на физическом явлении отражения ультразвукового импульса от поверхности различных сред, жидкости-газ. Суть логики измерений заключается в вычислении времени прохождения сигнала от излучателя до поверхности измеряемой жидкости, туда-обратно. Конструкционно, представляют собой накладные датчики, крепящиеся на наружные стороны резервуаров и измеряющие заполнение емкости до точки установки датчика (либо пустой, либо полный). Преимущество таких уровнемеров в том, что они подходят для измерения опасных жидких сред, включая ядовитые, взрывчатые, агрессивные, с высоким давлением и температурой, а также сыпучих материалов. Выбрать ультразвуковой или радарный уровнеметр можно далее по ссылке: https://uralprompribor.ru/catalog/urovnemery/

Ультразвуковые (акустические) уровнемеры

  • Радарные (микроволновые) уровнемеры. Также относятся к бесконтактному виду и используют в основе своей работы, физический принцип отражений электромагнитных волн от поверхности раздела 2-х сред. В сравнении с предыдущим типом, позволяют получать более высокую точность измерений, имеют меньший порог чувствительности и способны работать при больших давлениях и температурах в емкостях

Радарные (микроволновые) уровнемеры

  • Емкостные (электрические) уровнемеры. Принцип действия основан на различной диэлектрической проницаемости двух сред, воздуха и жидкости. В качестве рабочего элемента, в простейшем виде, используется металлический стержнем в вертикальной металлической трубке, которые в совокупности образуют конденсатор. В зависимости от уровня измеряемой жидкости, изменяется емкость такого конденсатора. Электроника устройства замеряет это изменение и преобразует его в сигнал постоянного тока, который формирует выходной сигнал.

Емкостные (электрические) уровнемеры

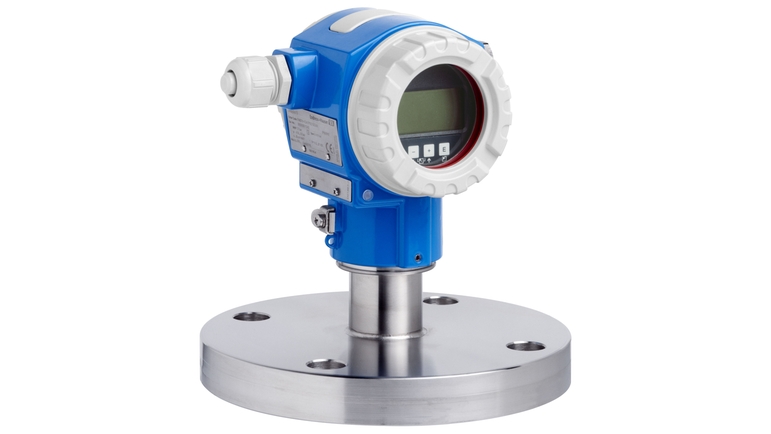

  • Гидростатические уровнемеры. Принцип работы основан на изменении гидростатического давления жидкости, в зависимости от глубины. В простейшем случае, в таком уровнемере используют метод уравновешения давления от измеряемой жидкости ответной реакцией пружины механического индикатора. Такие приборы наиболее бюджетны и просты по конструкции, однако имеют множество минусов. Из основных это – низкая точность, сложность применения, подходят только для измерения жидкости и требуют постоянного контакта с ней.

Гидростатические уровнемеры
