Вообще искривление  скважин сопровождается осложнениями,  к числу которых относятся более интенсивный износ бурильных  труб,  повышенный расход мощности,  затруднения при производстве спуско-подъемных операций, обрушение стенок скважины и др. Однако в ряде случаев искривление скважин позволяет  значительно снизить затраты средств и времени при разработке месторождений нефти и газа. Таким образом, если искривление скважины нежелательно,  то его стремятся предупредить, а если оно необходимо, то его развивают. Этот процесс называется направленным бурением, которое может быть определено как бурение скважин с использованием закономерностей естественного искривления и с помощью технологических приемов и технических средств для вывода скважины в заданную точку. При этом искривление скважин обязательно подвергается контролю и управлению.

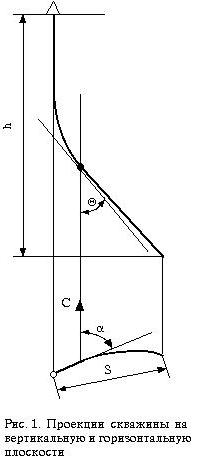

Зенитный угол - это угол между осью скважины или касательной к ней и вертикалью.  Азимут - это угол между направлением на север и горизонтальной проекцией касательной к оси скважины, измеренный по часовой стрелке.  Длина скважины - это расстояние между устьем и забоем по оси.

Проекция оси скважины на вертикальную плоскость называется профилем, а на горизонтальную - планом.

Вертикальная плоскость, проходящая через ось скважины, или касательную к ней, называется апсидальной.

При выполаживании скважины происходит увеличение зенитного угла (бурение с подъемом угла),  а при выкручивании  -  уменьшение  (бурение с падением угла). При искривлении скважины влево азимут ее уменьшается,  а вправо - увеличивается.

Темп отклонения скважины от ее начального направления характеризуется интенсивностью искривления i,  которая может быть определена как для зенитного i_Q, так и азимутального i_a искривления

i_Q = (Q_к - Q_н)/L,                                                         (1)

i_a = (a_к - a_н)/L,                                                                      (2)

где Q_н и a_н - соответственно начальные зенитный и азимутальный углы на определенном интервале скважины,  град;  Q_к и a_к - то же для конечных углов интервала, град; L - длина интервала скважины, м.

Если скважина искривляется с постоянной интенсивностью и только в апсидальной плоскости, то ее ось представляет собой дугу окружности радиусом R, величина которого может быть определена по формуле

R = 57,3/i.                                                                       (3)

Следует отметить, что интенсивность азимутального искривления существенно зависит  от зенитного угла скважины и при малых зенитных углах может достигать весьма значительных величин, а это не дает полного представления о положении скважины. Для оценки общего искривления служит угол пространственного искривления j,  показанный на рис. 2. В случае, если бы скважина, имеющая в точке А зенитный угол Q_н и азимут a_н, не искривлялась, то забой ее оказался бы в точке В, но за счет искривления фактически забой оказался в точке С,  зенитный угол стал равным Q_к, а азимут a_к. Угол ВАС и является углом пространственного искривления.  Величина его аналитически определяется по формуле

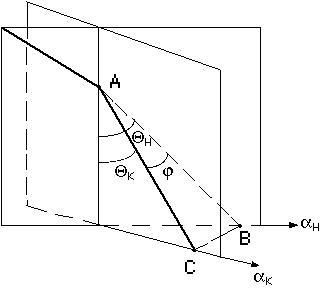

j = arccos [cos Q_н ^. cos Q_к + sin Q_н^. sin Q_к ^. cos(a_к - a_н)].                                   (4)

С достаточной степенью точности этот угол может быть определен по формуле М.М. Александрова

j = [DQ² + (Da ^. sin Q_ср)²]^0,5,                                                (5)

где DQ и Da - соответственно приращения зенитного и азимутального углов на интервале, град; Q_ср - средний зенитный угол интервала, град.

Интенсивность пространственного искривления i_j определяется по формуле

i_j = j/L,                                                            (6)

где L - длина интервала, для которого определен угол пространственного искривления, м.

Величина i_j не может быть больше интенсивности искривления для тех или  иных средств направленного бурения, определяемых их технической характеристикой.

Кроме указанных величин направленные скважины характеризуются величиной отхода (смещения) S и глубиной по вертикали h. Отход - длина горизонтальной проекции прямой, соединяющей устье и забой скважины. Глубина по вертикали - длина вертикали,  соединяющей устье с горизонтальной плоскостью, проходящей через забой скважины (рис. 1).

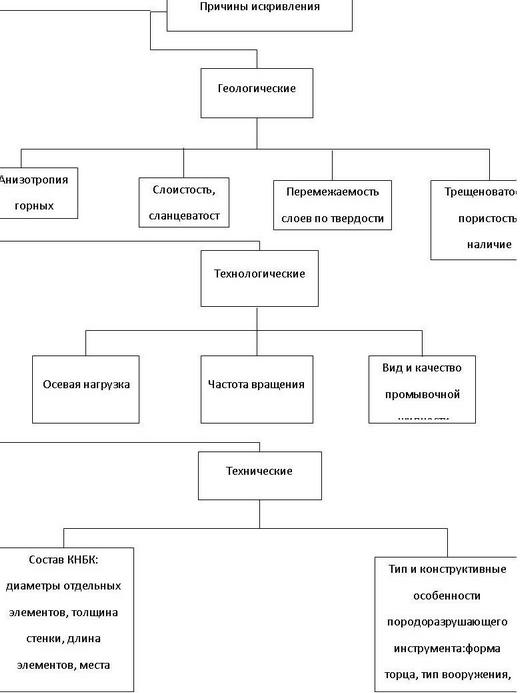

Во втором случае действуют объективные причины,  связанные с неравномерным разрушением породы на забое скважины.  Каждая из этих причин проявляется  в виде сил и опрокидывающих моментов,  действующих на породоразрушающий инструмент. Все эти силы и моменты могут быть приведены к одной  равнодействующей и главному моменту.  При этом возможны четыре случая.

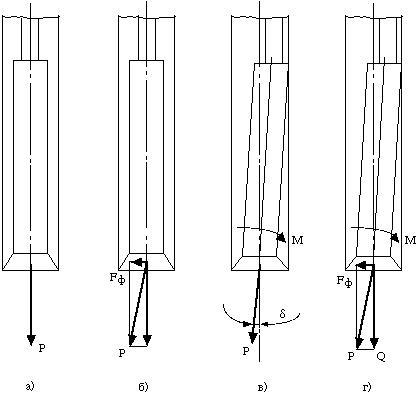

1. Все силы приводятся к равнодействующей, совпадающей с осью скважины, момент отсутствует (рис. 3, а).  В этом случае обеспечивается бурение прямолинейной скважины.  Таким образом, если искривление нежелательно, то необходимо создать вышеприведенные условия, что, однако,  трудно достижимо.

2. Все силы приводятся к равнодействующей, направленной под углом к оси скважины, момент отсутствует (рис. 3, б). Под действием боковой составляющей равнодействующей силы происходит фрезерование стенки  скважины, а следовательно, искривление. Интенсивность искривления зависит от физико-механических свойств пород, боковой фрезерующей способности долота, механической скорости бурения и других факторов. Следует отметить, что при искривлении только за счет фрезерования стенки скважины имеют место резкие     перегибы  ствола,  что приводит к посадкам инструмента при спуске и требует дополнительной проработки скважины.

3. Все силы приводятся к равнодействующей, совпадающей с осью породоразрушающего  инструмента  и  к  опрокидывающему  моменту  относительно   его центра (рис. 3, в).  Вследствие этого между осью скважины и осью инструмента образуется некоторый угол d,  в результате чего и происходит искривление.  Интенсивность искривления в этом случае практически не зависит от физико- механических свойств горных пород  и  фрезерующей способности долота, ось скважины  представляет собой плавную линию близкую к дуге окружности, что облегчает все последующие работы.

4. Все силы приводятся к равнодействующей, не совпадающей с осью скважины, и к опрокидывающему моменту (рис. 3, г). В этом случае искривление скважины  происходит за счет совместного действия фрезерования стенки скважины и наклонного положения инструмента относительно оси скважины.

Возникновение вышеуказанных сил и моментов, действующих на породоразрушающий инструмент, происходит из-за множества причин, не все из которых известны. Все они условно могут быть подразделены на три группы - геологические, технологические и технические.

1. В большинстве случаев скважины стремятся занять направление, перпендикулярное слоистости горных пород. По мере приближения к этому направлению интенсивность искривления снижается.

2. Уменьшение зазора между стенками скважины и инструментом приводит к уменьшению искривления.

3. Места установки центрирующих элементов и их диаметр весьма существенно влияют на направление и интенсивность зенитного искривления.

4. Увеличение жесткости инструмента уменьшает искривление скважины, поэтому скважины большего диаметра искривляются менее интенсивно, чем скважины малого диаметра.

5. Увеличение осевой нагрузки приводит к увеличению интенсивности искривления, а повышение частоты вращения колонны бурильных труб - к снижению искривления.

6. Направление и интенсивность азимутального искривления зависят от геологических факторов.

7. Абсолютная  величина  интенсивности  азимутального искривления зависит от зенитного угла скважины.  С его увеличением интенсивность азимутального искривления снижается

По способу измерения и передачи информации на поверхность инклинометры подразделяются на забойные,  производящие измерения и передачу информации в процессе бурения,  автономные приборы,  опускаемые внутрь колонны бурильных труб и выдающие информацию только после подъема инструмента, и инклинометры, опускаемые в скважину на кабеле или тросе.

В первом случае информация от забойных датчиков по каналу связи передается на поверхность,  где и расшифровывается.  В настоящее время используются как проводные, так и беспроводные каналы связи. Проводной канал связи широко используется с электробурами, так как в этом случае возможна передача сигнала с забоя по силовому кабелю. На этом принципе работает телесистема  СТЭ.  Существуют  системы с встроенными в каждую бурильную трубу кабелями,  соединяемые разъемами, линии с индукционной связью и линии из цельного сбросового кабеля.  Такие линии связи обеспечивают высокую передающую способность, но они достаточно дороги, осложняют спуско-подъемные операции, имеют низкую стойкость из-за износа кабеля, создают помехи при ликвидации обрывов бурильных труб.

К беспроводным каналам связи относятся гидравлический, электрический, акустический и некоторые другие. В гидравлическом канале информация передается по промывочной жидкости в виде импульсов давления, частота, фаза или амплитуда которых соответствует величине передаваемого параметра.  Беспроводный электрический  канал связи основан на передаче электрического сигнала по породе и колонне бурильных труб. Однако в этом  случае с увеличением глубины скважины происходит значительное затухание и искажение сигнала.  На этом принципе работает система ЗИС-4 и ее модификации.

Другие каналы связи пока не находят широкого применения.

Забойные инклинометрические системы позволяют постоянно контролировать положение скважины в пространстве,  что является их бесспорным преимуществом. Кроме замеров зенитного угла и азимута с помощью таких систем одновременно измеряются непосредственно на забое скважины и другие параметры процесса бурения,  а также характеристики проходимых пород. Однако применение телеметрических систем существенно увеличивает себестоимость работ.

Автономные инклинометры опускаются (бросаются) внутрь колонны бурильных труб и производят измерение зенитного угла и азимута в процессе бурения,  но информация на поверхность не передается,  а хранится в памяти прибора и считывается  из нее после подъема колонны бурильных труб. Разрешающим сигналом для замера является, как правило, остановка процесса бурения, а при бурении инклинометр отключается. За один спуск инструмента может быть произведено до 50 замеров в зависимости от типа инклинометра.

Наибольшее распространение в  настоящее время у нас в стране получили инклинометры, опускаемые в скважину на кабеле. При их применении на замеры  параметров искривления требуется дополнительное время, но такие инклинометры просты по конструкции и имеют низкую стоимость. По способу измерения азимута их можно подразделить на приборы для измерения в немагнитной среде,  в которых азимут измеряется с помощью магнитной стрелки, и приборы для измерения в магнитной среде.

Из первых наиболее известен инклинометр типа КИТ.  В его комплект входят глубинный прибор и панель управления. Глубинный прибор включает в себя измерительную часть и переключающее устройство,  помещенные в немагнитный корпус, заполненный демпфирующей жидкостью. К головке корпуса крепится одножильный кабель,  на котором глубинный прибор опускается в скважину.

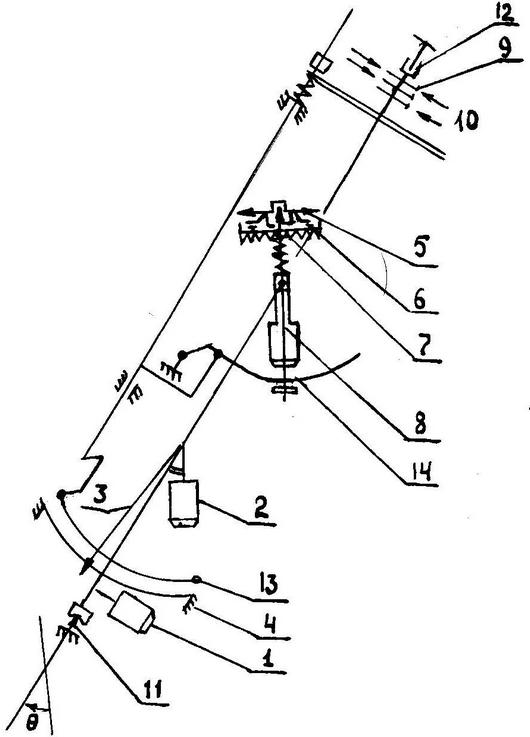

Измерительная часть,  показанная на рис. 6, состоит из рамки, ось вращения которой совпадает с осью прибора.  Рамка может вращаться вокруг оси в подшипниках 11 и 12. В наклонной скважине рамка под действием эксцентричного  груза 1 устанавливается так,  что плоскость качания маятника 2 совпадает с апсидальной плоскостью скважины.  Связанная с маятником 2 стрелка 3 занимает относительно реохорда 4 положение,  зависящее от зенитного угла скважины Q. Магнитная стрелка 5 датчика азимута опирается на острие иглы 7,  занимающей всегда вертикальное положение. Это обеспечивается грузом 8,  расположенным ниже опоры.  Начало кругового реохорда 6 датчика азимута за счет эксцентричного груза 1 всегда располагается в апсидальной плоскости скважины.

В верхней части рамки расположен коллектор с тремя контактными кольцами 9 и двумя парами щеток 10.

Арретирование магнитной стрелки и отвеса и переключение датчиков на измерение зенитного угла или азимута производится переключающим механизмом, который приводится в действие электромагнитом, находящимся в глубинном приборе и управляемым с поверхности. В процессе спуска и подъема глубинного  прибора стрелка отвеса и магнитная стрелка дугами 13 и 14 прижаты к реохордам.  При остановке для замера параметров искривления они освобождаются, выдерживаются некоторое время для успокоения, затем вновь прижимаются к реохордам  и  производится  поочередное измерение зенитного  угла и азимута путем измерения величины сопротивления реохордов от начала до соответствующей стрелки.

Для сокращения  затрат  времени  при измерении в процессе искусственного искривления скважины глубинный прибор инклинометра опускается внутрь колонны бурильных труб. При этом в КНБК включается 24-36 м ЛБТ. Для исключения влияния стальных труб глубинный  прибор  при  измерении должен находится не ближе 5 м от УБТ и 3 м от стальных замков ЛБТ.

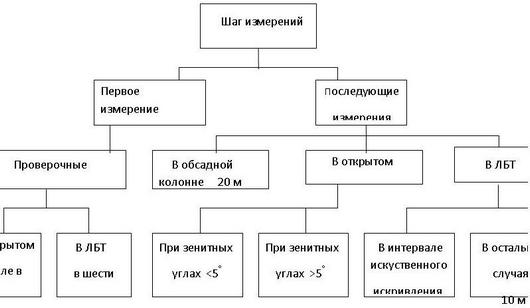

Шаг измерений инклинометром в различных условиях показан на рис.6.

Контроль за измерениями производится путем повторных замеров, перекрытием предыдущих замеров и в особо ответственных случаях двумя инклинометрами.

Для построения плана и профиля скважины предварительно определяются вертикальные  h и горизонтальные S проекции участков ствола между точками замеров зенитного Q и  азимутального a углов скважины. При построении горизонтальной проекции используется следующая формула

S_i = l_i ^. sin Q_{i ср},                                                                    (7)

где l_i - длина участка ствола скважины между точками замера, м; Q_{i ср}- средний зенитный угол участка, град.

Q_{i ср} = (Q_iн + Q_iк)/2,                                                                  (8)

где Q_iн - зенитный угол в начале интервала,  град; Q_iк - зенитный угол в конце интервала, град.

При построении вертикальной проекции скважины расчет величины горизонтальной проекции участка ствола ведется по формуле

S_i = l_i ^. sin Q_{i ср} ^. cos (a_пр - a_{i ср}),

(9)

где a_пр - проектный азимут скважины,  град; a_{i ср} - средний азимутальный угол участка, град.

a_{i ср} = (a_iн + a_iк)/2,                                                                   (10)

где a_iн - азимут скважины в начале интервала, град; a_iк - азимут скважины в конце интервала, град.

Величины вертикальных проекций участков ствола определяются по формуле

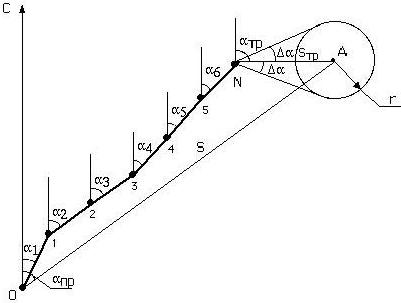

Построение горизонтальной проекции ведется следующим образом. Через точку О, принятую за устье скважины (рис. 7), проводится направление на  север.  От этого направления откладывается проектный азимут скважины a_пр и отрезок ОА, равный в принятом масштабе проектному отходу (смещению) S. Далее через точку О проводится линия под углом a_{1 ср}, равным среднему значению азимута скважины на первом участке,  и по ней откладывается в принятом масштабе горизонтальная  проекция участка ствола S₁, определенная по формуле (7).  Через полученную точку 1 под углом a_{2 ср} к направлению на север проводится линия, по которой откладывается отрезок S₂ в том же масштабе, и т. д. до точки N, являющемся забоем скважины.

Соединив точки N и А,  можно определить требуемый азимут скважины a_тр для обеспечения попадания в заданную проектом точку, а также допустимые отклонения Da при заданном радиусе круга допуска r. Требуемый зенитный угол Q_тр для попадания в проектную точку определяется по формуле

Q_тр = arctg [S_тр /(H - H_N)],                                                             (12)

где S_тр - длина горизонтальной проекции отрезка NA, определяемая по рис. 7 с учетом масштаба построения, м; Н - проектная глубина скважины по вертикали (глубина кровли продуктивного пласта), м; H_N - глубина по вертикали точки     N, м.

При построении вертикальной проекции скважины от точки О (рис. 8), принятую за устье, по вертикали вниз в принятом масштабе откладывается проектная глубина  скважины  по вертикали H,  а от полученной точки по горизонтали откладывается проектное смещение (отход)  S.  Полученная точка А  является  проектной  точкой вскрытия продуктивного горизонта. Далее от точки О по вертикали вниз в масштабе построения откладывается вертикальная проекция первого участка ствола,  рассчитанная по формуле (11), а от полученной точки по горизонтали в том же масштабе откладывается горизонтальная проекция первого участка, рассчитанная по формуле (9).  Полученная точка 1 соединяется с точкой О.  Отрезок О1 является проекцией ствола скважины на вертикальную плоскость,  проходящую через устье скважины и проектную точку вскрытия продуктивного горизонта. Затем от точки  О  по вертикали в масштабе построения откладывается сумма вертикальных проекций первого и второго участков ствола h₁ + h₂,  а от полученной точки  по горизонтали  откладывается  в  масштабе  сумма  горизонтальных проекций S₁ + S₂.  Это делается для повышения точности и исключения ошибок построения.  Полученная точка 2 соединяется с точкой 1. Такое построение проводится до точки N, являющейся забоем скважины.

Соединив точку N с точкой А, можно определить требуемый зенитный угол скважины Q_тр для  обеспечения  попадания  ее  в проектную точку,  и  допустимые отклонения DQ этого угла при заданном радиусе круга допуска r.

Однако при определении требуемых зенитного Q_тр и азимутального  a_тр углов необходимо учитывать естественное искривление скважин при бурении ее за оставшийся интервал.

За начало координат принимается устье скважины. Ось OZ  направлена вертикально вниз,  ось OX - в направлении на проектную точку в горизонтальной плоскости,  ось OY - перпендикулярно к ним и вправо относительно оси  OX.  Ствол скважины разбивается на участки определенной  длины, например, 20 м. Приращения координат на отдельных участках DX_i, DY_i и DZ_i определяются из выражений

DX = l_i ^. sin Q_срi ^. cos (a_пр - a_срi);                                                         (13)

DY = l_i ^. sin Q_{cрi .} sin (a_пр - a_срi);                                                          (14)

DZ = l_{i .} cos Q_срi,                                                                                              (15)

где l_i - длина i - го участка, м;  Q_срi и a_срi - средние значения зенитного угла и азимута на i-ом участке,  определяемые по формулам (8) и (10), град;  a_пр - проектный азимут скважины, град.

Координаты X,Y и Z  n-ной точки ствола будут равны

_{n                                  n                               n}

X = S x_i,       Y = S y_i,      Z = S z_i.                                                         (16)

^{i=1                              i=1                            i=1}

Зная текущие координаты забоя скважины,  рассчитанные по формулам (16), и координаты точки вскрытия продуктивного горизонта, можно с достаточной степенью точности определить ожидаемые координаты точки вскрытия пласта,  расстояние предполагаемой точки вскрытия пласта от проектной, требуемые зенитный и азимутальный углы для попадания скважины в центр круга допуска и допустимые отклонения этих углов при заданном радиусе круга допуска.

Ожидаемые координаты X_ож и Y_ож при текущих координатах X_N , Y_N и  Z_N забоя скважины определяются по формулам

X_ож =  X_N + (H_пр - Z_N) tg Q_ож ^. cos (a_пр - a_ож),                                              (17)

Y_ож =  Y_N + (H_пр - Z_N) tg Q_ож ^. sin (a_пр - a_ож),                                              (18)

где Q_ож и a_ож - ожидаемые значения зенитного угла и азимута с учетом естественного искривления за интервал от точки N до точки вскрытия продуктивного горизонта, град;  H_пр - проектная глубина скважины по вертикали, м; a_пр - проектный азимут скважины, град.

Отклонение r_ож предполагаемой точки вскрытия пласта от проектной составит

r_ож = [(S - X_ож)² + Y_ож²]^0,5,                                                               (19)

где S - проектный отход (смещение) скважины, м.

Если это отклонение r_ож больше радиуса круга допуска,  то необходимо принять соответствующие меры для выведения скважины на проектную траекторию.

Требуемые зенитный  Q_тр и  азимутальный  a_тр углы для попадания скважины в заданную проектом точку могут быть определены из выражений

Q_тр = arctg [Y_N /(H_пр - Z_N) sin g],                                                        (20)

a_тр = a_пр + g,                                                                          (21)

где

g = arctg [Y_N /(S - X_N)].                                                                (22)

Допустимые отклонения  зенитного  DQ и азимутального Da углов при заданном радиусе круга допуска R равны

DQ = arcsin [0,7R ^. cos a_тр /(H_пр - Z_N)],                                                  (23)

Da = DQ /sin Q_тр.                                                                    (24)

-r²/2s²

Р = 1 - е          ,                                                                                  (25)

где r - радиус круга допуска,  м;  s - среднеквадратическое отклонение пробуренных скважин от центра круга допуска, м.

s = [S Dr² /(n - 1)]^0,5,                                                               (26)

где Dr - отход от центра круга допуска для пробуренных скважин, м; n - число пробуренных скважин.

Пример. Для десяти пробуренных скважин отходы от центра круга допуска составили (в порядке возрастания) 12,  14,  22,  46, 52, 54, 63, 68, 72 и 87 м. В этом случае среднеквадратическое отклонение s = 57,73 м, а  вероятность попадания Р скважины в круг допуска радиусом r = 100 м равна

-100² /2 ^. 57,73²

Р = 1 - е                       = 0,7769.

При радиусе круга допуска 75 м эта вероятность равна 0,5700.  Следовательно, для последнего случая из ста пробуренных скважин в сорока трех потребуется применение технических средств искусственного искривления с целью вывода скважин в круг допуска (правки).  Эти работы необходимо закладывать в технические проекты, а в сметах предусматривать дополнительные расходы

Типы профилей и рекомендации по их выбору

Профиль наклонно направленной скважины выбирается так, чтобы при минимальных затратах средств и времени на ее проходку было обеспечено попадание скважины в заданную точку продуктивного пласта при допустимом отклонении.

Профили скважин классифицируют по количеству интервалов ствола. За интервал принимается участок скважины с  неизменной  интенсивностью искривления.  По указанному признаку профили наклонно направленных скважин подразделяются на двух, трех, четырех, пяти и более интервальные. Кроме того,  профили подразделяются на плоские - расположенные в одной вертикальной плоскости, и пространственные, представляющие собой пространственную кривую линию.  Далее  рассматриваются только плоские профили.

Простейшим с точки зрения геометрии является двухинтервальный профиль (рис. 9, а),  содержащий вертикальный участок и участок набора зенитного угла.  Такой тип профиля обеспечивает максимальный отход скважины при прочих равных условиях, но требует постоянного применения специальных компоновок на втором интервале,  что приводит к существенному увеличению затрат средств и времени на бурение. Поэтому такой тип профиля в настоящее время применяется сравнительно редко и только тогда, когда имеет место значительное естественное искривление скважин в сторону увеличения зенитного угла.

Трехинтервальный тип профиля, состоящий из вертикального участка, участка набора зенитного угла и третьего участка,  имеет две разновидности. В одном случае (рис. 9, б)  третий участок прямолинейный (участок стабилизации зенитного угла), в другом (рис. 9, в) - участок малоинтенсивного уменьшения зенитного угла.  Трехинтервальные профили рекомендуется применять в тех случаях, когда центрирующие элементы компоновок низа бурильной колонны мало изнашиваются в процессе бурения (сравнительно мягкие, малоабразивные породы). Такие типы профилей позволяют ограничить до минимума время работы с отклонителем и при наименьшем зенитном угле скважины получить сравнительно большое отклонение от вертикали.

Четырехинтервальный тип профиля (рис. 9, г) включает вертикальный участок, участок набора зенитного угла,  участок стабилизации и участок уменьшения зенитного угла. Это самый распространенный тип профиля в Западной Сибири.  Его применение рекомендуется при значительных отклонениях скважин от вертикали в случае,  если по геолого-техническим условиям затруднено безаварийное бурение компоновками с полноразмерными центраторами в нижних интервалах ствола скважины.

Редко применяемая на практике разновидность четырехинтервального профиля включает в себя четвертый интервал с малоинтенсивным увеличением зенитного угла (рис. 9, д), что обеспечивается применением специальных КНБК. Такая разновидность профиля дает достаточно большой отход скважины и вскрытие продуктивного пласта с зенитным углом скважины при входе в него равным 40-60^О. Это позволяет увеличить приток нефти в скважину, однако реализация такого профиля технически затруднена.

При большой глубине скважины в четырехинтервальном типе профиля первой разновидности в конце четвертого интервала зенитный угол может уменьшиться до 0^О, что при дальнейшем углублении скважины ведет к появлению пятого вертикального интервала (рис. 9, е).

Для обеспечения попадания ствола в заданную точку вскрытия продуктивного горизонта  в реальной практике бурения, профиль скважины может содержать еще несколько дополнительных интервалов, например, набора зенитного угла, его стабилизации и т. д. Поэтому могут быть шести, семи, и более интервальные профили скважин.

Для всех рассмотренных профилей первый участок вертикальный. Ранее  выпускались буровые установки,  которые позволяли сразу забурить скважину под некоторым углом наклона. В настоящее время в ряде случаев с использованием  современных установок наклонный ствол забуривается путем задавливания направления под зенитным углом 3-5^О.  Это позволяет значительно сократить затраты  времени  на ориентирование отклонителей в скважине, так как в наклонном стволе эта операция осуществляется намного проще.

В последнее время все большее распространение получает бурение скважин с горизонтальным участком ствола, что позволяет существенно повысить дебит скважин и нефтеотдачу пластов. В практике буровых работ США такие скважины по типу профиля делятся на четыре категории в зависимости от величины  радиуса  кривизны  при переходе от вертикального участка к горизонтальному (большой, средний, малый и сверхмалый радиусы).

Скважины с большим радиусом кривизны имеют интенсивность искривления от 0,6 до 2 град/10 м.  С указанными интенсивностями искривления бурится подавляющее большинство наклонно направленных скважин в Западной Сибири. Длина горизонтальной части ствола в этом случае может быть весьма значительной и определяется, главным  образом,  только сопротивлением продольному перемещению бурильной колонны. Такой тип профиля скважин наиболее подходит для морских месторождений, когда требуется обеспечить добычу из пласта, находящегося на большом расстоянии от платформы.

Интенсивность искривления при бурении со средним радиусом кривизны составляет от 2 до 6 град/10 м.  Западными фирмами по такому типу профиля бурится подавляющее большинство скважин с горизонтальным участком ствола. Это обусловлено следующим:

- многие зоны осложнений могут быть разбурены вертикальным стволом и обсажены;

- длина интервалов применения отклонителей существенно меньше, чем для скважин с большим радиусом кривизны;

- точка забуривания  искривленного  ствола  располагается ближе  к точке вскрытия продуктивного горизонта,  что повышает точность попадания в заданный круг допуска.

Однако проходка таких скважин требует специального инструмента, вписывающегося в принятый радиус кривизны.

Стандартный тип профиля со средним радиусом кривизны (рис. 9, ж) содержит наклонный прямолинейный участок 3,  длина которого может меняться для обеспечения попадания ствола в заданную точку. Однако если накоплен значительный опыт бурения таких скважин, то этот участок может быть исключен    (рис. 9, з). Интервалы 5 (рис. 9, ж) и 3 (рис. 9, з) имеют интенсивность искривления порядка 1 град/10 м и возникают самопроизвольно вследствие невозможности резкого перехода от криволинейного интервала к прямолинейному даже при применении стабилизирующих компоновок. Длина этих интервалов около  30 м.

При бурении с малым радиусом кривизны интенсивность искривления составляет от 4 до 10 град/м, при этом радиус кривизны находится в пределах от 6 до 15 м.  Для бурения таких скважин используется специальный инструмент - гибкие бурильные трубы и УБТ, ведутся работы по созданию гибких забойных двигателей.  Основное преимущество такого типа профиля - точный подход скважины к  выбранному объекту эксплуатации.  Однако при этом низка механическая скорость бурения, отсутствует серийная забойная аппаратура для контроля за положением ствола скважины, и сравнительно невелика длина горизонтального участка.  Очевидно, что для более широкого внедрения такого типа профиля требуются  дополнительные научные исследования и конструкторские разработки.

Для получения сверхмалых радиусов кривизны (от нескольких  сантиметров до 0,6 м) используются высоконапорные струи воды, с помощью которых создаются стволы диаметром 40 - 70 мм. Этот метод пока применяют только в экспериментальных целях.

Скважины с горизонтальным участком ствола, сооружаемые в Западной Сибири, имеют комбинированный профиль.  До кровли продуктивного пласта скважина буриться с интенсивностью искривления до 2 град/10 м (большой радиус кривизны по американской классификации). Зенитный угол скважины доводится при этом до 60-65^О.  В продуктивном пласте интенсивность искривления ствола  составляет  8-10 град/10 м, и зенитный угол доводится до 90^О,  а далее продолжается бурение горизонтального интервала длиной до 1000  м.  Имеется  опыт бурения таких скважин при радиусах кривизны 250-460 м.

Допустимый радиус кривизны определяется с различных точек зрения. Во-первых, минимально допустимый радиус кривизны ствола рассчитывается исходя из условий проходимости всего инструмента и оборудования по скважине.  При этом учитывается возможен ли спуск инструмента под действием веса, например, колонны бурильных труб.  В этом случае допускается изгиб спускаемого инструмента, в частности турбобура, но, естественно, без остаточных деформаций.  Если принудительный спуск невозможен (спуск на кабеле, тросе),  то между инструментом и стенками скважины должен быть зазор,  величина которого согласно инструкции принимается равным 1,5 - 3 мм.  В общем случае достаточно точно минимальный радиус кривизны R_min с этой точки зрения определяется по формуле [1]

R_min = L²/ [8 ^. (D - d - k)],                                                 (27)

где L  - длина спускаемого инструмента, м;  d - его диаметр, м;  D - диаметр скважины или внутренний диаметр соответствующей обсадной колонны в зависимости от исходных условий расчета, м; k - необходимый зазор, м.

Во-вторых, чтобы не происходило разрушение стенок скважины при спуско-подъемных операциях, т.е. для исключения желобообразования, минимальный радиус искривления R должен удовлетворять следующему условию [1]

R > P ^. l/ F_доп,                                                          (28)

где P - натяжение бурильной колонны при подъеме инструмента, кН;  l -  расстояние между замками, м;  F_доп - допустимая сила прижатия замка к стенке скважины, кН.

Для условий Западной Сибири при глубинах до 1000 м F_доп = 10  кН, а при  больших глубинах F_доп = 20-30 кН.  В крепких породах F_доп = 40-50 кН. [1]

В-третьих, для нормальной эксплуатации бурильных и обсадных колонн, т.е.  для того,  чтобы напряжение в трубах за счет изгиба в искривленных интервалах не превышали допустимых, минимальный радиус кривизны R_min должен быть следующим

R_min ³ E^. d/2 [s_изг],                                                      (29)

E - модуль упругости, МПа/мм²;   d - наружный диаметр труб, мм; [s_изг] - допустимое напряжение изгиба, МПа/мм².

Определив минимальные радиусы по формулам (27) - (29),  выбирают наибольший, по которому и ведут дальнейшее проектирование.

Нередко минимальный радиус кривизны оговаривается инструкциями. Так, например, до недавнего времени в Западной Сибири максимальная интенсивность искривления была ограничена величиной в 2 град/10 м, что соответствует радиусу  кривизны  около 285 м,  затем эта величина была уменьшена до 1,5 град/10 м.

Значительно ограничивается интенсивность искривления ствола в интервале установки насосного оборудования (900 - 1400 м в зависимости от глубины залегания  продуктивного  горизонта). Согласно инструкции [4] она должна быть не более 3 град/100 м. Это ограничение связано с тем, что в искривленных участках существенно снижается межремонтный период (МРП) насосного оборудования, который является одним из основных показателей его работы.
